Основные требования к трубам:

1.  Наличие в трубе 100% диффузионного барьера.

 Барьер препятствует проникновению извне кислорода в протекающую воду или другой теплоноситель..

2.Срок эксплуатации не менее 50 лет при Тmax=95 гр. С и Рmax=1 МПа (нормы  для систем центрального отопления).

3.Коэффициент линейного удлинения трубы должен быть не более 0,03 мм на 1 метр на 1 гр. С.

4. Критерием выбора труб для создания систем отопления и водоснабжения должна быть не стоимость  и тип трубы , а срок ее работы, а  вот ее монтаж должен быть простым

5.Труба, используемая для систем теплый пол, расположена в бетонной стяжке, соответственно коэффициент линейного расширения трубы должен быть, сравнимый с линейным расширением бетона, равным 0,015 мм на 1 метр на 1 гр. С.

Теперь развернуто о каждом критерии:

1 .Последствия эксплуатации систем с трубами без кислородного барьера  (Рис. 1-2)

             Рис. 1                                                                                   Рис. 2

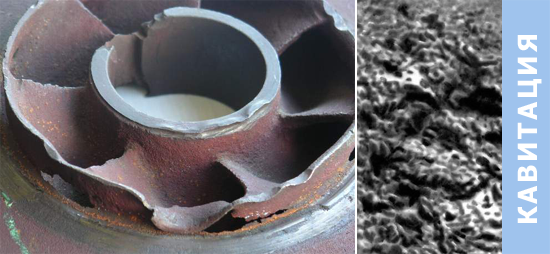

Рис.1-  Разрушение водяного насоса в результате насыщения теплоносителя кислородом ; Рис.2 ― скан поверхности ротора насоса (Сканированный мультмикроском СММ-2000).

Диффузия кислорода в замкнутых высокотемпературных системах  радиаторного отопления.

Влияние диффузии кислорода в полимерных трубах на замкнутую высокотемпературную систему (радиаторное отопление) хорошо известно. Проникающий через стенки трубы кислород насыщает разогретый до высокой температуры теплоноситель пузырьками кислорода, порождая кавитационные процессы в насосах (Рис.1)), во всех других металлических элементах трубопроводной системы:

Процессы кавитации несколько усиливают образованием слабых кислот в теплоносителе в результате повышения концентрации того же кислорода , что вызывает ускоренную коррозию и старение нагревательных котлов , насосов , запорнно регулирующей арматуры  , радиаторов отопления( если радиаторы отопления сделаны из алюминия , проблем возникает еще больше) и другого металлического оборудования.

Высокая кислорода проницаемость полимерных труб может привести к разрушению металлических узлов в довольно короткие сроки: 3-5 лет

Диффузия кислорода в замкнутых низкотемпературных системах отопления (теплый пол и панельное отопление)

.До недавнего времени считалось, что диффузия кислорода создает проблемы только в высокотемпературных системах, но в конце 2011 года авторитетная шведская лаборатория EXOVA (ранее Bodycote Polymer) завершила 12-ти летние испытания полимерных труб в замкнутых низкотемпературных системах отопления (теплых полах, панельном отоплении). Результаты оказались несколько неожиданными, Рис. 5.

Рис.5. Заиливание стенок однослойной трубы в низкотемпературной системе отопления (Exova, 2011)

В низкотемпературных замкнутых системах отопления в кислорода проницаемых трубах (PEX,  PPR,  PPR-FG-PPR) проникающий через стенки трубы в теплоноситель кислород провоцирует развитие аэробных микроорганизмов, в результате стенки трубы заиливаются продуктами жизнедеятельности аэробных бактерий, и трубопроводная система со временем выходит их строя, теряя свою пропускную способность.

 Показатель Диффузии кислорода для разных типов труб.



 Таблица № 1



Тип трубопровода	Обозначение	Диффузия кислорода, мг/кв.м. х сутки
Однослойные трубы
Трубы из сшитого полиэтилена и термостойкого полиэтилена	PEX ,PERT	650
Трубы из полипропилена	PPR	900
Многослойные трубы
Трубы из сшитого полиэтилена с барьерным слоем	PEX-EVOН-PEX	5 -10
Трубы полипропиленовые армированные стекловолокном	PPR-FG-PPR	900
Трубы полипропиленовые армированные алюминием, кроме STABI.	PPR-Al-PPR	0
Трубы из металлопластиковые из полиэтилена повышенной термостойкости и сшитого полиэтилена	РЕХ-AL- PEX   PERT-AL-PERT	0
Трубы медные		0
Трубы стальные		0









2. Все типы труб , изготовленные из полимерных материалов  необходимых для соответствия  данной продукции  международным стандартам ISO :

Для труб из термостойкого полиэтилена  PERT ,PERT/AL/PERT стандарт ISO 22391-2.





Для труб из сшитого полиэтилена PEX , PEX/AL/PEX стандарт  ISO 15875-2.





Для труб  из полипропилена РРR , PPR /FG/PPR , PPR/AL/PPR

Стандарт ISO 15874-2 .



Имеют срок эксплуатации не менее 50 лет  ( кроме стальной, срок службы 25-35 лет)  , при Т max=95 гр.С    Р max=1.0 МПа .(нормы  для систем центрального отопления )



Например : стандарту ISO 22391-2.для труб из термостойкого полиэтилена   PERT ,PERT/AL/PERT соответствует полимерный материал только одного производителя ― химического концерна DOW – CHAMICAL- USA (он его придумал и запатентовал) под маркой DOWLEX-2344 ,DOWLEX-2388.

Попытки других производителей повторить этот материал по качеству пока безуспешны.

 На основании выше изложенного можно сделать простой вывод;

Самый простой определить качество трубы из металла пластика, прийти на производство и посмотреть из какй марки полимерного материал изготавливается металла полимерная труба ― надежность ― 100%..

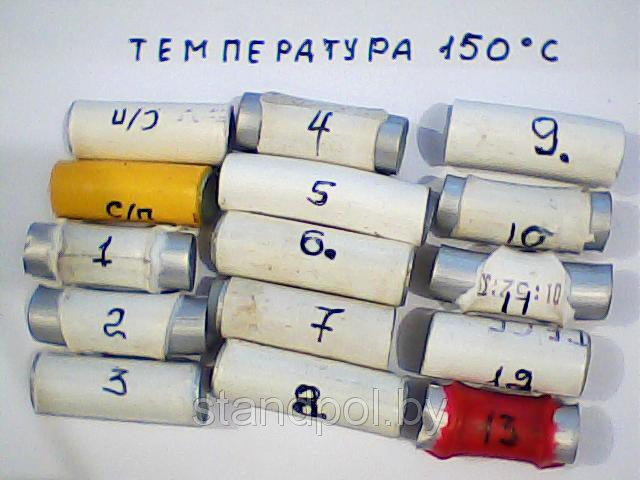

   Или имея, образец заведомо качественной  трубы, провести сравнительное испытание с той трубой, которую Вам предлагают применить. Для этого две трубы ( куски по 50-70 мм) поместить в терма шкаф  и нагреть его до 150 гр. С и выдержать трубы при этой температуре 30 мин..За  данное время с образцом трубы не должно произойти практически ни каких видимых визуально изменений. Образец качественной трубы вам это подтвердит.

  В нашей лаборатории ( оборудование лаборатории представлено на рис № 6,7,8)  были проведены сравнительные испытания металла пластиковых труб, которые представлены на рынке РБ. На рис.9 представлены образцы труб прошедших испытание.    Труба с надписью С/П (Стандарт полимер)взята за образец.  Более детально,с фотографией каждого образца, можно ознакомится на нашем сайте в статье №2.

Рис № 6 .Испытательный комплекс для измерения

гидростатического давления в полимерных трубах при

 температуре теплоносителя от+5 до 100 гр. С.

Рис № 7  слева –разрывная установка для определения усилия расслоения материала в многослойных трубах и

 Определение прочности алюминиевой фольги на разрыв,

применяемой для производства металлопластиковых труб.

Справа- установка для определения текучести расплава

полимерного материала применяемого для производства металлопластиковой трубы.

 Рис № 8 . терма шкаф   применяемый для определения удлинения пластиковых труб при нагреве и для проведения сравнительных испытаний пластиковых труб ,на термостойкость полимерного материала из которого изготовлены испытываемые трубы.

 Рис.9.



3. В таблице № 2 приведены коэффициенты температурного расширения (удлинения) для разных типов труб и бетона.

Тип трубопровода	Обозначение	Коэфф. Темпера турного расши рения 10-4/С
Однослойные трубы
Трубы из сшитого полиэтилена и термостойкого полиэтилена	PEX ,PERT	2.00
Трубы из полипропилена	PPR	1.80
Многослойные трубы
Трубы из сшитого полиэтилена с барьерным слоем	PEX-EVON-PEX	2.00
Трубы полипропиленовые армированные стекловолокном	PPR-FG-PPR	0,35
Трубы полипропиленовые армированные алюминием, кроме STABI.	PPR-Al-PPR	0,26
Трубы из металлопластиковые из полиэтилена повышенной термостойкости и сшитого полиэтилена	РЕХ-AL- PEX   PERT-AL-PERT	0,25
Трубы медные		0,17
Трубы стальные		0,15Б
Бетонная стяжка		0,15



Из данной таблицы видно, что только трубы имеющие близкий к бетону коэффициента температурного расширения можно закладывать в стяжки и муровать в стены все остальные трубы только в каналах, нишах и открыто, так как при их нагревании , протекающем теплоносителем они подвержены сильному удлинению из-за большого коэффициента  температурного расширения.

.



4.Для примера рассчитаем цену комплектации при прокладке трассы длинной   10 метров (две трубы )от распределительного шкафа радиаторного отопления до отопительного радиатора с двумя поворотами на 90 градусов . Таблица  № 3

Тип трубопровода	Обозначение	Цена 16 х 2 метров трубы.		Количество, наименование и цена фитингов	Итого	Итого
Однослойные трубы
Трубы из сшитого полиэтилена и термостойкого полиэтилена	PEX ,PERT		20М*1,2$=24$ ТРУБА 16Х2	4 пресс фитинга 16 х 2, с резьбой ½ , с накидной гайкой (американкой) ,    4 шт.*4,6=17.6.	41.6 у.е.
Трубы из полипропилена	PPR		20м*0,9$=18& труба РРR 20	4 фитинга под пайку  с резьбой  ½  с накидной гайкой   4 шт*4,2$=16,8 Два угла 90гр 4шт*0,2\=0,8.	35.6у.е.
Многослойные трубы
Трубы из сшитого полиэтилена с барьерным слоем	PEX-EVON-PEX		20М*1,3$=26$ ТРУБА 16Х2	4  фитинга 16 х 2, с резьбой ½ , с накидной гайкой (американкой) 4 шт.*4,6$=17.6$.	43.6$
Трубы полипропиленовые армированные стекловолокном	PPR-FG-PPR		20М*1,8$=36$ PPR 20	4 фитинга  с резьбой ½ , с накидной гайкой (американкой)                    4 шт*4,2$=16,8$ четыре угла под пайку 90гр 4шт*0,2$=0,8$.	53,6$
Трубы полипропиленовые армированные алюминием, кроме STABI.	PPR-Al-PPR		20М*2$=40$ PPR 20	4  фитинга под пайку с резьбой ½ , с накидной гайкой (американкой)  4 шт*4,2$=16,8$ четыре угла 90гр 4шт*0,2$=0,8$.	57.6$
Трубы из металлопластиковые из полиэтилена повышенной термостойкости и сшитого полиэтилена	РЕХ-AL- PEX   PERT-AL-PERT		20 м*1,2$ =24$      Труба 16х2.	4 пр гссфитинга 16 х 2, с резьбой ½ , с накидной гайкой (американкой)  4 шт.*4,6$=17.6$.	41,6$
Трубы стальные			20М*2$=40$ труба 15х2,8	4 сгона с резьбой ½ и длинной резьбы 50мм 4 шт.* 1,8$=7,2$ 4 муфты 4 шт=*0,8= 3,2	50.4$
Трубы медныу   Цена фитингов			20м*5,5$= 110$ труба 15х1	4 пресс фитинга под пайку 16 х 2, с резьбой ½ , с накидной гайкой (американкой)   4 шт*5$=20$ четыре угла 90гр 4шт*0,4$=1,6$	131.6$





5. Идеальный «Теплый пол» из медной и стальной трубы, но он будет крайне дорог и очень сложен в изготовлении.

Эти недостатки отсутствуют у металла пластиковых труб, единственные два требования которые надо выполнить:

1.В бетон подготовленный для стяжки «теплый пол» ,добавить пластификатор для бетона, который позволяет увеличить коэффициент температурного расширения бетона до О 0,02 мм*м*гр. С. сравнимый с коэффициентом температурного расширения металла пластиковых труб.

2.Между стенами и  стяжкой под "теплый пол " надо оставлять зазор от 5 до 8 мм или вставлять между стенами и стяжкой под "теплый пол" вспененный полиэтилен соответствующего размера  для создания термического зазора со стенами для стяжки под «теплый пол».



6.Носит рекомендательный характер



Обратить особое внимание на колонку "питьевая вода».



Теперь можем составить итоговою таблицу из всего выше изложенного.



 Напомним еще раз Нашему читателю, что полимерные материалы из которых изготавливаются ниже приведенные трубы, должны соответствовать международным стандартам ISO для этих труб.

Тип трубопровода	Обозначение	1	2 Критерий	3	4 Критерий	5	6 Критерий	Итого
		Критерий		Критерий		Критерий		Балов
Однослойные трубы
Трубы из сшитого полиэтилена и термостойкого полиэтилена	PEX – А,С, PERT (материал Dowlex 2388)	0	1	0	1	0	1	3
Трубы из сшитого полиэтилена и термостойкого полиэтилена	PEX –   b   PERT (материал Dowlex 2344)	0	1	0	1	0	0	2
Трубы из полипропилена	PPR	0	1	0	1	0	0	2
Многослойные трубы
Трубы из сшитого полиэтилена с барьерным слоем	PEX-А/С-EVON-PEX-А/С	1	1	0	1	0	1	4
Трубы полипропиленовые армированные стекловолокном	PPR-FG-PPR	0	1	1	1	0	0	3
Трубы полипропиленовые армированные алюминием, кроме STABI	PPR-Al-PPR	1	1	1	1	0	0	4
Трубы из металлопластиковые из полиэтилена повышенной термостойкости и сшитого полиэтилена	РЕХ-А/С-AL- PEX-А/С	1	1	1	1	1	1	6
	PERT-AL-PERT (материал Dowlex 2388)
Трубы из металлопластиковые из полиэтилена повышенной термостойкости и сшитого полиэтилена	РЕХ-b/AL/ PEX-b	1	1	1	1	1	0	5
	PERT-AL-PERT (материал Dowlex 2344)
Трубы медные		1	1	1	0	1	1	5
Трубы стальные		1	0	1	1	0	1	4



 На  сегодняшний день в Германии около 90% всех выпускаемых полимерных труб для создания сетей г/х водоснабжения и отопления зданий и сооружений  являются металла пластиковые трубы.
