трубы из сшитого полиэтилена мифы и реальность.
Трубы из сшитого полиэтилена ,причина их не бывалой популярности, правда и мифы
Труба сшитый полиэтилен PE –RT-тип II/EVOH, РАЗМЕР 16 Х 2.
Трехслойная труба с анидиффузионным покрытием
Производство ООО «Стандарт полимер» -
Республика Беларусь
Область применения трубы:
Водяной теплый пол; радиаторное отопление; Г/Х водоснабжение.
Параметры работы трубы :
Максимальная температура протекающего теплоносителя – 110 гр.С.
Макс. допустимое давление (при Темп. теплоносителя – 60гр.С) – 10 Бар.
Расфасовка:
Бухты по 160 ,250, 340 и 400 метров
оТруба сшитый полиэтилен PE –RT -тип II, РАЗМЕР 16 Х 2.
Одно слойная труба.
Производство ООО «Стандарт полимер» - Республика Беларусь
Область применения трубы:
Г/Х водоснабжение, орошение и т.д.
Параметры работы трубы :
Максимальная температура протекающего теплоносителя – 110 гр.С.
Макс. допустимое давление (при Темп. теплоносителя – 60гр.С) – 10 Бар.
Расфасовка:
Бухты по 160 ,250 и 340 метров.
Гарантия производителя на срок работы трубы минимум 50 лет ( данная надпись наносится на каждом метре трубы)Внимание! Здесь может быть важное сообщение.
Теперь объясним Нашим посетителям, почему Мы гарантируем такой срок работы трубы десь может быть важное сообщение.
Труба изготавливается из термостойкого полиэтилена PE - R тип II «Dowlex 2388»
Данная марка термостойкого полиэтилена наносится на каждом метре трубы
Этот полиэтилен производится американским химическим концерном Dоw Chemical
Dow Chemical Company — американская химическая компания, вторая в мире по объёму продаж после BASF. Штаб-квартира расположена в городе Мидлэнд, штат Мичиган.
Это единственный производитель такого типа (термостойкого) полиэтилена в мире, технические показатели труб для отопления (включая трубы теплого пола) соответствуют Европейскому стандарту ISO 22391-2.
Аналогичный стандарт ISO 15875-2 имеется и для труб из сшитого полиэтилена.
Основным требованиям к трубам отопления в этих стандарте является срок работы труб в системе отопления (включая теплый пол) и г/х водоснабжеиия - минимум 50 лет.
А основным техническим показателем для труб в этих стандартах, который позволяет трубам соответствовать требованиям данных стандартов(срок работы 50 лет) является технический показатель:
- труба должна выдерживать 1 год работы, с постоянной температурой теплоносителя, протекающего в ней, равной 110 гр.С и постоянным давлением в этой трубе – 6 Бар .
Ниже представлена таблица Corp. Dow Chemical по срокам работы трубы с маркировкой PE-RT ; выполненной из термостойкого полиэтилена Dowlex 2344 (тип 1) и Dowlex 2388 (тип II ) Здесь может быть уточняющая информация.
Все что Я пишу выше для Нашего читателя возможно и интересно, но главное, что интересует читателей, как разобраться какую трубу и какого производителя и конечно по какой цене надо приобретать. Ведь по внешнему виду они все одинаковы, а цена на них, к примеру трубы 16 х 2, разнятся от 0.6 до 1.8 уе И если учесть что 90% этого типа труб приобретаются для создания водяного теплого пола, то Я думаю что ни один из покупателей не хочет чтобы водяной теплый пол, сделанный в его доме, через 3 – 5 лет перестал работать, а проще говоря, трубы начали течь.
У Нашего читателя конечно может возникнуть вопрос, почему если такая качественная. как пишется выше труба, стоит относительно не дорого, по отношению к аналогичным трубам других известных производителей. Ответ на этот вопрос достаточно простой – покупая трубу, на прямую у производителя трубы, Вы не платите посредникам. Как правило, сумма отходящая цепочке посредников. на этот вид продукции, составляет от 30 до 60% от закупочной цены у производителя труб.
Теперь хотим дать несколько практических советов Нашим читателям, как приобретая этого типа трубы, понимать сколько лет, приобретенная труба, проработает в системе водяной теплый пол.Просто сообщение на сером фоне.
Несколько разъяснений
В Западной Европе рынок этого типа труб защитили выше приведенными стандартами, но и цена на этого типа трубы, к примеру труба 16х2, составит минимум 1.4 Евро. И если ни дай бог, на этом рынке будет продана труба не соответствующая выше приведенным стандартам и в течении 50 лет, в системе отопления с ней что то случится, то у производителя этой трубы будут огромные проблемы.
А вот на рынке СНГ (включая Беларусь) в стандартах, на этот тип продукции. ни слова не сказано о требовании к сроку работы труб. Значит, согласно законодательству РБ гарантийный срок работы этого типа труб составляет 3 года. Соответственно производителю трубы нет смысла делать на рынки СНГ (включая РБ) трубы из качественных материалов, со сроком работы 50 лет, труба по цене получится дорогая ,соответственно и реализовать ее на этих рынках будет достаточно проблематично.
Мой опыт показывает, что производители стараются везде, где это возможно,, экономить на изготовлении любого продукта . Ключевые слова здесь, где возможно, в нашем случае отсутствие в стандартах на этот вид продукции в РБ , требования к времени работы труб.
Хочу дать некоторые разъяснения по терминам - сшитый полиэтилен РЕХ (а,в,с) и термостойкий полиэтилен PE-RT ( тип 1 или 2) - это термины обозначающие название групп полиэтилена из которых изготовлены трубы, .как, к примеру, группа труб полипропилена .или группа труб ПВД – полиэтилена высокого давления. Производителей исходных материалов, относящихся к каждой из этим групп,. в мире достаточно много и по качеству ( времени работы трубы) эти материалу будут сильно различаться.
И так термины –труба из сшитого полиэтилена РЕХ (а,в,с) и труба из термостойкого полиэтилен PE-RT тип 1 или 2 говорит о том, что труба сделана из этой группы полиэтилена, но ничего не говорит о качестве материала, который применил производитель трубы, для ее изготовления.
Производитель этого типа труб может сделать трубу из более качественного и менее качественного материала и ни один специалист, по внешнему виду трубы, не определит, из какого по качеству материала сделана эта труба. Чтобы это определить нужно провести специальные испытания этой конкретной трубы .Для этих испытаний нужно дорогое и достаточно сложное оборудование. Эти испытания определяют «энергию активации терма окислительной деструкции» материала, из которого изготовлена данная труба. Проще говоря, эти испытания определяют сколько энергии надо приложить к определенному количеству трубы , чтобы разрушить полимер из которого эта труба изготовлена. И чем больше надо прилагать энергии для ее разрушения, тем дольше в конечном счете будет работать труба .
То есть хочу сказать, что простых методов определения времени работы труб не существует. А верить словам продавцов данного типа труб Я бы не рекомендовал. Как правило Они сами не знают какую трубу по качеству Они продают.
И все же, какие есть возможности у покупателя, данного вида продукции, определить ее качество.
1 Способ. Посетить предприятие, выпускающее данный тип труб и посмотреть материал какого производителя загружается в линию для производства труб. И если как в нашем случае в линию загружается материал с маркой на упаковке « Dowlex 2388» .
На фото ниже показано, как упаковано исходное сырье « Dowlex 2388» для производства трубы PE-RT тип II . Этот исходный материал гарантирует, что труба произведенная из него в системе отопления (включая теплый пол) проработает минимум 50 лет
2 Способ - это метод искусственного старения. Этот метод показывает, что произойдет с трубой при работе в системе отопления, с постоянной температурой протекающего в ней теплоносителе 60 гр. С, через 15 – 20 лет ее работы.
Старение полиэтилена от момента его производства до полной потере его потребительских свойств определяется как со временем он начинает терять эластичность ,становится более жестким и конечном случае становится хрупким. Температурный режим среды, в которой он находится , очень серьезно уменьшает срок жизни полиэтилена.
Для практического его проведения необходимо взять кусок 8 - 10 см заведомо качественную трубу и такой же кусок трубы, которую Вы хотите проверить на качество. Поместить их в термо камеру и подержать при температуре 150 гр. С в течении 1 часы и посмотреть, какие изменения произойдут с испытуемыми трубами. Если после испытаний испытуемая труба по внешнему виду не будет отличатся от образцовой то испытуемая труба изготовлена из аналогичного материала, как и образцовая. На фото ниже внешний вид труб до испытаний и внешний вид труб после испытаний
То есть этот метод показывает, какая термостойкость этих труб. То есть если труба выполненная из термостойкого полиэтилена PE-RT тип II, марки «Dowlex 2388» « желтая» производство ООО «Стандарт полимер» РБ проработает минимум 50 лет(это гарантия производителя сырья) Я хочу чтобы Наш читатель понимал, что это не реклама труб производимых компанией ООО «Стандарт полимер» , а реклама термостойкого полиэтилена PE-RT тип II, марки «Dowlex 2388. И любая компания, которая будет трубы из этого материала , будет делать точно такие же трубы по качеству, но они будут дорогие за счет цепочки посредников.
. Труба справа, по Моему предположению, выполнена из термостойкого полиэтилена PE-RT тип 2 производимой Голландской химической компанией LyondellBasell Industries под маркой Hostalen 4371, а
Труба с права выполнена из (Мое предположение) из термостойкого полиэтилена PE-RT Корейской химической компанией SK Corporetion под маркой DX 900.
Внешний вид труб после испытаний не полностью определяют выводы. которые можно сделать по сроку работы трубы. На этот вывод еще влияет, как сохранилась пластичность труб, по отношению к этим трубам до испытаний.
Какие выводы можно сделать исходя из выше приведенных испытаний
Слева на право – труба отработает в системе отопления, включая теплый пол – 5 – 10 лет
Труба в центре желтая материал Dowlex 2388 тип2 срок работы минимум 50 лет
Труба справа предположительный срок работы 25 лет.
Специально не называю производителей испытуемых труб, так Моя практика показывает, что одни и те же производители в разных поставках могут используют разное исходное сырье для производства труб. И по этому, в одной поставке одна картинка после испытаний в другой не много другая
.В нормальной ситуации надо испытывать конкретные трубы, которые Вы хотите приобретать
Трубы из сшитого полиэтилена ,причина их не бывалой популярности, правда и мифы.
Как производитель металлопластиковых труб и как специалист внесший изменение в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1
.считаю возможным дать правильную оценку трубам разного типа, применяемых для закрытых систем отопления и водоснабжения, теплый пол зданий и сооружений.
Каждый из Наших читателей , который хочет применить на своем строящемся объекте трубы из сшитого полиэтилена - PEX точно такие трубы могут бы и из термостойкого полиэтилена PE - RT, должен задать сам Себе несколько вопросов:
1. Если трубы этого типа такие хорошие ,как о них пишут в русско язычном интернете, расхваливают сантехники и так далее,то почему их производство и применение в странах Западной Европы и даже в Китае , для целей создания систем отопления и горячего водоснабжения, практически отсутствует
.Я думаю, что Наши читатели не думают,что в Европе живут не далекие люди, не понимающие всех прелестей труб из сшитого полиэтилена.И если Вам будут давать информацию, что это новый ,современный тип труб , то рекомендую не доверять этой информации , так как она,мягко говоря. не совсем верная. Этот тип труб придуман в 70 годах прошлого века.для целей применения их в промышленности .для разных целей. В 80 годах прошлого века были попытки в Европе и Китае применения этого типа труб для внутренних систем отопления и водоснабжения зданий и сооружений. так как технология производства этих труб на много проще, чем металлопластиковых труб, соответственно и цена на эту трубу на много ниже, из - за отсутствия слоя из алюминия и на много более дешевой цены оборудования, для производства этой трубы. Но результат этих попыток оказался не удачный. Недостатки оказались на много более серьезные, чем достоинства, как в эксплуатационных показателях так и финансовых.
На первом этапе появления этого типа труб на рынке РБ, они позиционировались продавцами, как новый и современный тип труб, как альтернатива металлопластиковым . Причины, по которым с металлопластиковыми трубами предлагаемых на рынке РБ стало возникать много проблем. нами будет дано ниже. Предлагалось использовать трубы из сшитого полиэтилена для создания системе отопления и горячего водоснабжения зданий и сооружений. Первые отзывы "первопроходцев" рискнувших применить этот тип труб, оказался крайне негативным в силу разных проблем возникающих с этим типом труб которые нами будут рассмотрены ниже
..В дальнейшем тактика продавцов меняется и этот тип труб прилагается использовать, как трубы для создания теплого пола, тем более что цены на этот тип труб начинают падать, в связи с большим количеством предложений этого типа труб на рынке РБ. То есть Мы повторяем все этапы , которые прошла Европа с опозданием в 30 лет и примерно к 2020 году применение этого типа труб для создания систем отопления и водоснабжения включая теплый пол будет завершен, как не удачный. В РБ трубы из сшитого полиэтилена предлагаются как альтернатива металлопластик
Достоинство: труб из сшитого полиэтилена и оно единственное - стартовые затраты на создание из этого типа труб внутренних систем отопления и водоснабжения зданий и сооружений ниже чем из металлопластиковых.
Недостатки:
1. Отсутствие - 100% кислородного барьера. , что резко снижает срок работы всех узлов систем отопления и водоснабжения. Барьерный слой для исключения попадания атмосферного кислорода EVOH в этом типе труб только снижает это на 70 - 75%.но не исключают его попадание. Если учитывать что суммарная площадь труб в системе отопления достаточно большая (а тем более если присутствует водяной теплый пол из этого типа труб) ,то и проникновение атмосферного кислорода даже при наличии в трубе барьерного слоя EVOH мало что дает. Соответственно говорить о сроке работы системы отопления 50 лет и более без 100% барьерного слоя не приходится. Общие финансовые затраты при работе всех узлов системы отопления 50 лет или 10 - 20 лет абсолютно разные.
2. Коэффициент температурного расширения ( удлинения ) этого типа труб в 20 раз больше чем у бетона, что создает много проблем как финансовых для компенсации данной проблемы, так усложнение монтажа труб этого типа.
3. Труба не держит форму изгиба, решение этой проблема тоже требует дополнительных финансовых затрат и резко усложняет монтажные работы..
4. Соединительные фитинги для этого типа труб дороже, чем для металлопластиковых и инструмент. для подсоединения фитинга к трубе тоже на много дороже чем для металлопласта. На основание этого цена системы и монтажа ,тоже возрастает. И если Вам продавцы труб сшитого полиэтилена советуют. что для этого типа труб можно применять фитинги для металлопластиковых труб, то это как минимум не понимание принципов герметичного соединения труба - фитинг разного типа труб, а как максимум банальное лукавство. Для подтверждения выше сказанного дам несколько фото:
Фото фитинга для труб из сшитого полиэтилена, если Вы обратите внимание на то, что в этих фитингах отсутствуют уплотнительные "резиновые" кольца .
На фото пресс фитинг для металлопластиковых труб ,в данных фитингах присутствуют уплотнительные кольца, то есть используются разные принципы уплотнения соединений труба - фитинг. .
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Если Вас заинтересовало это предложение то более подробно с ним можно ознакомится активизировав слово перейти если желаете ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
И если сравнить все в финансовом, эксплуатационном и монтажном плане достоинство и недостатки этого типа труб , то недостатки по всем показателям на много больше достоинств. Все выше изложенное и заставило в Европе и Китае отказать от применения этого типа труб для создания систем отопления зданий и сооружений.
Если Вы обратили внимания на то, что труб этого типа производства Китая на рынке РБ практически отсутствует. Это говорит о том, что выпуск данного типа труб для систем отопления практически отсутствует. Но свято место пусто не бывает и его заняли Европейские производители этих труб расположив заводы по производству этих труб в непосредственной близости к границам стран СНГ, это заводы по производству этих труб компаний КАН и Wavin в Польше. Производимые на этих предприятиях трубы практически все поступают на рынок стран СНГ.
Теперь дам крайне важное разъяснение Полимерные материалы, из которых изготавливаются полиэтиленовые трубы с алюминиевым слоем, то есть металлопластиковые и без него,то есть из сшитого полиэтилена, применяются одни и те же. Эти материалы, при условии изготовления из них труб для внутренних систем отопления и водоснабжения зданий и сооружений, могут применяться как качественные , то есть с длительным сроком работы минимум 50 лет так и не очень качественные, с на много меньшим сроком работы. Какой по качеству материал для производства труб любым производителем будет применен зависит от двух причин:
1. От требований стандартов на этот тип изделий действующий в стране куда эта продукция поставляется
2. Требованием к производителю трубы, оптового покупателя, в зависимости, что для него важнее - цена или качество.
Начнем с правильного названия типа пластиковых труб именуемых в интернете и народе " трубы из сшитого полиэтилена".
На Рис № 1 дана конструкция пятислойной трубы выпускаемых под маркой PEX (a,b,c) /EVOH/ PEX (a,b,c) –из сшитого полиэтиленов и PE-RT / EVOН /PЕ-RT – из термостойкого полиэтилена.

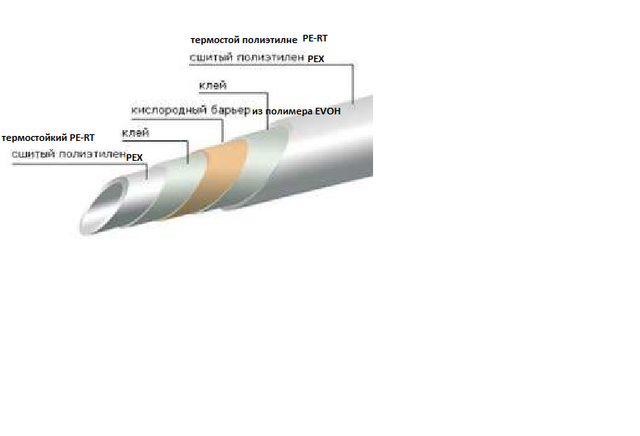

Также трубы могут быть трехслойные Рис № 2, выпускаются под маркой EVOH / PEX (a,b,c) или EVOH / PE-RT..
Однослойные Рис № 3 выпускаются под маркой PEX (a,b,c) или PE-RT
Рис. № 1
Рис № 2
Рис.№ 3.
И так, если на трубе нанесена надпись " РЕХ" ― то эта труба действительно сделана из сшитого полиэтилена ,а если на трубе нанесена надпись " PE-RT", то эта труба сделана из "термостойкого полиэтилена" .По количеству труб на рынке РБ, примерно 50 % труб выполнено из "РЕХ" и 50% из " PE-RT". По своим потребительским свойствам эти полимерные материалы примерно одинаковы.
А теперь перейдем к деталям, а как известно черт кроется в деталях
.. .Конечно, не специалисту в теории полимерных материалов , физико – химических свойствах этих материалов и пластиковых трубах, как одного из видов продукции сделанных из этих материалов, крайне сложно разобраться в том потоке информации, которая дается в разных источниках . в основном в интернете, по теме -трубы для отопления водоснабжения и теплого пола
Но Я на свой страх и риск попробую, в общих чертах, дать компетентную информацию , тем более использование этой информации, на прямую будут влиять на срок работы трубы, которую примените для создания систем отопления, водоснабжения и Теплый пол,для внутренних сетей зданий и сооружений.
Первое., что должен понимать потребитель приобретая пластиковые трубы, что ни один производитель пластиковых труб не производит полимерные материалы, из которых он изготавливает свои трубы. Он их закупает у производителей этих материалов.
Второе ― производителей сшитого полиэтилена под маркой "РЕХ" и термостойкого полиэтилена под маркойPE-RT" в мире достаточно много, которые производят эти материалы разные по качеству, в зависимости от требований для изделий , где эти материалы применяются и соответственно разные по цене. Цена трубы, у производителя труб, прямо пропорциональна цене полимерного материала, из которого труба изготавливается.
Третье- для каждого типа изделий, . где эти материалы применяются, требование к этим материалам разные . Требования, к этим материалам, для каждого типа изделия, описываются в стандартах. В Европе эти стандарты называют ISO ( The International Organization for Standardization ). Нас конечно интересуют Европейские стандарты на изделия, которые Мы рассматриваем ,
На фото представленных выше показаны титульные листы этих стандартов. И если быть кратким,. то основным требованием к изделиям, в выше приведенным стандартам, таким как полимерные трубы из термостойкого и сшитого полиэтилена, является требование, к сроку работы этих изделий минимум 50 лет , для условий работы изложенных в этих стандартах.
В стандарте Белоруси на этот . тип изделий СТБ 1916-2008
о требовании, к сроку работы 50 лет, не сказано ни слова. И если Вам говорят продавцы труб , что они имеют все разрешительные документы на эксплуатацию труб в РБ, то вероятность, что труба проработает 10 ― 15 лет крайне высока . За чем производителю труб, поставлять, дорогую по цене трубу, со сроком работы 50 лет , где требование этого срока работы отсутствует Ведь за те же самые деньги, производитель труб, поставит трубу из менее качественных материалов и на много больше заработает..
И так вывод первый ― если на трубе нанесена надпись "РЕХ" или " PE-RT" это говорит о том их какого типа полиэтилена она сделана , сшитого или термостойкого, но абсолютно ничего ничего не говорит о качестве данного полимерного материала, соответственно и о сроке работы данной пластиковой трубы.
Теперь перейдем к сути вопроса о трубах из"сшитого полиэтилена". Многие продавцы этого типа труб, соответственно и в интернете, распространяют информацию, что эти трубы делаются из новых современных полимерных материалов и поэтому очень хорошие и служат очень долго. Эту информацию надо воспринимать, как маркетинговый ход , ни имеющий ничего общего с действительностью. Производителей полимерных материалов, из которых можно изготовить пластиковые трубы, соответствующих выше приведенным Европейским стандартам , можно пересчитать по пальцам одной руки. Три компании производят сшитый полиэтилен "РЕХ" и одна компания термостойкий полиэтилен " PE ― RT".
Это компания «DOW Chemical» USA ( крупнейший мировой химический концерн -70 000 работающих) изготавливающая « термостойкий полиэтилен PE-RT» под маркой Dowlex 2344 или 2388. Эта компания придумала этот материал и запатентовала его. Соответственно, металлопластиковые трубы с аббревиатурой PE-RT/AL/ PE-RT или PE-RT/ EVOH/ PE-RT или EVOH/ PE-RT или просто PE-RT соответствующая стандарту ISO 22391 титульный лист которого приведен выше, должна быть изготовлена только из этого материала Dowlex 2344 или 2388
Таблица ниже. корпорации «DOW Chemical», показывает сколько лет будет служить трубы изготовленные из полимерного материала Dowlex 2344 или 2388.
Комментарий к таблице:
К примеру труба с аббревиатурой PE-RT/AL/ PE-RT или PE-RT/ EVOH/ PE-RT или EVOH/ PE-RT или просто PE-RT, размер 1 6 х 2 , при постоянной работе с температурой теплоносителя протекающего внутри трубы равного 110 гр. С и постоянным давлением в трубе 6.5 Бар,. изготовленной из полимерного материала Dowlex 2344 прослужит 1.55 года, из Dowlex 2388 прослужит 1.47 года . Требование по времени работы трубы , Европейского стандарта ISO 22391( " Ke factor "), к выше приведенным параметрам работы трубы, составит 1 год.
В тоже время, та же труба, но с температурой теплоносителя 70 гр. С и давлением 6.5 Бар, из полимерного материала Dowlex 2344 прослужит- 77.29 года, из Dowlex 2388 -73.29 года . Требование , Европейского стандарта ISO 22391( " Ke factor ") к этим условиям работы трубы должен составлять 50 лет.
Колонка " Ke factor " это требование Европейского стандарта ISO 22391 в годах. к сроку службы трубы из PE-RT для разных температурных условий эксплуатации трубы.
В 90 % случаев труба из сшитого полиэтилена позиционируются, как труба для теплого пола .
Давайте рассмотрим основные требования, которые предъявляются к трубам для теплого пола.
1 Срок работы не менее 50 лет.
2 100% кислородный барьер .
3 Удержание формы при изгибе.
4 Коэффициент термического расширения (удлинения) трубы должен быть близок к коэффициенту термического расширения бетонной стяжки, в которой располагается труба.
Теперь рассмотрим на сколько этим требованиям удовлетворяют трубы из сшитого полиэтилена.
1. Возможно .. но не для условий работы в системе теплый пол так как эти трубы не имеют 100% кислородного барьера .И если Вам говорят ,что анти диффузионный слой "EVOH " в этой трубе защищает от этой проблемы . то как минимум Вас вводят в заблуждение .Чтобы убедится в этом Вам надо зайти на сайт производителей этого типа труб и в описании технических характеристик этих труб Вы увидите, что пропускание кислорода через стенку трубы нормируется и имеет определенную величину. По этому, гарантировать срок службы 50 лет, этого типа трубы в системе теплый пол, не представляется возможным Ниже более подробно будут показаны последствия работы данного типа труб в системе теплый пол.
2 Только трубы сделанные из металла или имеющие сплошной металлический слой в конструкции трубы имеют 100 % кислородный барьер
. 100% кислородный барьер в трубах отопления ,водоснабжения о особенно в трубах теплого пола ( из за их длины ) резко увеличивает долговечность работы системы , процессы кавитации в системе отсутствуют , газообразование в системе сводится к минимуму , исключается образование аэробных микроорганизмов ,которые со временем заиливают систему
Ниже показаны последствия работу системы отопления ,водоснабжения и теплый пол с трубами не имеющих 100% кислородного барьера.
Разрушение водяного насоса в результате насыщения теплоносителя кислородом ; Рис.5 скан поверхности ротора насоса (Сканированный мультмикроскопом СММ-2000).
Диффузия кислорода в замкнутых системах высокотемпературного отопления ((радиаторы) зданий и сооружений
Влияние диффузии кислорода в полимерных трубах на замкнутую высокотемпературную систему (радиаторное отопление) хорошо известно. Проникающий через стенки трубы кислород насыщает разогретый до высокой температуры теплоноситель пузырьками кислорода, порождая кавитационные процессы в насосах (Рис.1)), во всех других металлических элементах трубопроводной системы:
Процессы кавитации несколько усиливают образованием слабых кислот в теплоносителе в результате повышения концентрации того же кислорода , что вызывает ускоренную коррозию и старение нагревательных котлов , насосов , запорно-регулирующей арматуры , радиаторов отопления( если радиаторы отопления сделаны из алюминия , проблем возникает еще больше) и другого металлического оборудования.
Высокая кислородо проницаемость полимерных труб может привести к разрушению металлических узлов в довольно короткие сроки: 3-5 лет.
Диффузия кислорода в замкнутых системах низкотемпературного отопления ((теплый пол, панельное отопление) зданий и сооружений
До недавнего времени считалось, что диффузия кислорода создает проблемы только в высокотемпературных системах, но в конце 2011 года авторитетная шведская лаборатория EXOVA (ранее Bodycote Polymer) завершила 12-ти летние испытания полимерных труб в замкнутых низкотемпературных системах отопления (теплых полах, панельном отоплении). Результаты оказались несколько неожиданными, Рис. 6.
Рис.. Заиливание стенок однослойной трубы в низкотемпературной системе отопления (Exova, 2
,
3. Из пластиковых труб только металлопластиковая труба удерживает форму при изгибе.
4. .Коэффициент расширения (удлинения) трубы без алюминия внутри трубы, то есть трубы из "сшитого полиэтилена" от воздействия температуры = 0.3 ММ * гр. С * М
. Коэффициент расширения (удлинение) трубы от воздействия температуры = 0.025 ММ * гр. С * М.
Коэффициент расширения бетона равен 0.015 ММ* гр. С * М
При петле трубы теплого пола длинной 80 метров и при протекании теплоносителя 50 гр. С .удлинение трубы теплого пола составит:
За расчет берется температура 30 гр.С исходя из условия, что заливка трубы водяного теплого пола производится при температуре 20 гр. С.
Удлинение трубы водяного теплого пола для трубы с алюминием составит 80 м *с 30 гр.С * 0.025 ММ * гр. С * М = 60 ММ
. Удлинение трубы водяного теплого пола для труб без алюминия составит 80 м *с 30 гр.С * 0.3 ММ * гр. С * М = 720 ММ
Расширение бетонной стяжки, если ее пересчитать на 80 м длинны составит 80 м *с 30 гр.С * 0.015 ММ * гр. С * М = 36 ММ
Проще говоря труба с алюминием будет рвать алюминий находящейся внутри трубы (толщина алюминия в слое рассчитана так, что разорвать его практически не возможно), а труба водяного теплого пола без алюминия , будет рвать бетонную стяжку в которую она залита. Для этого приходится в конструкцию теплого пола применять металлические сетки и одной сеткой Вы не обойдетесь, если хотите избежать разрыва бетонной стяжки теплого пола.
Если проанализировать все выше написанное, то единственным типам пластиковых труб, который отвечает всем выше перечисленным требованиям. являются металлопластиковые трубы..
И вся информация в интернете ,от продавцов труб из сшитого полиэтилена и от сантехников, что металлопластиковые трубы со временем, начинают расслаиваются и протекать ― действительно правда ,но эта правда для металопластиковых труб выполненных из дешевых полимерных материалов. которые не соответствуют выше приведенным Европейским стандартам ISO. И чтобы мкталлопластикрвые трубы не расслаивались производитель труб должен,, при производстве трубы, использовать качественный адгезив ― клей, приклеивающий полимер к алюминию.Но качественный адгезив, при использовании которого металлопластиковая труба ни когда не будет расслаивается,это самый дорогой компонент в конструкции металлопластиковой трубы. Соответственно при использовании качественного адгезива металлопластиковая труба становиться дороже и продать ее на рынке стран СНГ становится труднее, ведь основной критерий продажи труб на рынке этих стран, это низкая цена. И опять приходится возвращаться к началу нашей статьи ― требования 50 лет работы на рынке РБ и стран СНГ нет, соответственно и производителю труб нет смысла делать более дорогую ,качественную трубу со сроком эксплуатации 50 лет
На фото ниже показана металлопластиковые трубы . прошедшие сравнительные испытания на термическую стойкость труб. На обоих трубах нанесена маркировка PE-RT /AL / PE-RT, но вид труб после испытаний абсолютно разный.Правая труба расслоилась, а левая нет, ,хотя условия испытаний у них были абсолютно одинаковы. Возникает законный вопрос ― почему? Ответ тоже простой в правой трубе, при ее производстве, применялся клей специально разработанный для металлопдастиковых труб, цена которого составляет 6000 Евро за 1 тонну , Мы это знаем точно, так как эта труба производителя из РБ компании ООО "Стандарт полимер". В левой трубе применен клей общего назначения, цена которого составляет 2000 Евро за 1 тонну.
Металлопластиковая труба компании ООО "Стандарт полимер".

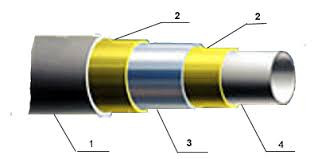

Конструкция пятислойной металлопластиковой (правильно металлополимерной) трубы выпускаемых под маркой PEX (a,b,c) /AL/ PEX (a,b,c) –из сшитых полиэтиленов и PE-RT/AL/PE-RT из термостойкого полиэтилена. Рис № 4. Конструкция придуманная в Германии в 60 годах 20 века , не изменилась и по сегодняшний день.
1,4 ― сшитый полиэтилен ― PEX или термостойкий полиэтилен- PE-RT .
2 ,4 ― адгезив ― клей ( полимер), который приклеивает полимер PEX или PE-RT к барьер-
ному слою .
3 ― барьерный слой «AL» препятствующей проникновению кислорода в трубу, делается из химически обезжиренной , специальной по составу алюминиевой фольги .
Рис № 4
Основная «изюминка» в конструкции этой трубы это барьерный слой из алюминиевой фольги Он создает 4 (четыре ) основных достоинства для труб применяемых для водоснабжения и отопления внутри зданий и сооружений :
1. Металлопластиковая труба имеет 100 % кислородный барьер за счет сплошного слоя алюминия в конструкции трубы.
2. Резко уменьшает коэффициент температурного расширения трубы что крайне важно при протекании в трубах жидкостей с разными температурами
3 . При изгибах удерживает форму трубы без фиксации.
4. Позволяет использовать относительно не дорогие и надежные винтовые(компрессионные)и пресс фитинги .
Теперь просто ( без наукообразия ) сравним два типа труб изготавливаемых из одинаковых материалов и отличающихся между собой лишь материалом из которого делается барьерный слой ( если он есть в конструкции).
1. Алюминий – 100% кислородный барьер
2.. EVOH ― полимерный барьерный слой, который уменьшает проникновение кислорода в трубу (по разным серьезным источникам снижает его от 70 до 85 % )
. Коэффициент температурного расширения у трубы с алюминием равен ― 0,025 мм/ м/ гр.С
Коэффициент температурного расширения у трубы с EVOH равен ― 0,3 мм/м/гр.С.
Коэффициент температурного расширения бетона равен- 0,015 мм/м/гр.С.
Коэффициент температурного расширения у трубы с алюминием близок к бетону (а при добавлении в бетон пластификаторов становится практически одинаковым) а вот . коэффициент температурного расширения у трубы с EVOH отличается от коэффициент температурного расширения бетона в 20 раз.
Вывод ― :металлопластиковая труба, в стене или стяжке "теплого пола" , расширяется практически одинаково с бетоном ,а труба с EVOH –пытается разорвать бетон, так как. коэффициент температурного расширения отличается в 20 раз.
.3. Труба с AL при изгибах удерживает форму изгиба ,т. е для укладки теплого пола надо просто на плоской поверхности правильно разложить трубу, что может сделать практически любой человек получив необходимую консультацию .А вот разложить трубу с EVOH для « теплого пола» крайне сложно и финансово затратно ,так как надо (желательно) применять специальное покрытие с пазами, куда будет укладываться и фиксироваться труба,, а это все финансы.
4 .Фитинги для соединения труб, возьмем пример «теплый пол»».,
Один контур теплого пола ,трубы с AL, для подсоединению к коллектору требует 2 винтовых фитинга . Чтобы сделать это подсоединение нужен только обычный гаечный ключ и все
. А вод для подсоединения трубы EVOH нужны натяжные фитинги и чтобы их « натянуть» на трубу нужен крайне дорогой специальный инструмент.
. И это было бы все понятно если бы трубы с EVOH были на много дешевле и превосходили по своим параметрам трубы с AL, так нет цена на нашем рынке примерно одинаковая и параметры трубы в системе отопления и водоснабжения на много хуже чем у труб с AL .
Тогда возникает законный вопрос почему весь Интернет «Гудит» какие эти трубы хорошие и известные бренды поставляют их на наш рынок .
Ответ тоже достаточно простой :
1 . Норма прибыли у производителя и посредника, поставляющего эту трубу на рынки Восточной Европы ,(при одинаковой конечной ценой с трубой из AL ) на 30-40% выше. Объясню почему:
а.Так как технология производства трубы с EVOH проще Оборудование стоит на 20- 30% дешевле по отношению к оборудованию труб с AL, соответственно и заработная плата персонала работающего на более простой линии по производству трубы EVOH тоже отличается на 30 -40%. По отношению к линии изготавливающих трубы с AL .
б. Стоимость алюминия в 1 метре трубы почти в 2 раза отличается от стоимости полимера EVOH
с. Количество брака к общему количеству выпускаемой продукции (связанного со спецификой технологии производства труб ) для труб с EVOH в разы меньше чем с AL. Отсюда еще один вывод :себестоимость трубы с EVOH на 35 – 40 % ниже чем у трубы с AL .И при равных ценах на нашем рынке с трубами с AL заработки у производителей и продавцов на много больше и как следствие в интернете много форумов, которые расхваливают эту трубу рассказывают, что это новый тип труб и сделаны из новых современных материалов. Могу утверждать абсолютно ответственно на счет нового типа труб и новых современных материалов это чистой воды обман .Даже Китайские производители отказались от производства этого типа труб.
Труба с EVOH придумана в 70 семидесятых годах прошлого века и использовались как технические трубы не предназначенные для систем отопления и водоснабжения внутри зданий и сооружений , так как имели эксплуатационные, монтажные и технические параметры на много ниже чем у труб с AL.
Но так как на рынок Восточной Европы по разным причинам в течении последних 20 лет поступают не качественные трубы с AL. Трубы начинают течь через 3 – 10 лет,а качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .
Таким образом создалась почва для поступления на этот рынок" технических труб "с EVOH с более низкой себестоимостью производства чем металлопластиковые трубы, это связано со спецификой технологии производства труб. . Отсюда еще один вывод- :себестоимость трубы с EVOH на 35 – 40 % ниже чем у трубы с AL .И при равных ценах на нашем рынке с трубами с AL заработки у производителей и продавцов на много больше и как следствие в интернете многофорумов ,которые расхваливают этот тип труб ,много рекламы и сантехники, которые имеют большие скидки на этот тип труб у продавцов.
Но так как на рынок Восточной Европы по разным причинам в течении последних 20 лет поступают не качественные трубы с AL. Трубы начинают течь через 3 – 10 лет,а качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .
Таким образом создалась почва для поступления на этот рынок технических труб с EVOH и пока не пройдет опять 10- 15 лет и пользователи поймут все проблемы связанные с этими трубами на этом рынке будет продано очень много такой трубы.весь расчет строится на том ,что многие люди не думают а верят всему на слово.
Приобрести трубу водяного"Теплого пола" с гарантией работы 50 лет и более возможно, для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте
..
+375 (29) 676-51-42A1- +375 (17) 510-35-88городской
- +375 (17) 510-35-88факс
+375 (29) 676-51-42A1- +375 (17) 510-35-88городской
- +375 (17) 510-35-88факс
Трубы из сшитого полиэтилена ,причина их не бывалой популярности, правда и мифы.
Как производитель металлопластиковых труб и как специалист внесший изменение в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1
.считаю возможным дать правильную оценку трубам разного типа, применяемых для закрытых систем отопления и водоснабжения зданий и сооружений.
На Рис № 1 дана конструкция пятислойной трубы выпускаемых под маркой PEX (a,b,c) /EVOH/ PEX (a,b,c) –из сшитых полиэтиленов и PE-RT/EVOX/P-RT – из термостойких полиэтиленов. Также трубы могут быть трехслойные (отсутствуют 1 и 2 слой ) выпускаются под маркой PEX (a,b,c) /EVOH или PE-RT/EVOX и однослойные Рис № 2 (отсутствуют 1,2,3 и 4 слои )
1,4 ― сшитый полиэтилен ― PEX или термостойкий полиэтилен- PE-RT
2 ,4 ― адгезив ― клей ( полимер), который приклеивает полимер PEX или PE-RT к барьерному слою .
3 ― барьерный слой препятствующий проникновению кислорода в трубу –EVOH. Это полимер ( сополимер) этилен винилового спирта.
Рис № 1
Рис № 2
Конструкция пятислойной металлопластиковой (правильно металлополимерной) трубы выпускаемых под маркой PEX (a,b,c) /AL/ PEX (a,b,c) –из сшитых полиэтиленов и PE-RT/AL/PE-RT из термостойких полиэтиленов. Рис № 3. Конструкция придуманная в Германии в 60 годах 20 века , не изменилась и по сегодняшний день.
1,4 ― сшитый полиэтилен ― PEX или термостойкий полиэтилен- PE-RT .
2 ,4 ― адгезив ― клей ( полимер), который приклеивает полимер PEX или PE-RT к барье
ному слою .
3 ― барьерный слой «AL» препятствующей проникновению кислорода в трубу, делается из химически обезжиренной , специальной по составу алюминиевой фольги .
Рис № 3
Основная «изюминка» в конструкции этой трубы это барьерный слой из алюминиевой фольги Он создает 4 (четыре ) основных достоинства для труб применяемых для водоснабжения и отопления внутри зданий и сооружений
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
С данной публикацией можно познакомится открыв одноименную вкладку на витрине главной страницы на Нашем сайте.
1. Создает 100% кислородный барьер (резко увеличивает долговечность работы системы , процессы ковитаци в системе отсутствуют , газообразование в системе сводится к минимуму , исключается образование аэробных микроорганизмов ,которые со временем заиливают систему
Рис 4- Разрушение водяного насоса в результате насыщения теплоносителя кислородом ; Рис.5 скан поверхности ротора насоса (Сканированный мультмикроскоком СММ-2000).
Диффузия кислорода в замкнутых системах высокотемпературного отопления ((радиаторы) зданий и сооружений
Влияние диффузии кислорода в полимерных трубах на замкнутую высокотемпературную систему (радиаторное отопление) хорошо известно. Проникающий через стенки трубы кислород насыщает разогретый до высокой температуры теплоноситель пузырьками кислорода, порождая кавитационные процессы в насосах (Рис.1)), во всех других металлических элементах трубопроводной системы:
Процессы кавитации несколько усиливают образованием слабых кислот в теплоносителе в результате повышения концентрации того же кислорода , что вызывает ускоренную коррозию и старение нагревательных котлов , насосов , запорнорегулирующей арматуры , радиаторов отопления( если радиаторы отопления сделаны из алюминия , проблем возникает еще больше) и другого металлического оборудования.
Высокая кислородо проницаемость полимерных труб может привести к разрушению металлических узлов в довольно короткие сроки: 3-5 лет.
Диффузия кислорода в замкнутых системах низкотемпературного отопления ((теплый пол, панельное отопление) зданий и сооружений
До недавнего времени считалось, что диффузия кислорода создает проблемы только в высокотемпературных системах, но в конце 2011 года авторитетная шведская лаборатория EXOVA (ранее Bodycote Polymer) завершила 12-ти летние испытания полимерных труб в замкнутых низкотемпературных системах отопления (теплых полах, панельном отоплении). Результаты оказались несколько неожиданными, Рис. 6.
Рис.. Заиливание стенок однослойной трубы в низкотемпературной системе отопления (Exova, 2
2. Резко уменьшает коэффициент температурного расширения трубы что крайне важно при протекании в трубах жидкостей с разными температурами
3 . При изгибах удерживает форму трубы без фиксации.
4. Позволяет использовать относительно не дорогие и надежные винтовые(компрессионные)
и пресс фитинги .
Теперь просто ( без наукообразия ) сравним два типа труб изготавливаемых из одинаковых материалов и отличающихся между собой лишь материалом из которого делается барьерный слой ( если он есть в конструкции).
1. Алюминий – 100% кислородный барьер . EVOH ― полимерный барьерный слой который уменьшает проникновение кислорода в трубу (по разным серьезным источникам снижает его от 70 до 85 % )
2. Коэффициент температурного расширения у трубы с алюминием = 0,025 мм/ м/ гр.С
Коэффициент температурного расширения у трубы с EVOH= 0,3 мм/м/гр.С.
Коэффициент температурного расширения бетона= 0,015 мм/м/гр.С
Коэффициент температурного расширения у трубы с алюминием близок к бетону (а при добавлении в бетон пластификаторов становится практически одинаковым) .
ВЫВОД : труба с AL в стене или стяжке "теплого пола" расширяется практически одинаково с бетоном ,а труба с EVOH –пытается разорвать бетон т.к. Коэффициент температурного расширения отличается примерно в 15 – 18 раз.
,ПРИМЕР: 5 метровая труба с AL при изменении протекающей жидкости от 20 до 70 гр.С Изменит свою длину 5 м х 50 гр.С х 0,025 = 6,25 мм; а труба с EVOH 5 м х 50 гр.С х 0,3 = 75мм Вопрос и куда эти 75 мм девать ? – проблема .
3. Труба с AL при изгибах удерживает форму изгиба ,т. е для укладки теплого пола надо просто на плоской поверхности правильно разложить трубу, что может сделать практически любой человек получив необходимую консультацию .А вот разложить трубу с EVOH для « теплого пола» крайне сложно и финансово затратно ,так как надо (желательно) применять специальное покрытие с пазами, куда будет укладываться и фиксироваться труба,, а это все финансы.
4 .Фитинги для соединения труб, возьмем пример «теплый пол»».,
Один контур теплого пола ,трубы с AL, для подсоединению к коллектору требует 2 винтовых фитинга . Чтобы сделать это подсоединение нужен только обычный гаечный ключ и все
. А вод для подсоединения трубы EVOH нужны натяжные фитинги и чтобы их « натянуть» на трубу нужен крайне дорогой специальный инструмент.
. И это было бы все понятно если бы трубы с EVOH были на много дешевле и превосходили по своим параметрам трубы с AL так нет, цена на нашем рынке примерно одинаковая и параметры трубы в системе отопления и водоснабжения на много хуже чем у труб с AL .
Тогда возникает законный вопрос почему весь Интернет «Гудит» какие эти трубы хорошие и известные бренды поставляют их на наш рынок .
Ответ тоже достаточно простой :
1 . Норма прибыли у производителя и посредника, поставляющего эту трубу на рынки Восточной Европы ,(при одинаковой конечной ценой с трубой из AL ) на 30-40% выше. Объясню почему:
а.Так как технология производства трубы с EVOH проще Оборудование стоит на 20- 30% дешевле по отношению к оборудованию труб с AL, соответственно и заработная плата персонала работающего на более простой линии по производству трубы EVOH тоже отличается на 30 -40%. По отношению к линии изготавливающих трубы с AL .
б. Стоимость алюминия в 1 метре трубы почти в 2 раза отличается от стоимости полимера EVOH
с. Количество брака к общему количеству выпускаемой продукции (связанного со спецификой технологии производства труб ) для труб с EVOH в разы меньше чем с AL. Отсюда еще один вывод :себестоимость трубы с EVOH на 35 – 40 % ниже чем у трубы с AL .И при равных ценах на нашем рынке с трубами с AL заработки у производителей и продавцов на много больше и как следствие в интернете много форумов, которые расхваливают эту трубу рассказывают, что это новый тип труб и сделаны из новых современных материалов. Могу утверждать абсолютно ответственно на счет нового типа труб и новых современных материалов это чистой воды обман .Даже Китайские производители отказались от производства этого типа труб.
Труба с EVOH придумана в 70 семидесятых годах прошлого века и использовались как технические трубы не предназначенные для систем отопления и водоснабжения внутри зданий и сооружений , так как имели эксплуатационные, монтажные и технические параметры на много ниже чем у труб с AL.
Но так как на рынок Восточной Европы по разным причинам в течении последних 20 лет поступают не качественные трубы с AL. Трубы начинают течь через 3 – 10 лет,а качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .
Таким образом создалась почва для поступления на этот рынок" технических труб " однослойных и многослойных с барьерным слоем EVOH .Себе стоимость труб с EVOH в разы меньше чем с AL. Отсюда еще один вывод :себестоимость трубы с EVOH на 35 – 40 % ниже чем у трубы с AL .И при равных ценах на нашем рынке с трубами с AL заработки у производителей и продавцов на много больше и как следствие в интернете много форумов ,которые расхваливают этот тип труб ,много рекламы и сантехники, которые имеют большие скидки на этот тип труб у продавцов.
Труба с EVOH придумана в 70 семидесятых годах прошлого века и использовались как технические трубы не предназначенные для систем отопления и водоснабжения внутри зданий и сооружений , так как имели эксплуатационные, монтажные и технические параметры на много ниже чем у труб с AL..
Но так как на рынок Восточной Европы по разным причинам в течении последних 20 лет поступают не качественные трубы с AL. Трубы начинают течь через 3 – 10 лет,а качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .
Таким образом создалась почва для поступления на этот рынок технических труб с EVOH и пока не пройдет опять 10- 15 лет и пользователи поймут все проблемы связанные с этими трубами на этом рынке будет продано очень много такой трубы.весь расчет строится на том ,что многие люди не думают а верят всему на слово
Приобрести трубу водяного"Теплого пола" с гарантией работы 50 лет и более возможно, для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте
.
Как производитель металлопластиковых труб и как специалист внесший изменения в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1 : считаю необходимым предупредить
.
Совет 1. Не применяйте трубы для отопления и трубы для водяных "Теплых полов"без 100% кислородного барьера. Только трубы выполненные из металла или имеющие сплошной слой из металла имеют 100% барьер. Все остальные трубы с барьерным слоями ( EVOН и т.д.) в меньшей или в большей степени будут пропускать кислород.
Совет 2. Не променяйте для водяных" Теплых полов " трубы имеющие термический коэффициент расширения ( удлинения) более чем 100% отличающийся от аналогичного коэффициента бетона, равного 0.015 мм * гр. С / м.
Совет 3. Не подходите к выбору труб водяного "Теплого пола " исходя из цены трубы. Качество трубы (срок работы трубы ) это материал из которого она изготавливается. Производителей материалов для пластиковых труб со сроком эксплуатации как минимум 50 лет, в системах отопления и водоснабжения , меньше чем пальцев на одной руке . Стоимость этих материалов высокая и у любого производителя труб цена на трубу сделанную из этих материалов не может быть ниже (для труб 16х2) 13 500 ? 15 500 руб. Утверждаю, как производитель труб закупающий материалы для производства на прямую у производителей этих материалов, т.е. без посредников.
Совет 4. Не выполнение первых трех "Советов"" приведет практически сразу к малым проблемам ,а через 10 -15 лет к большим проблемам(по разным причинам ) ,как к проблеме работы водяного"Теплого пола", так и ко всей системе отопления.
. Совет 5. Если выполнение трех первых "Советов" Вы, сантехник считаете не обязательным , рекомендую отказаться от применения водяного "Теплого пола".
Все что пишется ниже и в" статьях" на нашем сайте подробно объясняет почему надо следовать первым трем советам.
Все о металлоплостиковых трубах и пресс фитингах к ним, можно прочитать в разделе "Статьи" ― оглавление по статьям. Текст статей располагается в разделе " Новые статьи" на нашем сайте.
Трубы из сшитого полиэтилена ,причина их не бывалой популярности, правда и мифы.
Как производитель металлопластиковых труб и как специалист внесший изменение в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1.считаю возможным дать правильную оценку трубам разного типа, применяемых для закрытых систем отопления и водоснабжения зданий и сооружений.
На Рис № 1 дана конструкция пятислойной трубы выпускаемых под маркой PEX (a,b,c) /EVOH/ PEX (a,b,c) –из сшитых полиэтиленов и PE-RT/EVOX/P-RT – из термостойких полиэтиленов. Также трубы могут быть трехслойные (отсутствуют 1 и 2 слой ) выпускаются под маркой PEX (a,b,c) /EVOH или PE-RT/EVOX и однослойные Рис № 2 (отсутствуют 1,2,3 и 4 слои )
1,4 ― сшитый полиэтилен ― PEX или термостойкий полиэтилен- PE-RT
2 ,4 ― адгезив ― клей ( полимер), который приклеивает полимер PEX или PE-RT к барьерному слою .
3 ― барьерный слой препятствующий проникновению кислорода в трубу –EVOH. Это полимер ( сополимер) этилен винилового спирта.
Рис № 1
Рис № 2
Конструкция пятислойной металла пластиковой (правильно металлополимерной) трубы выпускаемых под маркой PEX (a,b,c) /AL/ PEX (a,b,c) –из сшитых полиэтиленов и PE-RT/AL/PE-RT из термостойких полиэтиленов. Рис № 3. Конструкция придуманная в Германии в 60 годах 20 века , не изменилась и по сегодняшний день.
1,4 ― сшитый полиэтилен ― PEX или термостойкий полиэтилен- PE-RT .
2 ,4 ― адгезив ― клей ( полимер), который приклеивает полимер PEX или PE-RT к барьер-
ному слою .
3 ― барьерный слой «AL» препятствующей проникновению кислорода в трубу, делается из химически обезжиренной , специальной по составу алюминиевой фольги .
Рис № 3
Основная «изюминка» в конструкции этой трубы это барьерный слой из алюминиевой фольги Он создает 4 (четыре ) основных достоинства для труб применяемых для водоснабжения и отопления внутри зданий и сооружений :
1. Создает 100% кислородный барьер (резко увеличивает долговечность работы системы , процессы кавитаци в системе отсутствуют , газообразование в системе сводится к минимуму , исключается образование аэробных микроорганизмов ,которые со временем заиливают систему
Рис 4- Разрушение водяного насоса в результате насыщения теплоносителя кислородом ; Рис.5 скан поверхности ротора насоса (Сканированный мультмикроском СММ-2000).
Диффузия кислорода в замкнутых системах высокотемпературного отопления ((радиаторы) зданий и сооружений
Влияние диффузии кислорода в полимерных трубах на замкнутую высокотемпературную систему (радиаторное отопление) хорошо известно. Проникающий через стенки трубы кислород насыщает разогретый до высокой температуры теплоноситель пузырьками кислорода, порождая кавитационные процессы в насосах (Рис.1)), во всех других металлических элементах трубопроводной системы:
Процессы кавитации несколько усиливают образованием слабых кислот в теплоносителе в результате повышения концентрации того же кислорода , что вызывает ускоренную коррозию и старение нагревательных котлов , насосов , запорно-регулирующей арматуры , радиаторов отопления( если радиаторы отопления сделаны из алюминия , проблем возникает еще больше) и другого металлического оборудования.
Высокая кислородо проницаемость полимерных труб может привести к разрушению металлических узлов в довольно короткие сроки: 3-5 лет.
Диффузия кислорода в замкнутых системах низкотемпературного отопления ((теплый пол, панельное отопление) зданий и сооружений
До недавнего времени считалось, что диффузия кислорода создает проблемы только в высокотемпературных системах, но в конце 2011 года авторитетная шведская лаборатория EXOVA (ранее Bodycote Polymer) завершила 12-ти летние испытания полимерных труб в замкнутых низкотемпературных системах отопления (теплых полах, панельном отоплении). Результаты оказались несколько неожиданными, Рис. 6.
Рис.. Заиливание стенок однослойной трубы в низкотемпературной системе отопления (Exova, 2
2. Резко уменьшает коэффициент температурного расширения трубы что крайне важно при протекании в трубах жидкостей с разными температурами
3 . При изгибах удерживает форму трубы без фиксации.
4. Позволяет использовать относительно не дорогие и надежные винтовые(компрессионные)
и пресс фитинги .
Теперь просто ( без наукообразия ) сравним два типа труб изготавливаемых из одинаковых материалов и отличающихся между собой лишь материалом из которого делается барьерный слой ( если он есть в конструкции).
1. Алюминий – 100% кислородный барьер . EVOH ― полимерный барьерный слой который уменьшает проникновение кислорода в трубу (по разным серьезным источникам снижает его от 70 до 85 % )
2. Коэффициент температурного расширения у трубы с алюминием равен 0,025 мм/ м/ гр.С
Коэффициент температурного расширения у трубы с EVOH равен 0,3 мм/м/гр.С.
Коэффициент температурного расширения БЕТОНА РАВЕН 0,015 мм/м/гр.С.
Коэффициент температурного расширения у трубы с алюминием близок к бетону (а при добавлении в бетон пластификаторов становится практически одинаковым) .
ВЫВОД : труба с AL в стене или стяжке "теплого пола" расширяется практически одинаково с бетоном ,а труба с EVOH –пытается разорвать бетон т.к. Коэффициент температурного расширения отличается примерно в 15 – 18 раз.
,ПРИМЕР: 5 метровая труба с AL при изменении протекающей жидкости от 20 до 70 гр.С Изменит свою длину 5 м х 50 гр.С х 0,025 = 6,25 мм; а труба с EVOH 5 м х 50 гр.С х 0,3 = 75мм Вопрос и куда эти 75 мм девать ? – проблема .
3. Труба с AL при изгибах удерживает форму изгиба ,т. е для укладки теплого пола надо просто на плоской поверхности правильно разложить трубу, что может сделать практически любой человек получив необходимую консультацию .А вот разложить трубу с EVOH для « теплого пола» крайне сложно и финансово затратно ,так как надо (желательно) применять специальное покрытие с пазами, куда будет укладываться и фиксироваться труба,, а это все финансы.
4 .Фитинги для соединения труб, возьмем пример «теплый пол»».,
Один контур теплого пола ,трубы с AL, для подсоединению к коллектору требует 2 винтовых фитинга . Чтобы сделать это подсоединение нужен только обычный гаечный ключ и все
. А вод для подсоединения трубы EVOH нужны натяжные фитинги и чтобы их « натянуть» на трубу нужен крайне дорогой специальный инструмент.
. И это было бы все понятно если бы трубы с EVOH были на много дешевле и превосходили по своим параметрам трубы с AL так нет цена на нашем рынке примерно одинаковая и параметры трубы в системе отопления и водоснабжения на много хуже чем у труб с AL .
Тогда возникает законный вопрос почему весь Интернет «Гудит» какие эти трубы хорошие и извесные бренды поставляют их на наш рынок .
Ответ тоже достаточно простой :
1 . Норма прибыли у производителя и посредника, поставляющего эту трубу на рынки Восточной Европы ,(при одинаковой конечной ценой с трубой из AL ) на 30-40% выше. Объясню почему:
а.Так как технология производства трубы с EVOH проще Оборудование стоит на 20- 30% дешевле по отношению к оборудованию труб с AL, соответственно и заработная плата персонала работающего на более простой линии по производству трубы EVOH тоже отличается на 30 -40%. По отношению к линии изготавливающих трубы с AL .
б. Стоимость алюминия в 1 метре трубы почти в 2 раза отличается от стоимости полимера EVOH
с. Количество брака к общему количеству выпускаемой продукции (связанного со спецификой технологии производства труб ) для труб с EVOH в разы меньше чем с AL. Отсюда еще один вывод :себестоимость трубы с EVOH на 35 – 40 % ниже чем у трубы с AL .И при равных ценах на нашем рынке с трубами с AL заработки у производителей и продавцов на много больше и как следствие в интернете много форумов, которые расхваливают эту трубу рассказывают, что это новый тип труб и сделаны из новых современных материалов. Могу утверждать абсолютно ответственно на счет нового типа труб и новых современных материалов это чистой воды обман .Даже Китайские производители отказались от производства этого типа труб.
Труба с EVOH придумана в 70 семидесятых годах прошлого века и использовались как технические трубы не предназначенные для систем отопления и водоснабжения внутри зданий и сооружений , так как имели эксплуатационные, монтажные и технические параметры на много ниже чем у труб с AL.
Но так как на рынок Восточной Европы по разным причинам в течении последних 20 лет поступают не качественные трубы с AL. Трубы начинают течь через 3 – 10 лет,а качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .
Таким образом создалась почва для поступления на этот рынок" технических труб "с EVOH . Технология производства этих труб достаточно простая на много проще, чем металлпластиковых труб . Стоимость оборудования для их производства тоже на много ниже, чем стоимость оборудования для производства металлопластиковых труб. Количество брака ( связано со спецификой технологии производства ) для труб с EVOH в разы меньше чем с AL. Отсюда еще один вывод :себестоимость трубы с EVOH на 35 – 40 % ниже чем у трубы с AL .И при равных ценах на нашем рынке с трубами с AL заработки у производителей и продавцов на много больше и как следствие в интернете много форумов ,которые расхваливают этот тип труб ,много рекламы и сантехники, которые имеют большие скидки на этот тип труб у продавцов.
Труба с EVOH придумана в 70 семидесятых годах прошлого века и использовались как технические трубы не предназначенные для систем отопления и водоснабжения внутри зданий и сооружений , так как имели эксплуатационные, монтажные и технические параметры на много ниже чем у труб с AL..
Но так как на рынок Восточной Европы по разным причинам в течении последних 20 лет поступают не качественные трубы с AL. Трубы начинают течь через 3 – 10 лет,а качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .
Таким образом создалась почва для поступления на этот рынок технических труб с EVOH и пока не пройдет опять 10- 15 лет и пользователи поймут все проблемы связанные с этими трубами на этом рынке будет продано очень много такой трубы.весь расчет строится на том ,что многие люди не думают а верят всему на слово.
Приобрести трубу водяного"Теплого пола" с гарантией работы 50 лет и более возможно, для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте
.
Как производитель металла пластиковых труб и как специалист внесший изменения в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1 : считаю необходимым предупредить
.
Совет 1. Не применяйте трубы для отопления и трубы для водяных "Теплых полов"без 100% кислородного барьера. Только трубы выполненные из металла или имеющие сплошной слой из металла имеют 100% барьер. Все остальные трубы с барьерным слоями ( EVOН и т.д.) в меньшей или в большей степени будут пропускать кислород.
Совет 2. Не променяйте для водяных" Теплых полов " трубы имеющие термический коэффициент расширения ( удлинения) более чем 100% отличающийся от аналогичного коэффициента бетона, равного 0.015 мм * гр. С / м.
Совет 3. Не подходите к выбору труб водяного "Теплого пола " исходя из цены трубы. Качество трубы (срок работы трубы ) это материал из которого она изготавливается. Производителей материалов для пластиковых труб со сроком эксплуатации как минимум 50 лет, в системах отопления и водоснабжения , меньше чем пальцев на одной руке . Стоимость этих материалов высокая и у любого производителя труб цена на трубу сделанную из этих материалов не может быть ниже (для труб 16х2) 13 500 ? 15 500 руб. Утверждаю, как производитель труб закупающий материалы для производства на прямую у производителей этих материалов, т.е. без посредников.
Совет 4. Не выполнение первых трех "Советов"" приведет практически сразу к малым проблемам ,а через 10 -15 лет к большим проблемам(по разным причинам ) ,как к проблеме работы водяного"Теплого пола", так и ко всей системе отопления.
. Совет 5. Если выполнение трех первых "Советов" Вы, сантехник считаете не обязательным , рекомендую отказаться от применения водяного "Теплого пола".
Все что пишется ниже и в статьях на нашем сайте подробно объясняет почему надо следовать первым трем советам.
.
Продолжение читайте на нашем сайте в разделе " новые статьи"
.
