Как правильно выбрать трубы теплого пола которые действительно проработают минимум 50 лет



 Как производитель  металлопластиковых труб и как специалист внесший изменение в стандарт Беларуси  по металлопластиковым трубам СТБ 1916 -2008 с именением   № 1

. Считаю возможным дать правильную оценку трубам разной конструкции.

На Рис № 1 дана  конструкция пятислойной трубы выпускаемых под маркой   PEX (a,b,c) /EVOH/ PEX (a,b,c) –из сшитого полиэтилена и PE-RT/EVOX/P-RT – из термостойкого полиэтилена. Также  трубы могут быть трехслойные (отсутствуют  1 и  2 слой ) выпускаются под маркой PEX (a,b,c) /EVOH или PE-RT/EVOX  и однослойные Рис  № 2 (отсутствуют  1,2,3 и  4 слои )

Внешний и внутренний  слой -   сшитый полиэтилен ―  PEX  или термостойкий полиэтилен-  PE-RT

 Адгезив  ― клей ( полимер),  который приклеивает  полимер  PEX  или  PE-RT к барьерному слою .―

Внутренний   барьерный слой препятствующий проникновению кислорода  в трубу –EVOH.  Это полимер ( сополимер) этилен винилового спирта.






Рис № 1





 Самое главное , что должен понимать потребитель принявший решение создать на своем объекте  систему водяного теплого пола ,  что все  пластиковые трубы для теплого пола,как бы они не назывались, из сшитого полиэтилена или металлопластиковые,  изготавливаются из одинаковых полимерных материалов. Эти материалы  могут быть, как качественные -  со сроком работы трубы теплого пола  50 - 100 лет, так и не качественные - со роком работы трубы теплого пола 5 -15 лет. И определить на вид сколько лет проработает труба теплого пола  не сможет ни один специалист в этой области. Для определения, сколько лет проработает труба теплого пола, с этой трубой надо провести специальные испытания , об этом пишется  ниже в данной публикации.  И не надо  верить" сказкам"  в интернете, продавцам  труб  из сшитого полиэтилена и сантехникам,  что это новый современный тип труб для теплого пола, сделанных из новых современных полимерных материалов. Трубы этого типа придуманы и производятся более 50 лет и всегда позиционировались ,как  технические трубы для промышленных целей.. Они достаточно простые в производстве , не требуют сложного оборудования  и конечно по себестоимости на много дешевле металлопластиковых труб.  У Нашего читателя возникает законный вопрос, если эти трубы мало  пригодны для труб теплого пола , то почему на них так много рекламы. Здесь присутствуют две основные причины, ,которыми воспользовались поставщики труб из сшитого полиэтилена на рынок стран СНГ и соответственно РБ.

Презентую новую публикацию о  услуге, которую предлагает  компания ООО «Стандарт полимер»

Хочешь сделать хорошо – сделай  Сам.

Реализация своими руками, с полной нашей поддержкой,  проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома

Какие преимущества  Вы получаете при создании системы отопления и водоснабжения  Вашего частного дома воспользовавшись Нашим предложением.

1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного  проектной организацией  или  ИП  для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой  площади Вашего дома

2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .

Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью  150 м2 равна:

-  150 м2 х 2 уе (проект)  +  150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).

Итого 300 + 900 - 105 = 1095 уе экономии.

3. Часть сэкономленных Вами средств Мы рекомендуем потратить  на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.

4. Еще одна важная  опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали  и дальнейшая эксплуатация этой  системы и ее обслуживание у Вас не  создает больших проблем.

Если Вас заинтересовало это предложение  то более подробно с ним можно  ознакомится активизировав слово перейти если желаете ознакомиться с оглавлением  статей  связанных с решением всех вопросов  отопления и водоснабжения частного дома ,активизируйте слово ознакомиться



.1.  Поставки на рынки стран СНГ, начиная  примерно с 1995 г., большого количества металлопластиковых труб со сроком работы 5 - 15 лет и появления в связи с этим большого количества проблем  с трубами теплого пола .
 2. Очень высокая  норма прибыли у поставщиков этих труб на рынки стран СНГ  на первых  годах поставки этих труб на эти рынки. На данном этапе времени  норма прибыли на эти трубы начинает сравниваться с трубами металлопластиковыми и со временем будет уменьшатся с появлением очень больших проблем с применением этих труб в системе теплого пола. О проблемах с этими трубами ,будем говорить ниже в данной публикации.

Как пример, в такой стране как Германия  выпуск пластиковых труб, для внутренних сетей отопления (включая систему теплый пол) и водоснабжения зданий и сооружений, со сплошным слоем алюминиевой фольгой в конструкции  трубы ,то есть металлопластиковых труб, примерно  в 25 раз больше, чем пластиковых труб без сплошного слоя алюминиевой фольги в конструкции трубы, то есть ,как у нас это называется " трубы из сшитого полиэтилена". Правильное название этих труб-  трубы из сшитого (РЕХ) или термостойкого (PE-RT) полиэтилена,  без алюминиевой фольги в конструкции трубы , с анти диффузионным слоем EVOH или без него, однослойные ,трехслойные  или пятислойные.

Я думаю, что ни кто не упрекнет Немцев в том что Они не понимают,  какие хорошие трубы из сшитого полиэтилена, как Нам здесь объясняют.

Все преимущества металлопластиковых труб над остальными типами труб заключаются именно в  слое алюминиевой фольги в конструкции трубы , который и создает 3 основных преимущества над остальными типами труб:

1. 100%  анти диффузионный барьер.

2. Коэффициент температурного расширения ( удлинения) при нагреве  равный 0.025 мм* М* гр. С , сравнимый с  коэффициент температурного расширения бетона равного 0.015 мм*М* гр. С.

3. Труба удерживает форму изгиба



.





Все  " сказки" что металлопластиковые трубы из- за разных коэффициентов  температурного расширения алюминия и полиэтилена из которого сделаны эти трубы,  с течением времени расслаиваются, надо оставить на совести тех кто их рассказывает. В Германии они почему то не расслаиваются , а в странах СНГ расслаиваются.И ответ на этот вопрос тоже достаточно простой. Требование к металлопластиковым трубам определяются стандартами на этот тип изделий, действующий на территории страны,  где эти трубы применяются В Германии действует  стандарт



основным требованием, которого является срок службы трубы в системе отопления и водоснабжения зданий и сооружений  минимум 50 лет,а в стандарте  РБ о сроке работы труб ни сказано ни слова.





Соответственно иностранные производители металлопластиковых труб , делают  трубы  поставляемые на рынки стран СНГ  и соответственно РБ, из менее дорогих и менее качественных материалов, со сроком эксплуатации от 10 до 20 лет, Официальный срок гарантии на эти изделия в РБ составляет три года .

  На Рис № 2 дана конструкция  классической металлопластиковой трубы.



 Конструкция пятислойных металлопластиковых (правильно металлополимерных) труб выпускаемых под маркой   PEX (a,b,c) /AL/ PEX (a,b,c) –из сшитого полиэтилена и PE-RT/AL/PE-RT  из   термостойкого полиэтилена.. Рис № 3. Конструкция придуманная в Германии в 60 годах  20 века ,  не изменилась и по сегодняшний день.

 Внешний и внутренний слой ― сшитый полиэтилен ― PEX a,b ,c или термостойкий полиэтилен-  PE-RT  .

 Адгезив  ― клей ( полимер),  который приклеивает  полимер  PEX  или  PE-RT к барьерному слою .

  Барьерный слой из алюминиевой фольги .Этот слой препятствует проникновению кислорода  в трубу,  делается из химически обезжиренной , специальной по составу алюминиевой фольги .









      Рис № 3





 Основная  «изюминка» в конструкции этой трубы это барьерный слой из алюминиевой фольги Он  создает 4 (четыре ) основных достоинства  для труб применяемых для водоснабжения и отопления внутри зданий и сооружений :

1. Создает 100% кислородный барьер (резко увеличивает долговечность работы системы , процессы ковитаци в системе отсутствуют , газообразование в системе сводится к минимуму ,  исключается образование аэробных микроорганизмов ,которые со временем  заиливают систему)

2. Резко уменьшает коэффициент температурного расширения трубы  что крайне важно при протекании в трубах жидкостей с разными температурами

3 . При изгибах  удерживает форму  трубы без фиксации.

4. Позволяет использовать  относительно не дорогие  и надежные винтовые(компрессионные)

и пресс   фитинги .

 Теперь просто ( без наукообразия ) сравним два типа труб изготавливаемых из одинаковых материалов  и отличающихся между собой лишь материалом из которого делается барьерный слой ( если он есть в конструкции).

1. Алюминий – 100% кислородный барьер . EVOH ―  полимерный барьерный слой который уменьшает проникновение кислорода в трубу (по разным серьезным источникам снижает его от 70 до 85 % )

2. Коэффициент температурного расширения у трубы с алюминием равен 0,025 мм/ м/ гр.С       Коэффициент температурного расширения у трубы с EVOH  равен 0,3 мм/м/гр. С.  Коэффициент температурного расширения бетона равен 0,015 мм/м/гр.С.

 Коэффициент температурного расширения у трубы с алюминием близок к бетону (а при добавлении в бетон пластификаторов становится практически одинаковым) .

Вывод :    труба с AL   в стене или  стяжке «теплого пола»   расширяется практически одинаково с бетоном  ,а труба с EVOH –пытается разорвать бетон т.к. Коэффициент температурного расширения отличается примерно в 15 – 18 раз.

,Пример:  5 метровая труба  с  AL   при изменении протекающей жидкости от 20  до 70 гр.С  Изменит свою длину   5 м х 50 гр.С  х  0,025 =  6,25 мм; а труба с EVOH   5 м х 50 гр.С  х  0,3 =  75мм Вопрос и куда эти 75 мм девать ? – проблема .

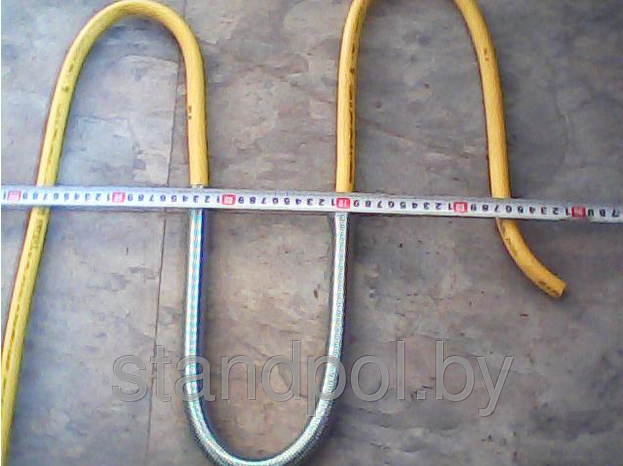

3.  Труба с AL  при изгибах  удерживает форму  изгиба



,т. е для укладки теплого пола надо просто на плоской поверхности правильно разложить трубу, что может сделать практически любой человек получив необходимую консультацию .А вот разложить трубу с EVOH для «теплого пола» крайне сложно  и финансово затратно ,так как надо (желательно) применять специальное покрытие с пазами, куда будет укладываться и фиксироваться труба,, а это все финансы.

4 .Фитинги для соединения труб,  возьмем пример теплый пол.

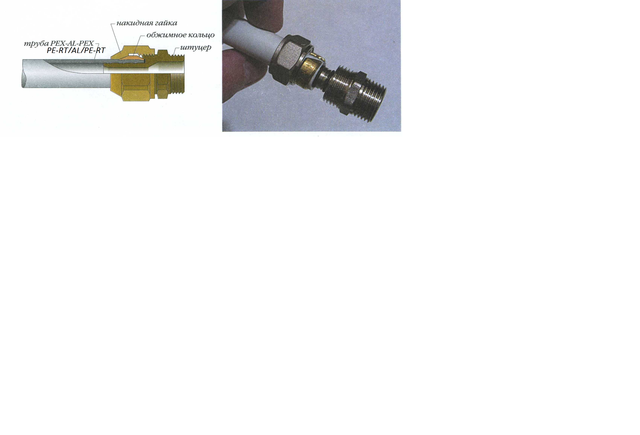

  Один контур теплого пола ,трубы с  AL, для  подсоединению к коллектору, требует 2  винтовых фитинга . Чтобы сделать это подсоединение нужен только обычный гаечный ключ и все.

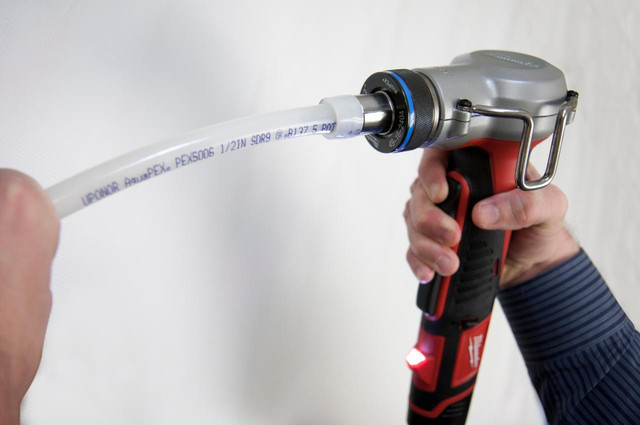

. А вод для подсоединения трубы EVOH  нужны натяжные фитинги  и чтобы их « натянуть» на трубу нужен крайне дорогой специальный инструмент.



. И это было бы все понятно  если бы трубы с EVOH    были на много дешевле и превосходили по своим параметрам трубы с AL  так нет цена на нашем рынке  примерно одинаковая  и параметры трубы в системе отопления и водоснабжения  на много хуже чем у труб с AL  .

  Тогда возникает законный вопрос  почему весь Интернет «Гудит» какие эти трубы хорошие и известные бренды  поставляют их на наш рынок .

 Ответ тоже достаточно простой :

1 . Норма прибыли у производителя и посредника, поставляющего эту трубу на рынки Восточной Европы ,(при одинаковой конечной ценой с трубой из AL ) на 30-40% выше. Объясню почему:

а.Так как технология производства трубы с EVOH  проще   Оборудование  стоит на 20- 30% дешевле  по отношению к оборудованию труб с AL, соответственно и заработная плата персонала работающего на более простой  линии по производству трубы EVOH  тоже отличается на 30 -40%. По отношению к линии изготавливающих трубы с AL .

б.  Стоимость алюминия  в 1 метре трубы  почти в 2 раза отличается от  стоимости полимера EVOH

с. Количество брака  к общему количеству выпускаемой продукции (связанного со спецификой технологии производства труб )  для  трб с EVOH в разы меньше чем с AL.

   Отсюда еще один вывод :себестоимость трубы с  EVOH  на 35 – 40 % ниже чем у трубы с AL .И при равных ценах, на нашем рынке с металлопластиковыми трубами,  заработки у производителей и продавцов труб из сшитого полиэтилена, на много больше  и как следствие в интернете много .форумов, контролируемых продавцами этих труб .много рекламы и рекомендации сантехников, имеющих большие скидки по цене у продавцов труб.   с EVOH.

Труба с EVOH придумана в  70 семидесятых годах прошлого века и использовались как технические трубы  не предназначенные для систем отопления и водоснабжения внутри зданий и сооружений , так как имели эксплуатационные, монтажные и технические параметры на много ниже чем у труб с AL.

Но так как на рынок Восточной Европы по разным причинам  в течении последних 20 лет поступают не качественные трубы с AL . Трубы начинают течь через 3 – 10 лет,а  качественные трубы с AL должны выдерживать по Европейским стандартам 50 лет минимум .

Таким образом создалась почва для поступления на этот рынок технических труб с EVOH   и пока не пройдет опять 10- 15 лет и пользователи поймут все проблемы связанные с этими трубами,  на этом рынке будет продано очень много такой трубы. Весь расчет строится на том ,что многие люди не хотят анализировать, а верят всему на слово.

Теперь дам рекомендации по металлопластиковым трубам, которые действительно проработают минимум 50 лет. Эти трубы с аббревиатурой PE-RT/AL/PE-RT  должны ,быть выполнены только  из термостойкого полиэтилена марки  Dowlex- 2344   или   Dowlex- 2388 производимого  американским концерном







Dow Chemical Company — американская химическая компания, вторая в мире по объёму продаж после BASF. Штаб-квартира расположена в городе Мидлэнд, штат Мичиган.

 На фото ниже показано ,как выгляди упаковка 25 кг  этого  материала для производства металлопластиковой трубы со сроком работы 25 лет и более.





 Теперь давайте разберемся, какие возможности есть у потенциальных покупателей труб теплого пола ,чтобы разобраться из какой марки терма стойкого полиэтилена сделана металлопластиковая труба  того или иного , не важно известного или не известного на рынке РБ , производителя металлопластиковых труб.. Скажу сразу, что по внешнему виду трубы,это определить не сможет  ни один специалист в области меаллопластиковых труб.

1-й. и как показала практика, , единственный вариант, который существует у Нашего читателя, это посетить предприятие, которое изготавливает  металлопластиковые трубы  и своими глазами посмотреть из какой марки  термостойкого полиэтилена изготавливается труба . Если Вы увидите мешки исходного материала для производства трубы,  представленные на фото выше , у Вас с трубой этого производителя не будет ни каких проблем

Есть и другой вариант этого определения, но на Моей практике этим, достаточно простым вариантом, ни кто не воспользовался. Для этого надо взять не большой кусок металлопластиковой трубы и подержать ее при температуре - 150 +/- 10 гр.С, в течении примерно 50 минут  и Вы все сразу увидите. Если с испытуемой трубой не произошло практически ни каких изменений,  то эта труба отработает в системе теплый пол минимум 50 лет,а если  произошли изменения видные не вооруженным глазом, то с этой трубой однозначно будут проблемы.  Н а фото ниже вид труб до испытаний

Вид труб после испытаний.

 На фото ниже трубы металлопластиковые выпускаемые компанией ООО "Стандарт полимер"

 Многим Нашим читателям покажется , что вот опять реклама трубы . Мне кажется. что рекламы трубы здесь 10%, а 90% это реклама термостойкого полиэтилена  Dowlex 2344 .2388 ,единственного производителя в мире американской компании  Dow Chemical Company,  соответствующего ISO 22391, требующего 50 лет срока работы трубы. И все производители  труб, которые делают металлопластиковые трубу на рынок СНГ, подчеркну на рынок СНГ , на рынок Евросоюза они делают качественные трубы, из термостойкого полиэтилена   Dowlex 2344 .2388, все будут работать 50 лет и более. Они  только на минимум  20 - 30 % будут стоить дороже, чем  труба производства ООО "Стандарт полимер", так как в цене  труб этих производителей, будут присутствовать интересы посредников.

   Другие статьи на Нашем сайте,  более развернуто, дают информацию по всем элементам темы  отопление водоснабжение частного дома

С уважением директор ООО "Стандарт полимер"  Амельченко В.П.  тел. +375 29 676 51 42.
