Металлопластиковые трубы, о чем не пишут в интернете.

Хочу расширить тему публикации ― соотношение цена ― качество  металлопластиковых труб предлагаемых на рынке РБ  и металлопластиковых труб привезенных из Польши.

.Начнем с определения понятия "качество" металлопластиковой трубы. Под этим понятием Мы будем иметь ввиду срок работы металлопластиковых труб применяемых для создания  внутренних  систем  отопления,горячего ― холодного водоснабжения , систем "Теплый пол ", зданий и сооружений, соответственно и в частном  домостроении.

Чем отличается подход к созданию систем отопления и водоснабжения  частных домов в развитых Европейских странах и странах СНГ включая Беларусь?

Отличие только в одном  - комплектация элементов предлагаемых   для создания данных систем в Европе -  это срок работы системы   50 лет и более..  а в странах СНГ включая Беларусь - это срок работы 5 - 15 лет, конечно и цены на эти элементы комплектации будут абсолютно разные.

Основные две причины по которым создалась данная ситуация:

- Европейские (страны ЕС) защитили свой рынок стандартами ( требованиями  ) на качество ( срок работы)  всех элементов систем отопления и водоснабжения , а в странах СНГ данные требования отсутствуют.

 - Покупательная способность населения в данных странах абсолютно разная.

Но есть одна проблема - покупая  дешевый  электро чайник ( соответственно с не большим сроком работы)  при его поломке, заменить его нет проблем. А вот трубы и другие элементы, которые расположены в стяжке пола и замурованные в стены, в системах отопления и водоснабжения  домов , при выходе их из стоя - заменить на новые - есть очень большая проблема со всех точек зрения.  И по этому подход, чем дешевле тем лучше, оборачивается со временем ,а это будет однозначно, огромными проблемами.

 Для тех наших читателей, кто хочет, на достаточно серьезном уровне, разобраться,  почему трубы для отопления, водоснабжения ,теплого пола  с одинаковой  маркировкой на трубах  -  PE-RT или  EVOH / PE-RT или  PE-RT / AL / PE-RT будут  иметь кардинально разный срок работы,   рекомендую ознакомиться с  публикацией,  которая доступна в самом верху сайта с названием « Трубы теплого пола на рынке РБ, цена – срок работы» .Ознакомление с данной публикацией, позволит нашим читателям, получить более полную  и профессиональную информацию для  выбора  труб с гарантированным 50 летним  сроком их работы, для разных условий  эксплуатации.



Теперь определим от чего зависит качество металлопластиковых труб . Качество металлопластиковых труб  на 100% зависит от качества всех материалов из которых изготовлена труба и соответственно,  чем выше качество трубы, тем дороже  она обходится производителю труб. И совершенно не важно под каким брендом выпускается металлопластиковая труба , важно  из каких по качеству материалов делается труба поставляемая на рынок РБ. Требование по качеству труб, на каждом рынке, определяется стандартом на этот вид продукции действующий на этом рынке.  И если в  СТБ 1916- 2008 с изменением №1

Изменение № 1 в данный стандарт вносил автор данной публикации.

 В данном стандарте отсутствует требование по сроку работы труб., что позволяет иностранным производителям труб  поставлять на рынок РБ металлопластиковые трубы среднего и низкого качества.

  Условно разделим на три категории  по качеству,  металлопластиковые трубы (в дальнейшем МПТ) предлагаемые на рынке РБ:

1. Категория срок службы 5 ― 10 лет.

2. Категория срок службы 15 ― 20 лет.

3 . Категория срок службы 50 ― 100 лет.

 Теперь  сопоставим эти три категории МПТ с ценой,,  по которой они предлагаются на рынке РБ.  Для  анализа  возьмем МПТ  сделанные из термостойкого полиэтилена ―  РE-RT/AL/PE-RT , размер  16   х 2.Все абсолютно аналогично будет относится к МПТ сделанные из сшитого полиэтилена PEX b.c/AL/ PEXb.c.

1. Цена трубы ― 0.6 Евро и ниже.  100 % данная труба  относится к 1 категории, т.е срок работы 5 ― 10 лет

2. Цена трубы ― 0.6 до 0.9 Евро.  30% ―  1 категории и 70% ― 2 категории .

3. Цена трубы ― 0.9 Евро и выше  90% ― 2 категория и 10 % ― 3 категория.

 Данная статистика составлена на основании проверки  на качество  МПТ более 20 иностранных производителей. представленных на рынке РБ. .

Презентую новую публикацию о  услуге, которую предлагает  компания ООО «Стандарт полимер»

Хочешь сделать хорошо – сделай  Сам.

Реализация своими руками, с полной нашей поддержкой,  проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома

Какие преимущества  Вы получаете при создании системы отопления и водоснабжения  Вашего частного дома воспользовавшись Нашим предложением.

1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного  проектной организацией  или  ИП  для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой  площади Вашего дома

2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .

Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью  150 м2 равна:

-  150 м2 х 2 уе (проект)  +  150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).

Итого 300 + 900 - 105 = 1095 уе экономии.

3. Часть сэкономленных Вами средств Мы рекомендуем потратить  на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.

4. Еще одна важная  опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали  и дальнейшая эксплуатация этой  системы и ее обслуживание у Вас не  создает больших проблем.

Если Вас заинтересовало это предложение  то более подробно с ним можно  ознакомится активизировав слово перейти или если желаете ознакомиться с оглавлением  статей  связанных с решением всех вопросов  отопления и водоснабжения частного дома ,активизируйте слово ознакомиться



Более подробно и более развернуто  данная тема излагается в большом количестве публикаций на нашем сайте.

 Приобрести  трубы для отопления, горячего водоснабжения и водяного"Теплого пола" с гарантией работы 50 лет и более возможно,  для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте.

Компания  ООО «Стандарт полимер». производитель МПТ для отопления, горячего водоснабжения и водяного"Теплого пола"  в РБ . Запрос  " трубы для горячего и холодного водоснабжения» по которому Вы зашли на наш сайт предполагает. что Вы находитесь, как нам кажется, в стадии  принятия решения ― какой тип труб :  металлопластиковые  или так называемые в народе « трубы из сшитого полиэтилена»  применить для горячего и холодного водоснабжения.  Конечно, не специалисту в  теории полимерных материалов ,  физико – химических свойствах этих  материалов  и пластиковых трубах, как одного из видов продукции  из этих материалов,  крайне сложно  разобраться в том потоке  информации,  которая дается в разных источниках .  в основном в интернете, по теме -трубы  для горячего и холодного водоснабжения.

Как производитель  МПТ и как специалист внесший изменение в стандарт Беларуси  СТБ 1916 -2008 с изменением № 1

: считаю необходим помочь нашим посетителям правильно выбрать тип труб для создания систем  отопления,горячего, холодного водоснабжения и систем теплый пол.

Рассмотрим две таблицы представленные  корпорацией



Dow Chemical

Dow Chemical Company — американская химическая компания, вторая в мире по объёму продаж после BASF. Штаб-квартира расположена в городе Мидлэнд, штат Мичиган.

Компания   «DOW  Chemical» USA ( крупнейший мировой химический концерн -70 000 работающих)  изготавливающая « термостойкий полиэтилен PE-RT»  под маркой  Dowlex 2344 или 2388. Эта компания придумала этот материал и запатентовала его.  Соответственно, МПТ  с аббревиатурой PE-RT/AL/ PE-RT   соответствующая стандарту ISO 22391

должна быть изготовлена  только из этого материала  Dowlex 2344 или 2388

 На  первой ниже приведенной таблице  в первой колонке   показаны марки полимерных материалов их которых изготовлены трубы.

 Остальные колонки показывают для каких целей лучше использовать трубы изготовленные из марки полимерных материалов приведенных в первой колонке.



.

Вторая таблица ниже корпорации «DOW  Chemical»   показывает  сколько лет будет служить  трубы  изготовленные  из полимерного материала   Dowlex 2344 или 2388.



 Комментарий к МПТ  с аббревиатурой PE-RT/AL/ PE-RT, размер  1 6 х 2 ,  при постоянной работе с температурой теплоносителя протекающего внутри трубы равного 110 гр. С и постоянным давлением в трубе  6.5 Бар,. изготовленной из полимерного материала  Dowlex 2344 прослужит 1.55 года, из Dowlex 2388 прослужит 1.47 года . Требование , Европейского стандарта ISO 22391( " Ke  factor ") к выше  приведенным параметрам работы трубы составит  1 год.

В тоже время, эта МПТ, но с температурой теплоносителя  70 гр. С  и давлением 6.5 Бар,  из полимерного материала  Dowlex 2344  прослужит- 77.29 года, из  Dowlex 2388  -73.29 года . Требование , Европейского стандарта ISO 22391( " Ke  factor ") к этим условиям   работы трубы должен составлять 50 лет.

Колонка " Ke  factor " это требование Европейского стандарта ISO 22391 в годах. к сроку службы трубы из PE-RT .

   Металлопластиковые  трубы ― это один из трех типов труб ( два других типа – медные и стальные), которые удовлетворяют  всем требованиям  для   труб,  применяемых для  создания сетей горячего, холодного водоснабжения и отопления,  для зданий и сооружений. Конструкция данной трубы была  придумана в Германии, в начале шестидесятых годов прошлого века и соответственно в это время началось и ее производство, так же в Германии.

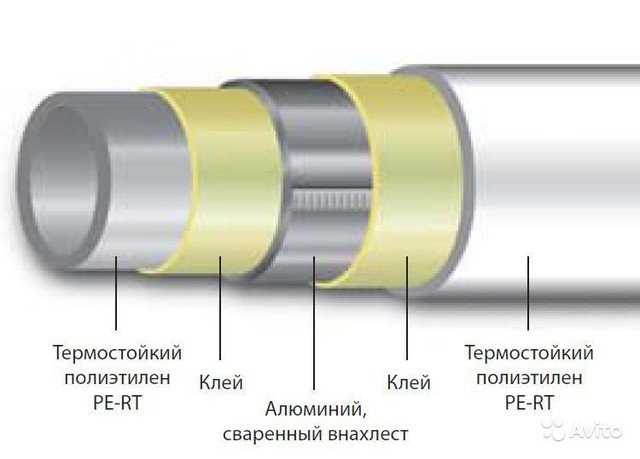

Фото № 1  Состав МП трубы.

    На сегодня есть официальные данные, что первые установленные трубы работают, и по сей день, т.е. уже более 50 лет. На сегодня в Германии  объем производство МПТ составляет 90% от всего объема производства пластиковых труб. И только 10% объема производства  составляют  такие типы как полипропиленовые трубы и  так называемые в народе трубы из »сшитого полиэтилена»

      Металлопластиковые трубы (в дальнейшем МП трубы) появились на рынке РБ с начала 1985 г. основные поступления  шли , не большими партиями , в РБ из Польши.  Качество этих труб было достаточно высокое  и практически все МП трубы, установленные потребителями  в этот период , эксплуатируются и по сей день.  Но примерно с 1995 г начали поступать Китайские  подделки под маркой известных Европейских брендов  по низкой цене и низкого качества. И для Европейских производителей  МП труб  встал вопрос,  как  сохранить свое присутствие на рынках стран СНГ  и не отдать его Китайцам. А  эту проблему им можно было решить только одним способом,  резко снизить цены на свои МП трубы поставляемые на этот рынок и начать производить трубы  из более дешевых и конечно менее качественных материалов. И  многие известные Европейские производители пошли на это, тем более этому способствовали  появившиеся стандарты на МП трубы  во многих странах СНГ, в том числе и в РБ.  Эти стандарты были списаны с Европейских стандартов 20 летний давности. В  РБ это



А в это время в Европе  появляются новее стандарты такие как:







. В эти стандарты  вводится  два новых требования к полимерным трубам

1. Срок эксплуатации  труб ― 50 лет, с коэффициентом запаса по прочности 2.5 ( те если все условия эксплуатации  МП труб, изложенные в этих стандартах соблюдаются, то  расчетный срок службы трубы должен   составлять 125 лет).

2.  Требование, которое и обеспечивает первое требование,  труба должна выдерживать температуру  теплоносителя  110 гр. С  в течение   8760 часов (один год ), с  окружным напряжением (давлением) в стенке трубы равным 2.2 МПа (22 Бар ,22 атм.)

Введение этих требований, особенно требования  2, позволило  исключить  появление на Европейском рынке  полимерных труб сделанных из материалов среднего и низкого качества. В  Белорусском стандарте   СТБ 1916 2008  эти требования отсутствуют.

И примерно с  2005 г с МП трубам изготовленным в Европе  и приобретенным  на рынках СНГ ,после примерно 1995 г ., начинают появляться проблемы с их эксплуатацией. Соответственно многие потребители начинают отказываться от этого типа труб,  а поставщики труб начинают  поставлять на рынок  РБ  другие типы труб, такие как полипропиленовые и появившиеся  недавно на нашем рынке, так называемые  в народе, трубы из «сшитого полиэтилена». Везде и в интернете тоже пишется что это трубы из новых современных материалов  очень хороши для труб «Теплого пола" На счет нового типа труб и новых современных материалов это чистой воды воды обман. Эти трубы  придуманы в семидесятых годах прошлого века,  как более  дешевый вариант труб для использования в системах, где не критичен 100% кислородный барьер и большое удлинение трубы при нагреве . Этот тип труб  имеет крайне много недостатков  при использовании в закрытых системах отопления  особенно в системах " Теплый пол".  И  примерно  через 10 ― 12 лет   начнутся проблемы с остановкой протока воды  в трубах, из-за отсутствия полноценного барьерного слоя для кислорода .

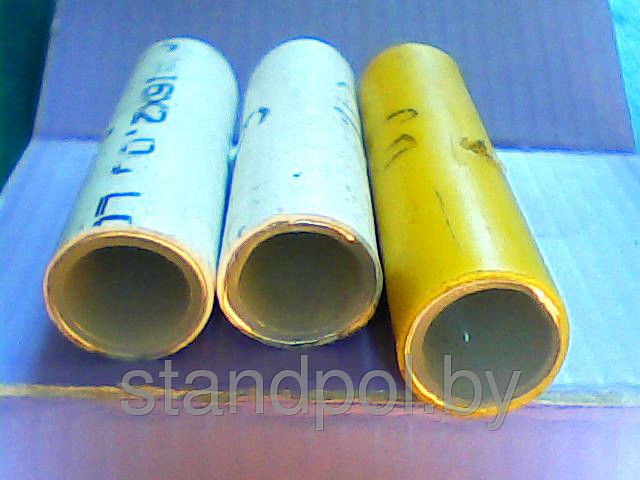

              Фото № 2  Показан срез труб после 12 ЛЕТ эксплуатации . На левом снимке   труба  PE-RT/ AL /PE-RT  со 100 % кислородным барьером  из сплошного внутреннего слоя из алюминия. На правом,  срез трубы  без 100 % кислородного барьера. выполненного из  металла . Уменьшение  прохода трубы происходит  за счет наслоение на внутренней стенки трубы аэробных бактерий  для развития которых нужен постоянный доступ кислорода и теплая вода.  Особенно  этот эффект будет проявляться в трубах "Теплого пола", так как температура и скорость протекания теплоносителя в них не высокая .

 Полимерные материалы, из которых можно сделать трубы  соответствующие Европейскому стандарту  ISO   стоят дорого и производителей этих материалов можно пересчитать по пальцам одной руки.

Три компании   изготовители полимерных материалов  «сшитый полиэтилен"  РЕХ .

Только одна компания производитель  полимерного материала  «термостойкий полиэтилен» PE-RT.

Это компания   «DOW  Chemical» USA.. Достаточно много химических концернов  пытаются создать подобный материал, соответствующий данному Европейскому стандарту  На данный момент это ни кому не удалось..

Критерии выбора МП труб,  которыми в 95% случаев  пользуются потребители:

На первое место ― ставят цену

На второе  ― МП труба была изготовлена  под известным брендом.

На третье ― По внешнему виду.

По этим критериям, выбирать  МП трубы, категорически не рекомендую. Однозначно ,в течении от 3 до 15 лет появятся проблемы , а гарантийный официальный  срок  в РБ  ,  в течении которого можно предъявить официальные претензии  к поставщику, составляет  3 года.

Все эти критерии имеют право на жизнь,  если труба используется   в тех местах, в которых  проблемы с трубой не приводят к серьезным последствиям.

Выбирать трубы по рекомендациям сантехников или рекомендациям, взятым из интернета, Я бы тоже серьезно не обсуждал, слишком много интересов там присутствует.

Естественно, у нашего читателя возникает вопрос, а что предлагаете  Вы?

Мое предложение ни кому не верить, а верить только своим глазам.

И если Вы хотите приобрести МП трубу  с гарантией 100%  на соответствие Европейскому  стандарту  ISO. Вам придется приложить определенные усилия, но эти усилия себя окупят много раз.

. У Вас есть две достаточно простых возможности:

1.     Посетить предприятие изготовитель труб,  и посмотреть из какой марки материала  изготавливаются МП трубы. И если на мешках с полимерным материалом для производства труб написано  Dowlex 2344 или 2388 ( относится к МП трубы с аббревиатурой PE-RT/AL/ PE-RT)  МП  труба гарантированно будет стоять 50 лет и более

Фото № 3  Показывает как выглядит мешок 25 кг.  полиэтилена  DOWLEX 2344 ,2388.

2.  Для этого надо иметь один заведомо гарантированный по качеству  кусок трубы  5-10 см  Его можно взять у  нашей  компании ООО "Стандарт полимер"

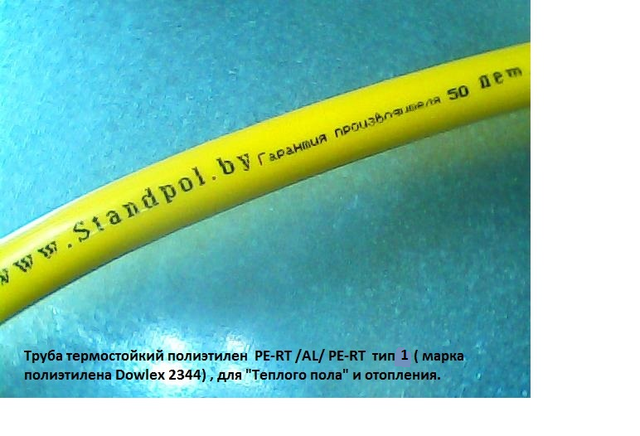

. ООО "Стандарт полимер"" с полной уверенностью ставит такую маркировку на своей трубе, т.к это гарантирует производитель полимерного материала из которого изготавливается труба. ООО "Стандарт полимер"" с полной уверенностью ставит такую маркировку на своей трубе, т.к это гарантирует производитель полимерного материала из которого изготавливается труба





 или взять куски труб таких производителей как OVENTROP  с аббревиатурой PE-RT/AL/ PE-RT



  Взять такой же кусок мнталлопластиковой  трубы, которую Вы решили применить на своем объекте.  Поместить их в любое  терме  устройство, которое может поддерживать температуру  150  +/-  20 гр. С.  Это  может быть  термо шкаф ,духовка,  гриль,  фен утюг и т д.  Оставить их там, на 50 – 60 минут  и  достать. Если  внешний вид  заведомо качественной трубы  и испытуемого образца  примерно одинаковы, то трубы которую Вы хотите применить на 99.9%  простоит 50 лет и более, а если в испытуемой трубе произошли серьезные изменения по отношению к образцу то риск, что через 3 – 15 лет будут проблемы с трубами очень высок. Фото МП труб после таких испытаний можно посмотреть на нашем сайте в статье № 2.

Фото № 4  с лева на право испытуемая труба, далее труба компании OVENTROP  далее труба ООО "Стандарт полимер".

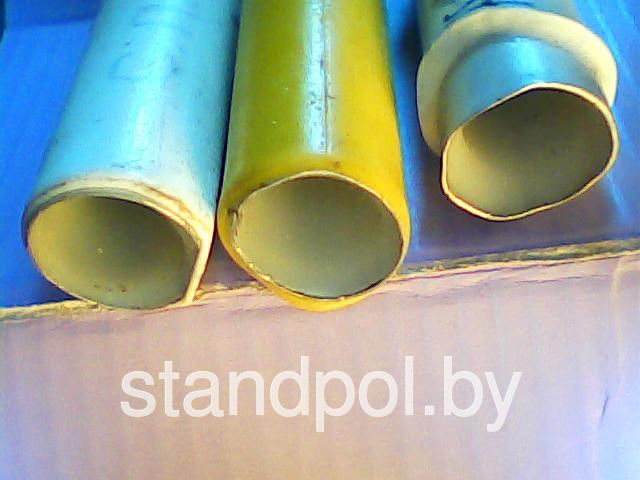

   Фото № 5 После испытаний с лева на право, труба компанииOVENTROP, далее труба ООО "Стандарт полимер" далее испытуемая труба

 Нами.были испытаны около  20 образцов  МП труб поступающих на рынок РБ . и только один иностранный производитель OVENTROP  поставляет на рынок РБ МП  трубы соответствующие стандарту ISO 22391

Я уже слышу возражения, что МП трубы при температуре 150  +/-  20 гр. С  не работают. Но так могут  утверждать только те, кто не знаком с теорией полимеров.  В общих чертах с теорией полимеров можно познакомится,на нашем сайте в статье №4.

Смысл данного испытания посмотреть,  как ведет себя испытуемая   МП труба при кратковременной тепловой нагрузке  в 150 гр. С, без давления,  по отношению к образцу . Проще говоря Вы создаете условия искусственного  старения полимера из которого изготовлена труба.

.

В разделе  "Статьи " на нашем сайте много информации  по МП трубам









Трубы металлопластиковые



Затратив  5 минут на ознакомление с нашей публикацией, Вы сможете разобраться, какие   трубы и фитинги  для систем отопления  с наружным диаметром и толщиной стенки труб 16х2, 20х2, 25х2.5 , 32х3 мм ; трубы для систем водоснабжения с наружным диаметром и толщиной стенки труб 16х2, 20х2мм ; трубы для "Теплого пола"  надо использовать, чтобы  гарантированный  срок работы  составлял 50 лет и более.

Трубы  выполненные  из полимера и металла  в дальнейшем МПТ это самые применяемые трубы в развитых странах Европы и странах Северной Америки. Логично, у наших посетителей возникает вопрос, а почему у наших потребителей  к трубам из металлопластика  для систем отопления, к трубам для систем водоснабжения из металлопластика   и трубам для теплого пола  из металлопластика  имеется крайне много замечаний , это  мягко говоря.

Основное замечание   ―    расслоение стенок труб  при их эксплуатации и соответственно они начинают течь.  Напомним  стенка  МПТ   состоит из 5 слоев .



Аббревиатура , нанесенная маркера тором  на металлопластиковую трубу на фото  PE-RT/AL/PE-RT.

 Расслоение металлопластиковых  труб  происходит ,  как утверждается в интернете,  из-за разных коэффициентов расширения   у алюминия и полимера входящих в состав стенки трубы. И так как, изменение температуры теплоносителя в трубе происходит постоянно   соединение полимер  алюминий не выдерживает и расслаивается . Действительно 90% металлопластиковых труб представленных на рынке РБ   расслаиваются. Возникает естественный  вопрос ,почему в Европе и Америке    МПТ эксплуатируются без проблем , а у нас с ними одни проблемы. И логическая цепочка приводит к  выводу . что качество МПТ,  которые применяются в Европе и Америке,   коренным образом отличается от качества МПТ  представленных на рынке РБ.   Практически все юридические лица ,  реализующие МПТ в РБ, имеют  весь комплект разрушительных  документов на использование их. И далее продолжив логические цепочки приходим к заключению , что требования, а иначе говоря   стандарты  на МПТ тубы в Европе и РБ  отличаются коренным образом. И это действительно так.  Если прочитать  стандарт РБ    СТБ– 1916 2008.С изменением № 1 «Трубы металлополимерные для систем отопления и водоснабжения».

 Автор данной  публикации действительно знает,  о чем он пишет, так как  изменение № 1 в этот стандарт вносил  автор данной стать и прошел все круги согласований и доказательств   очевидных, для автора статьи  истин в разных инстанциях .

 Белорусский стандарт списан с Европейского стандарта 20 летний давности, основной его недостаток   он не дает возможность закрыть   получение разрешительных документов на применение МПТ в РБ  изготовленных из материалов  низкого и среднего качества.  Отсюда и возникают все проблемы связанные с эксплуатацией  МПТ в РБ  и других странах СНГ.

.   В Европе   на данный вид продукции действуют  стандарты такие как:

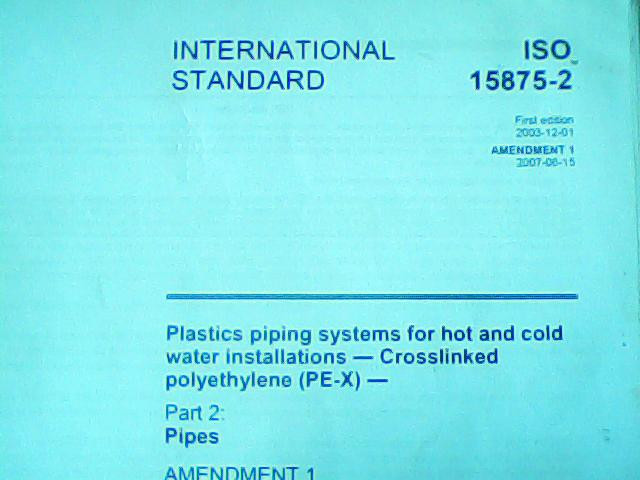

. ISO 15875, Fest edition 2003-12-01.Amendmen-1 2007-06-15. «Plastics piping systems for hot and cold water installations – Crosslinked  polyethylene PEX» опубликован в 2003 г.

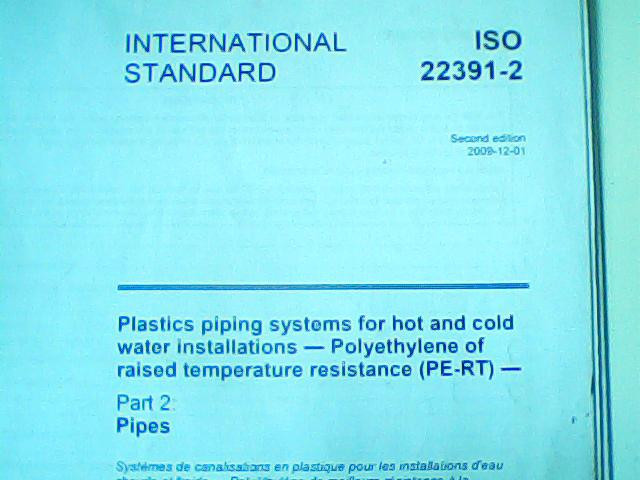

. ISO 22391, Fest edition 2007-15-01.Second edition 2009-12-01 «Plastics piping systems for hot and cold water installations –  Polyethylene, of raised temperature resistance PE-RT» опубликован в 2007 т.
.Эти новые  стандарты исключают проникновение на Европейский рынок  металлопластиковых труб на не соответствующих  новым стандартом  ISO Для этого в эти стандарты   вводится  два новых требования к полимерным трубам
1. Требование время  эксплуатации  металлопластиковые трубы для систем отопления, .металлопластиковые трубы для систем водоснабжения и трубы теплого пола из металлопластика  ―  должно составлять минимум 50 лет, с коэффициентом запаса по прочности 2.5 ( те если все условия эксплуатации  МП труб, изложенные в этих стандартах соблюдаются, то  расчетный срок службы труб будет 125 лет).
2.  Требование,  труба должна выдерживать температуру  теплоносителя  110 гр. С  в течение   8760 часов (один год ), с  окружным напряжением (давлением) в стенке трубы равным 2.1 МПа (21 Бар ,21 атм.) .
В СТБ 1916 2008 эти требования конечно отсутствуют

  Другие статьи на Нашем сайте,  более развернуто, дают информацию по всем элементам темы  отопление водоснабжение частного дома

С уважением директор ООО "Стандарт полимер"  Амельченко В.П.  тел. +375 29 676 51 42.



Данная статья написана для  тех Наших читателей, которые хотят разобраться, какие металлопластиковые трубы с аббревиатурой PE-RT/AL /PE-RT, действительно проработают   минимум 50 лет. Для тех, кто не верит словам ,продавцов металлопластиковых труб ,что продаваемая ими металлопластиковая труба хорошая, по тому, что ее сделал очень известный Европейский производитель. Вопрос в другом, на какой рынок этот известный Европейский производитель делает свои трубы ?  На  Европейский рынок  или на другой.

 В Европе требование к пластиковым трубам  определяются   стандартами ISO   ( The International Organization for  Standardization ).  На каждую  марку полимерного материала из которого изготавливаются трубы существует свой стандарт ISO. В нашем случае, это стандарт  на пластиковые трубы,  сделанные из полиэтилена повышенной термостойкости   PE-RT ( Polyethylene  of  raised temperature resistance).



 Как пример ― стандарта на трубы, из другой марки полимерного материала,  сшитый полиэтилен ― РЕХ ( Crosslinked polyethylene).



 Каждый такой стандарт  в своем составе имеет номограммы, которые показывают,  какой срок проработает труба выполненная из полимерного материала описываемого этим стандартом, при разных температурах и давлении, протекающей в низ жидкости.

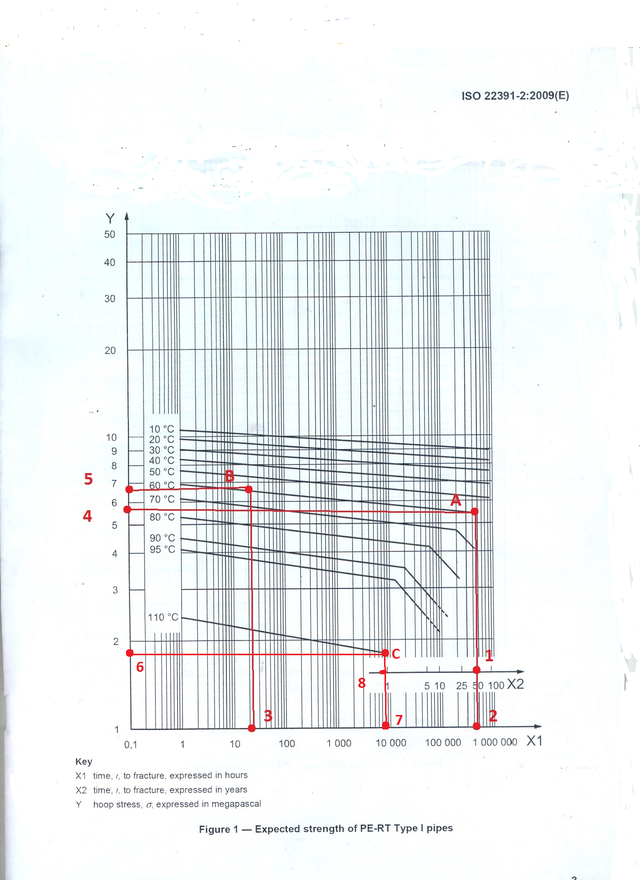

В данной статье Мы рассмотрим номограммы на трубы, взятые из стандарта ISO 22391-2. Так как полиэтилена повышенной термостойкости существует два   типа, Нами будут рассмотрены две номограммы на   PE-RT  Type 1 ( Тип 1 ) и  PE-RT  Type 2





Требование Еврейского стандарта ISO 22391-2  к трубам  РЕ-RT  тип 1.

Объясню нашим читателям, как пользоваться выше приведенной номограммой.

Черные наклонные линии, это линии температуры трубы, с шагом температур 10 гр. С.

Ось Х 1 – время работы трубы в часах.

Ось Х 2 – время работы трубы в годах.

Ось У ―  расчетное напряжение в стенке трубы в МПа (1 МПа = 10 Бар.). Не путать, с реальным  давлением в трубе. Эти две величина связаны формулой:

σ = Р трубы  *  нар.тр. -  L ст.тр.   / 2L ст.тр.;    отсюда пересчитываем реальное



Презентую новую публикацию о  услуге, которую предлагает  компания ООО «Стандарт полимер»

Хочешь сделать хорошо – сделай  Сам.

Реализация своими руками, с полной нашей поддержкой,  проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома

 С данной публикацией можно познакомится открыв одноименную вкладку   на  витрине главной  страницы  на  Нашем сайте.



давление в трубе – Р трубы  = σ  *  2L ст.тр /  Dнар.тр. ― L ст.тр.



 формула № 1



  Р трубы = σ * 2L ст. трубы /  D нар. трубы. ―  L ст. трубы.





σ ― расчетное напряжение в стенке трубы в МПа (1 МПа = 10 Бар.), ось У.

Р трубы ― давление в  трубе с параметрами  : Dнар.тр.- наружный диаметр трубы в  мм. и             L ст.тр.  – толщина стенки трубы в мм. (если конструкция трубы  содержит барьерный слой выполненный из алюминия или из полимера  EVOH, толщина этого слоя вычитается из толщины стенки трубы .Пример:  толщина стенки трубы 2 мм , толщина алюминиевой фольги 0.2 мм , толщина стенки трубы для наших расчетов составит 2 мм – о.2 мм= 1.8 мм  ).

  Рассмотрим пример как пользоваться данной номограммой .

Условие:  труба PE-RT/AL /PE-RT;  16 х 2 , выполненная из термостойкого полиэтилена  PE-RT –тип 1 ,марки  Dowlex – 2344 .С показателей  полимерного материала  Dowlex – 2344   и составлялся стандарт ISO 22391-2 . На сегодня это единственный полимерный материал в мире под аббревиатурой  PE-RT –тип 1, который соответствует этому стандарту.

Задача:  определить ,   сколько времени проработает труба  и с каким давлением  при температуре 60 гр. С , для точек А и В   обозначенных на выше приведенной номограмме, на наклонной с температурой 60 гр. С.

Спроектируем точку А на ось Х 1 (точка 1) получим значение   ― 438 000 часов , что соответствует 50 годам по оси Х 2 (точка 2). Теперь спроектируем точку А на ось У( точка 4) , получим значение  напряжение в стенке трубы  σ = 5.8 МПа.  Переведем это значение, по формуле №1, в реальное давление в трубе данной в условии  задачи .

Р трубы  = σ  *  2L ст.тр /  нар.тр. -  L ст.тр.   = 5.8 МПа * 2 *1.8 мм/(16 мм – 1.8 мм) =  1.47 МПа= 14.7 Бар.

Вывод  труба PE-RT/AL /PE-RT;  16 х 2 , выполненная из термостойкого полиэтилена  PE-RT –тип 1 ,марки  Dowlex – 2344, с режимом работы, находящимся в точке А , на наклонной с температурой 60 гр. С., проработает  с   постоянной температурой теплоносителя  в этой трубе  60 гр. С.   и  постоянным давлением  14.7 Бар. ― проработает 50 лет с коэффициентом запаса по сроку работы 1.5 ( требование  Еврейского стандарта ISO 22391-2  к трубам  РЕ-RT),  то есть ,  труба 100 % ― проработает 50 лет и с вероятностью 80- 90 % проработает ―  50 лет * 1.5 =75 лет.

  Рассмотрим все те же условия только  для точки  В  расположенной на наклонной с температурой 60 гр. С.

Проекция на ось Х1 (точка 3)   ― 30 часов.

Проекция на ось У ( точка 5) – 7.8 МПа.  Подставим эти значения в формулу -

Ртрубы  = σ  *  2L ст.тр /  нар.тр. -  L ст.тр.   = 7.8 МПа *2* 1.8 мм /16 мм – 1.8 мм = 1.98 МПа.

Вывод:  труба PE-RT/AL /PE-RT;  16 х 2 , выполненная из термостойкого полиэтилена  PE-RT –тип 1 ,марки  Dowlex – 2344, с режимом работы, находящимся в точке В , на наклонной с температурой 60 гр. С., проработает  с   постоянной температурой теплоносителя  в этой трубе  60 гр. С.   и  постоянным давлением  19.8 Бар. ― проработает 30 часов  с коэффициентом запаса по сроку работы 1.5 ( требование  Еврейского стандарта ISO 22391-2  к трубам  РЕ-RT),  то есть ,  труба 100 % ― проработает 30 часов  и с вероятностью 80- 90 % проработает ― 30 часов * 1.5 =45 часов.

  Теперь рассмотрим точку  С на выше приведенной номограмме. Для более точного понимания , изменим условия : труба PE-RT/AL /PE-RT; 32 х 3 , выполненная из термостойкого полиэтилена  PE-RT –тип 1 ,марки  Dowlex – 2344 .

   Задача:  определить ,   сколько времени проработает труба  и с каким давлением  при температуре 110 гр. С , для точки С  обозначенных на выше приведенной номограмме, на наклонной с температурой 110  гр. С.

Спроектируем точку С на ось Х 1 (точка 8) получим значение   ― 8760 часов , что соответствует  1 году по оси Х 2 ( точка 7). Теперь спроектируем точку С на ось У( точка 6) , получим значение  напряжение в стенке трубы  σ = 1.9 МПа. Переведем это значение, по формуле №1, в реальное давление в трубе данной в условии  задачи , с учетом того ,что в трубе PE-RT/AL /PE-RT; 32 х 3 ― наружный диаметр трубы 32 мм, толщина стенки 3 мм ,толщина алюминиевой фольги в конструкции трубы 0.3 мм.

Р трубы  = σ  *  2L ст.тр /  нар.тр. -  L ст.тр.   = 1.9 МПа *2* 2.7 мм /32 мм – 2.7 мм = 0.35 МПа  или 3.5 Бар.

Вывод:  труба PE-RT/AL /PE-RT;  32 х 3 , выполненная из термостойкого полиэтилена  PE-RT –тип 1 ,марки  Dowlex – 2344, с режимом работы, находящимся в точке С , на наклонной с температурой 110 гр. С., проработает  с   постоянной температурой теплоносителя  в этой трубе  110  гр. С.   и  постоянным давлением  3.5 Бар. ― проработает 8760 часов или 1 год  с коэффициентом запаса по сроку работы 1.5 ( требование  Еврейского стандарта ISO 22391-2  к трубам  РЕ-RT),  то есть ,  труба 100 % ― проработает 1 год  и с вероятностью 80- 90 % проработает ―  1 год * 1.5 =1.5 года.

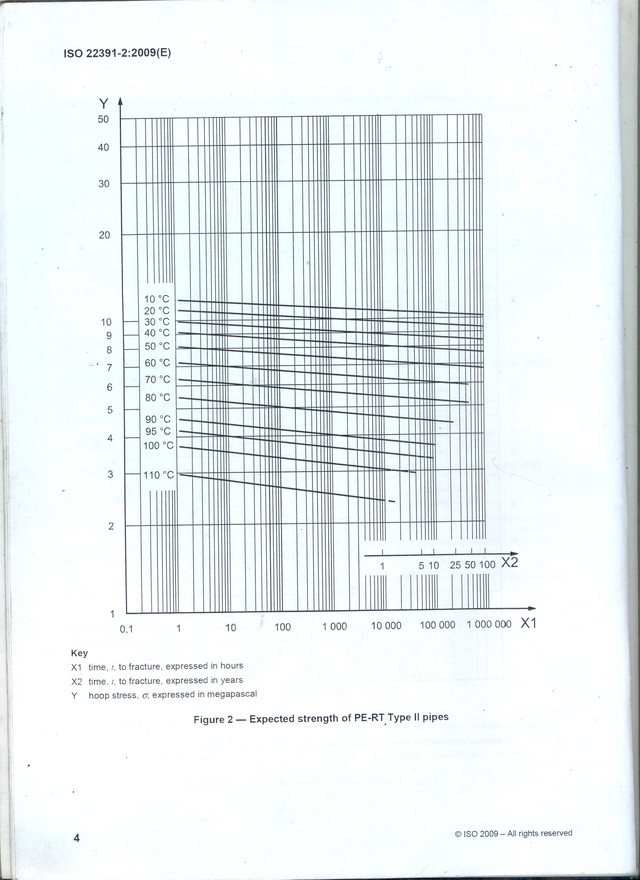

 Теперь рассмотрим  номограмму из того же Еврейского стандарта ISO 22391-2  к трубам  РЕ-RT  тип 2

.



 Этой номограмме  соответствует термостойкой полиэтилен PE-RT –тип 2 ,марки  Dowlex – 2388 .С показателей  полимерного материала  Dowlex – 2388   и составлялся стандарт ISO 22391-2 . На сегодня это единственный полимерный материал в мире под аббревиатурой  PE-RT –тип 2, который соответствует этому стандарту.

 Труба PE-RT/AL /PE-RT;    выполненная из полимерного  материала – термостойкий полиэтилен PE-RT –тип 2 ,марки  Dowlex – 2388 ,будет  более жесткая при изгибе,  по отношению к аналогичной трубе выполненная из полимерного  материала- термостойкий полиэтилен PE-RT –тип 1 ,марки  Dowlex – 2344. При аналогичных условиях  труба  выполненная из полимерного  материала – термостойкий полиэтилен PE-RT –тип 2 ,марки  Dowlex – 2388 ,будет  держать более высокое давление, по отношению к аналогичной трубе выполненная из полимерного  материала- термостойкий полиэтилен PE-RT –тип 1 ,марки  Dowlex – 2344 ,но по сроку работы труба  PE-RT –тип 1 ,марки  Dowlex – 2344 немного более  выше , чем  PE-RT –тип 2 ,марки  Dowlex – 2388.

 На основании всего выше изложенного постараюсь дать ответы на часто задаваемый вопрос нашими читателями.

Вопрос.   Какая толщина фольги в Вашей трубе?

Многие из Наших читателей думают, что чем толще алюминиевая фольга в трубе, тем лучше труба. Все с точностью наоборот . Если  Вы обратили внимание,  читая все выше изложенное,  то требование  Европейского стандарта ISO,  не учитывать в расчетах    слои, в конструкции труб, выполненные из материалов  не описываемых в данном стандарте. А так как  толщина стенки трубы прямо пропорциональна  давлению которые выдерживают трубы, а значит и  времени работы труб , то увеличение толщины фольги уменьшает толщину стенки трубы. У Вас может возникнуть законный вопрос, а зачем  делаются трубы с более толстой фольгой?  Ответ тоже достаточно простой. Технологическое оборудование для производства труб у данного производителя не позволят сваривать более тонкую фольгу. На сегодняшний день практически отсутствуют металлопластиковые трубы  с отклонением по толщине фольги от технологически обоснованного . Это для  металлопластиковых труб  16х2 и 20 х2  ― 0.19 – 0.2 мм;  25 х 2.5 и 26 х3 – 0.23 -0,25 мм;  32 х3  ― 0,3 мм

 И еще один важный  момент Мне хотелось бы отметить,,который вытекает из всего выше сказанного...В  Европе нет стандартов на пластиковые трубы выполненные  из разных марок полиэтилена. Как пример:  PE /AL /PE-RT;  PE  /AL / PEХ с.  На фото ниже показано отличие этих труб от классических.

Классическая металлопластиковая труба .Маркировка на трубе  PE-RT/AL /PE-RT









        со                                                                                                                  На  фото ниже наружный слой трубы выполнен из обычного полиэтилена низкого давления  HD-PE (High Density Polyethylene).  Маркировка на трубе PE/AL/PE-RT/





о поводпр Разъяснения продавцов металопллопластиковых труб,  с маркировкой на трубе   PE /AL /PERT ф, сводится к одному , что эти трубы  применяются   специально для   теплого пола, так как температура теплоносителя в теплом полу не высокая, примерно 45 гр. С., значит наружный слой  этой трубы можно сделать из обычного полиэтилена. Цена на эту трубу, не значительно  в меньшую сторону на 5 – 10 %,  отличается от трубы  PE-RT/AL /PE-RT.

 Но если Мы  обратимся к формуле № 1 в этой статье:

 давление в трубе – Ртрубы  = σ  *  2L ст.тр /  Dнар.тр. -  L ст.тр.

где - L ст.тр.   толщина стенки трубы, выполненной  из PE-RT.

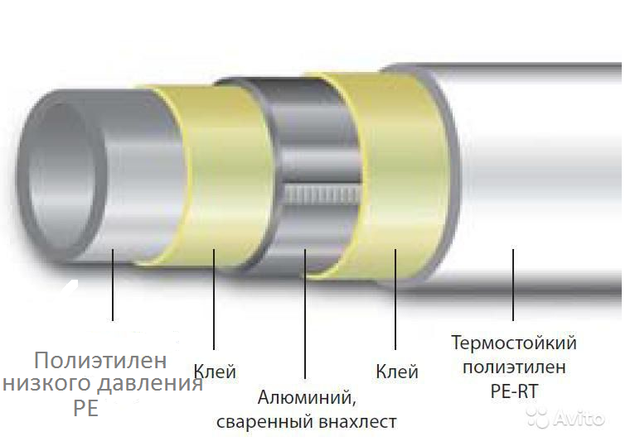

В нашем варианте   трубы PE /AL /PERT ф, только половина стенки трубы выполнена из PE-RT , а другая половина стенки трубы выполнена из абсолютно другого по термической стойкости полиэтилена,  сравним:







  Температура размягчения PE RT,   полиэтилен повышенной термостойкости  (аналог Dowlex 2388 Tipe ― 2 )  по Вика (50N, VST/8), °С.

124.5

ISO 306



 Температура размягчения  HD PE,  полиэтилен низкого давления (аналог ПНД: ПЭ – 100)  по Вика (50N, VST/8), °С.

77

ISO 306

Фф

  Предельные температуры размягчения  отличаются, примерно, в два раза. Значит и  расчет трубы PE /AL /PE- RT надо вести, по двум слоям этой трубы, отдельно.  Номограмма на полиэтилен HDPE в корне отличается от  полиэтилена PE-RT по стойкости к температуре .

Проще говоря, если труба PE /AL /PE- RT  прослужит в теплом полу 30 лет,то аналогичная труба PE-RT/AL /PE-RT прослужит 50 лет.

И  не факт, что прослужит 30 лет, эксплуатация  труб водяного теплого пола имеет много нюансов таких как:.

В много этажном домостроении используя эту трубу  для водяного теплого пола, Вам крайне сложно будет избегать кратковременного протекание в этой  трубе  теплоносителя с температурой  60 – 70 гр. С, а с учетом  достаточно высокого давления в системе много этажного домостроения ,использовать эти трубы категорически не рекомендую.

  В системах теплого  пола, где для регулирования температуры теплого пола, используются сервопривода, так как в трубу теплого пола будет попадать теплоноситель  с более высокой температурой, который в данный момент времени использует другой потребитель.   К примеру,  бойлер косвенного нагрева для приготовления горячей воды или радиаторное отопление. Температурный режим работы, этой трубы теплого пола ,будет крайне тяжелый.  Рекомендую для этой ситуации не использовать данную трубу.

В системах отопления, где используются твердотопливные котлы. В этих системах,  без применения  серьезной программируемой  автоматики управления котельной, попадание высокотемпературного теплоносителя, в трубы теплого пола,  очень высока. Рекомендую для этой ситуации не использовать данную трубу.

В выше приведенных ситуациях ,надо использовать только металлопластиковые трубы  PE-RT/AL /PE-RT, выполненные из полиэтилена повышенной термостойкости Dowlex 2344 или Dowlex 2388 . Только эти трубы способны проработать 50 лет в этих условиях .

У нашего читателя возникает законный вопрос, а за  чем производители труб делают трубы PE /AL /PE-RT?  Любой производитель пластиковых труб   производит трубы исходя из двух условий :

1.      Производимая им труба должна соответствовать стандартам на такой вид  изделий, действующий  в стране, куда эта продукция поступает.

2.       Желание,  крупного оптового покупателя, купить эту продукцию, как можно дешевле.

Стандартам  стран СНГ   труба PE /AL /PE-RT ― удовлетворяет , так как там нет ни слова. про 50 лет работы этих труб .А заработать на этой трубе, продавцы этого вида продукции.   могут  больше, чем на трубе PE-RT/AL /PE-RT.

 Я не исключаю, что со временем, возможно появление труб, так называемых в народе «  из сшитого полиэтилена» ,таких как   PE / EVOH /PE-RT или  PE /EVOH /PEХ с .

Теперь рассмотрим таблицу , которую дает производитель  полимерного материала Dowlex – 2344 и Dowlex – 2388 ―  компания   «DOW  Chemical» USA  крупнейший мировой химический концерн (-70 000 работающих.)

 Комментарий к таблице:

 К примеру ― металлопластиковая труба  с аббревиатурой PE-RT/AL/ PE-RT, размер  1 6 х 2 ,  при постоянной работе с температурой теплоносителя протекающего внутри трубы равного 110 гр. С и постоянным давлением в трубе  6.5 Бар,. изготовленной из полимерного материала  Dowlex 2344 прослужит 1.55 года, из Dowlex ― 2388 прослужит 1.47 года . Требование , Европейского стандарта ISO 22391( " Ke  factor ") к выше  приведенным параметрам работы трубы составит  1 год.

В тоже время, эта металлопластиковая труба, но с температурой теплоносителя  70 гр. С  и давлением 6.5 Бар,  из полимерного материала  Dowlex 2344  прослужит- 77.29 года, из  Dowlex 2388  -73.29 года . Требование , Европейского стандарта ISO 22391( " Ke  factor ") к этим условиям   работы трубы должен составлять 50 лет.

Колонка " Ke  factor " это требование Европейского стандарта ISO 22391 в годах. к сроку службы трубы из PE-RT .

 Еще одно отличие  труб выполненных  из термостойкого полиэтилена Dowlex – 2344 и  Dowlex – 2388, это  рекомендация производителя этого  материала, по применению  этих труб для питьевого водоснабжения



Теперь, как Мне кажется, после прочтения данного материала, у Нашего посетителя должно сложиться большее понимания о металлопластиковых  трубах, на которых написано ―  PE-RT/AL /PE-RT и фото труб ,которые во многих местах приводятся на нашем сайте становятся более понятными.

 Приведу фото,  результатов сравнительных  испытаний, Смысл данного испытания, посмотреть,  как ведет себя испытуемая труба, изготовленная  из термостойкого  полиэтилена  PE-RT ― марки Dowlex 2344,по отношению  к трубам других производителей,  у которых для производства трубы с надписью на трубе PE-RT/AL/ PE-RT примеряют полимерные материалы  других марок.  Испытание осуществляется  методом  искусственного термического  старения полиэтилена, из которого  изготовлены трубы.

Фото № 1  с лева на право- испытуемая труба, очень известного в РБ  Европейского производителя труб , далее труба компании из Германии " Oventrop,"  далее труба компании из РБ ― ООО "Стандарт полимер"

 Вид труб до испытаний.





Вид труб после испытаний

  Фото №2  С лева на право, труба компании Oventrop, далее труба ООО "Стандарт полимер" далее испытуемая труба. Трубу производства  компании "Стандарт полимер" берем за образец после  испытаний , так как Мы точно знаем, что она сделана из термостойкого полиэтилена PE- RT марки Dowlex 2344.. Труба компании из Германии  " Oventrop "    по внешнему виду, после испытаний, ни чем ни отличается от трубы компании "Стандарт полимер " . Исходя из этого, Мы делаем вывод, что труба компании из Германии  " Oventrop " тоже изготовлена  из термостойкого полиэтилена PE- RT марки Dowlex 2344. А вот труба, другого известного Европейского производителя, явно изготовлена не из этого материала.

    Результат  испытаний показывает, что временная  термическая  стойкость металлопластиковых труб изготовленных из термостойкого  полиэтилена PE-RT марки Dowlex 2344, на много выше, по отношению трубам других  производителей  металлопластиковых труб как известных так и не известных   ,которые для производства  своих труб используют термостойкий  полиэтилен  PE- RT других производителей этих  полимерных материалов  Могу  со 100 % уверенностью утверждать, что испытуемая металлопластиковая труба  сделанная не из термостойкого полиэтилена PE- RT марки Dowlex 2344., в лучшем случае будет работать не более  20 лет.

  Нами были испытаны около  20 образцов  металлопоастиковых труб  поступающих на рынок РБ . и только один иностранный производитель Oventrop,  поставляет на рынок РБ металлопластиковые  трубы соответствующие стандарту ISO 22391 со сроком работы минимум 50 лет. Сразу скажу, что компания ООО «Стандарт полимер» к продаже труб компании " Oventrop" не имеет ни, какого, отношения.



Затратив  5 минут на ознакомление с нашей публикацией, Вы сможете разобраться, какие   трубы и фитинги  для систем отопления  с наружным диаметром и толщиной стенки труб 16х2, 20х2, 25х2.5 , 32х3 мм ; трубы для систем водоснабжения с наружным диаметром и толщиной стенки труб 16х2, 20х2мм ; трубы для "Теплого пола"  надо использовать, чтобы  гарантированный  срок работы  составлял 50 лет и более.

Трубы  выполненные  из полимера и металла  в дальнейшем МПТ это самые применяемые трубы в развитых странах Европы и странах Северной Америки. Логично, у наших посетителей возникает вопрос, а почему у наших потребителей  к трубам из металлопластика  для систем отопления, к трубам для систем водоснабжения из металлопластика   и трубам для теплого пола  из металлопластика  имеется крайне много замечаний , это  мягко говоря.

Основное замечание   ―    расслоение стенок труб  при их эксплуатации и соответственно они начинают течь.  Напомним  стенка  МПТ   состоит из 5 слоев .



Аббревиатура , нанесенная маркера тором  на металлопластиковую трубу на фото  PE-RT/AL/PE-RT.

 Расслоение металлопластиковых  труб  происходит ,  как утверждается в интернете,  из-за разных коэффициентов расширения   у алюминия и полимера входящих в состав стенки трубы. И так как, изменение температуры теплоносителя в трубе происходит постоянно   соединение полимер  алюминий не выдерживает и расслаивается . Действительно 90% металлопластиковых труб представленных на рынке РБ   расслаиваются. Возникает естественный  вопрос ,почему в Европе и Америке    МПТ эксплуатируются без проблем , а у нас с ними одни проблемы. И логическая цепочка приводит к  выводу . что качество МПТ,  которые применяются в Европе и Америке,   коренным образом отличается от качества МПТ  представленных на рынке РБ.   Практически все юридические лица ,  реализующие МПТ в РБ, имеют  весь комплект разрушительных  документов на использование их. И далее продолжив логические цепочки приходим к заключению , что требования, а иначе говоря   стандарты  на МПТ тубы в Европе и РБ  отличаются коренным образом. И это действительно так.  Если прочитать  стандарт РБ    СТБ– 1916 2008.С изменением № 1 «Трубы металлополимерные для систем отопления и водоснабжения».

 Автор данной  публикации действительно знает,  о чем он пишет, так как  изменение № 1 в этот стандарт вносил  автор данной стать и прошел все круги согласований и доказательств   очевидных, для автора статьи  истин в разных инстанциях .

 Белорусский стандарт списан с Европейского стандарта 20 летний давности, основной его недостаток   он не дает возможность закрыть   получение разрешительных документов на применение МПТ в РБ  изготовленных из материалов  низкого и среднего качества.  Отсюда и возникают все проблемы связанные с эксплуатацией  МПТ в РБ  и других странах СНГ.

.   В Европе   на данный вид продукции действуют  стандарты такие как:
. ISO 15875, Fest edition 2003-12-01.Amendmen-1 2007-06-15. «Plastics piping systems for hot and cold water installations – Crosslinked  polyethylene PEX» опубликован в 2003 г.
. ISO 22391, Fest edition 2007-15-01.Second edition 2009-12-01 «Plastics piping systems for hot and cold water installations –  Polyethylene, of raised temperature resistance PE-RT» опубликован в 2007 т.
.Эти новые  стандарты исключают проникновение на Европейский рынок  металлопластиковых труб на не соответствующих  новым стандартом  ISO Для этого в эти стандарты   вводится  два новых требования к полимерным трубам
1. Требование время  эксплуатации  металлопластиковые трубы для систем отопления, .металлопластиковые трубы для систем водоснабжения и трубы теплого пола из металлопластика  ―  должно составлять минимум 50 лет, с коэффициентом запаса по прочности 2.5 ( те если все условия эксплуатации  МП труб, изложенные в этих стандартах соблюдаются, то  расчетный срок службы труб будет 125 лет).
2.  Требование,  труба должна выдерживать температуру  теплоносителя  110 гр. С  в течение   8760 часов (один год ), с  окружным напряжением (давлением) в стенке трубы равным 2.1 МПа (21 Бар ,21 атм.) .
В СТБ 1916 2008 эти требования конечно отсутствуют



Все о металлоплостиковых трубах , пресс  фитингах к ним, и другой информации по этой тематике, можно прочитать в разделе    "Статьи"   ― оглавление по статьям. Текст статей располагается в разделе " Новые статьи" на нашем сайте.

 Более полную информацию по данной тематике можно ознакомится на нашем сайте в разделе "статьи
