Описание
Водяной теплый пол своими руками – все, о чем не пишут в интернете по этой теме,но должен знать каждый перед принятием решения о его применении.
Все что ниже написано ― пишется не по принципу «у Меня есть товар и его надо продать и вся информация подводят именно к этому», а по принципу, есть законы физики и химии, которые пока ни кто не отменил, есть международные стандарты на продукцию, рассматриваемую в данной статье и т.д.
Главным решением в реализации задачи ― создании системы водяной теплый пол является решение о трубах которые будут уложены в "Теплый пол".
Объясню почему: все элементы составляющие систему водяного теплого пола в течении его эксплуатации можно заменить так как они установлены открыто а вот трубу заменить в бетонной стяжке теплого пола чрез 10 ― 15 лет его работы это большая проблема. в
о всех смыслах. как в финансовых так и и в плане огромных неудобств, которые будут созданы для людей эксплуатирующих эти помещения.
И так основной проблемой в создании системы водяной теплый для потребителя в РБ является проблема, как Ему разобраться, какая труба действительно прослужит 50 лет и более а какая прослужит 10 ― 15 лет .Сразу хочу сказать , что потребитель в РБ, ни как не защищен стандартами на эту продукцию существующими в РБ. В СТБ 1916 ― 2008 с изменением №1 ни слово не сказано о сроках работы данного вида продукции,, соответственно и требования к этому вилу продукции крайне низкие.
А вот Европейский потребитель защищен стандартами на этот вид продукции, где главным требованием является- срок работы трубы для внутренних систем отопления горячего водоснабжения и систем теплый пол 50 лет с коэффициентом запаса по долговечности ― 2.5 ( т.е . если соблюдаются все требования к эксплуатации этих труб, изложенные в этих стандартах, срок рвботы трубы может составить 125 лет).
Хочу предупредить сразу, что определить на вид, на цвет на зуб срок, который проработает труба, ни один специалист в этой области не сможет. Для этого надо производить специальные испытания . И кто бы Вам что не рассказывал и Вы не читали в интернете,комментарии продавцов данного вида продукции, это будет только их желание выдать желаемое за действительное.
Приобрести трубы для отопления, горячего холодного водоснабжения и водяного "Теплого пола" с гарантией работы 50 лет и более возможно, для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте
. Конечно, не специалисту в теории полимерных материалов , физико – химических свойствах этих материалов и пластиковых трубах, как одного из видов продукции из этих материалов, крайне сложно разобраться в том потоке информации, которая дается в разных источниках, в основном в интернете, по теме ― трубы для отопления водоснабжения и теплого пола.
Как производитель металлопластиковых труб и как специалист внесший изменение в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1 : считаю необходимым предупредить.
Совет 1. Не применяйте для водяных "Теплых полов" трубы без 100% кислородного барьера. Только трубы выполненные из металла или имеющие сплошной слой из металла имеют 100% кислородный барьер. Все остальные трубы с барьерным слоями ( EVOН и т.д.) в меньшей или в большей степени будут пропускать кислород.
Совет 2. Не променяйте для водяных" Теплых полов " трубы имеющие термический коэффициент расширения ( удлинения) более чем 100% отличающийся от аналогичного коэффициента бетона, равного 0.015 мм х гр. С / м.
Совет 3. Не подходите к выбору труб для "Теплого пола " исходя из цены трубы. Качество трубы (срок работы трубы ) это материал из которого она изготавливается. Производителей материалов для пластиковых труб со сроком эксплуатации как минимум 50 лет, в системах отопления и водоснабжения , меньше чем пальцев на одной руке . Стоимость этих материалов высокая и у любого производителя труб, цена на трубу сделанную из этих материалов не может быть ниже 1.3 уе металопластиковая и 0.7 уе без алюминиевого слоя в конструкции трубы. Утверждаю, как производитель труб закупающий материалы для производства, на прямую у производителей этих материалов, т.е. без посредников.
Совет 4. Не выполнение первых трех "Советов"" приведет практически сразу к малым проблемам ,а через 10 -15 лет к большим проблемам(по разным причинам ) ,как к проблеме работы "Теплого пола", так и ко всей системе отопления.
. Совет 5. Если выполнение трех первых "Советов" Вы, сантехник считаете не обязательным , рекомендую отказаться от применения водяного "Теплого пола".
Все что пишется ниже и в статьях на нашем сайте подробно объясняет, почему надо следовать первым трем советам.
Компания ООО "Стандарт полимер" с полной уверенностью маркирует свою металлопластиковую трубу сроком гарантии работы трубы 50 лет и более, т.к это гарантирует производитель полимерного материала, из которого изготавливается труба.
Это компания «DOW Chemical» USA ( крупнейший мировой химический концерн -70 000 работающих) изготавливающая « термостойкий полиэтилен PE-RT» под маркой Dowlex 2344 или 2388. Эта компания придумала этот материал и запатентовала его. Соответственно, МП трубы с аббревиатурой PE-RT/AL/ PE-RT соответствующая стандарту ISO 22391 должна быть изготовлена только из этого материала Dowlex 2344 или 2388
Таблица ниже корпорации «DOW Chemical» показывает сколько лет будет служить трубы изготовленные из полимерного материала Dowlex 2344 или 2388.
Комментарий к таблице:
К примеру ― металлопластиковая труба с аббревиатурой PE-RT/AL/ PE-RT, размер 1 6 х 2 , при постоянной работе с температурой теплоносителя протекающего внутри трубы равного 110 гр. С и постоянным давлением в трубе 6.5 Бар,. изготовленной из полимерного материала Dowlex 2344 прослужит 1.55 года, из Dowlex 2388 прослужит 1.47 года . Требование , Европейского стандарта ISO 22391( " Ke factor ") к выше приведенным параметрам работы трубы составит 1 год.
В тоже время, эта металлопластиковая труба, но с температурой теплоносителя 70 гр. С и давлением 6.5 Бар, из полимерного материала Dowlex 2344 прослужит- 77.29 года, из Dowlex 2388 -73.29 года . Требование , Европейского стандарта ISO 22391( " Ke factor ") к этим условиям работы трубы должен составлять 50 лет.
Колонка " Ke factor " это требование Европейского стандарта ISO 22391 в годах. к сроку службы трубы из PE-RT
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Если Вас заинтересовало это предложение то более подробно с ним можно ознакомится активизировав слово перейти или если желаете ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
. Презентация статьи № 12
Решение задачи ― водяной «Теплый пол» своими руками не сводится к решению ряда достаточно простых задач таких ,как: каким способом уложить трубу –« улиткой» или «змейкой», с каким шагом укладки.. Это решения важные, но не главные.
.1 Как писалось выше, является каккую трубу по типу и качеству уложить в теплый пол
2. Является решение ― какую систему отопления применить (только водяной «Теплый пол» или смешанную систему, радиаторное + «Теплый пол»).
3. Является решение ― какую систему регулирования применить, для отопления и водоснабжении всего здания (включая «Теплый пол»).
4. Является решение ― какое оборудование для управления котельной применить, а принятие этого решения требует принятие решения, об оборудовании и автоматике котельной.
Только потом начинать определятся с количеством контуров,, шагом укладки трубы в контурах водяного «Теплого пола», с местом расположения коллектора «Теплого пола» и т.д.
Такая последовательность действий и принятие по ним решений позволяет оценить, что, в конечном результате получится ― по уровню комфортности, ― по долговечности, ― по количеству времени, которое пользователь будет тратить на корректировки для эффективной работы системы, ― какой дополнительный расход топлива котельной (и не малый) потребуется.
Начнем с недостатков водяного «Теплого пола» и как их можно свести к минимуму и сделать достоинством.
Если только водяной «Теплый пол» используют для отопления жилых помещений, в которых требуется поддерживать температуру 20-22 гр. Сна высоте от пола 150-170 см. Для выполнения этого требования температура поверхности пола должна составлять 27 ― 29 гр. С.
Перепад (градиент) температуры , между полом и высотой над уровнем пола 150-170 см.. составит примерно ― 8 гр. С. Этот перепад температуры вызовет достаточно большие воздушные восходящие потоки от пола к потолку (эффект движения потоков воздуха с асфальта в жаркую солнечную погоду, но более ярко выраженный), и вся пыль, находящаяся на полу, этими потоками воздуха, будет подниматься вверх и постоянно висеть воздухе. Соответственно люди находящиеся в этом помещении будут в определенной степени дышать пылью. По этой причине, в развитых странах, отопление жилых помещений только «Теплым полом» практически не используется.
Продолжение данного раздела читайте на нашем сайте в разделе статьи.Статья № 11
Теперь о трубах, которые применяются для укладки в водяной «Теплый пол».
Начнем с простого и понятного примера из области полимерных материалов. Практически все наши читатели могли наблюдать, как ведут себя полимерные материалы (в обиходе называемые пластмасса или пластик) в течении времени их эксплуатации. Одни теряют свои свойства достаточно быстро 3 – 5 лет и они теряют свою эластичность, становятся хрупкими, теряют цвет и т. д. Можно сказать, что срок сохранения ими своих свойств заложенных при их производстве,а иначе говоря, срок их «жизни», составляет 3-5 лет. Как правило, это дешёвые, по цене материалы.
Есть полимерные материалы со сроком «жизни» 7 – 15 лет. Изделия из этих материалов по цене будут гораздо выше, чем цена у предыдущей группы материалов.
И есть группа полимерных материалов с достаточно длительными сроками эксплуатации от 20 и до 100 лет, соответственно и цены на эти материалы высокие.
И даже специалист с высокой квалификацией в области полимерных материалов на вид не определит, к какой группе по сроку «жизни» относится изготовленное из того или иного полимера изделие. Для определения срока « жизни» полимера надо провести определенные испытание этого материала и только после них можно говорить о том, к какой из трех групп относится полимер.
Каждый из Нас в повседневной жизни сталкивается с изделиями, рассчитанными на длительный срок эксплуатации, у которых многие элементы изготовлены из полимерных материалов. Когда изделие новое, все очень хорошо и красиво, но с течением времени, полимерные элементы, входящие в состав изделия (особенно это присуще не дорогим по цене изделиям, по отношению, к другим изделиям входящими в одну группу) начинают терять свои свойства. Полимерные элементы этих изделий начинают менять цвет, деформироваться, терять пластичность, становится хрупкими и от не больших усилий ломаться. То есть можно говорить, что « жизнь» этих полимерных материалов подошла к концу.
. А есть изделия, конечно более дорогие но цене, у который полимерные элементы входящие в состав изделия не теряют своих потребительских свойств долгие годы. Изделие само морально устаревает, но вид и функции, которые оно выполняет, остаются не низменными.
Особенно это видно на примере полимерных изделий входящих в состав автомобилей. У одних (дешевых) 5 – 7 лет и полимер «умер», у других (дорогих) с деталями, изготовленными из полимерных материалов 15 – 20 лет нет проблем.
Все о чем написано выше, в полной мере относится к полимерным материалам, из которых изготавливаются трубы. Срок службы трубы, это срок «жизни» полимерного материала, из которого она изготовлена. И ни какие самые известные производители полимерных труб, предлагающие свои трубы по очень хорошим ценам, абсолютно не гарантируют, что эти трубы будут служить 50 лет и более. Ведь производитель труб изготавливает трубы, а не материалы. А долговечность полимерной трубы, это срок « жизни» полимерного материала, из которого труба изготавливается и больше ничего. И чтобы у продавца данной продукции получилась очень хорошая цена, производителю труб приходится производить трубы из материала более дешевого соответственно с меньшим сроком эксплуатации. И производитель труб ни чем не рискует, ведь на территории РБ стандарты Евросоюза на эти изделия , где основным требованием является ― минимальный срок эксплуатации 50 лет, не действуют, а действует СТБ 1916 -2008, где требование по сроку эксплуатации вообще отсутствует.
Практически ни кто из продавцов продающих трубы не ответит на вопрос, а из какой марки материала и какого производителя материала, изготовлена труба, которая предлагается. Марку материала, не надо путать с типом материала РЕХ или РЕ – RТ.
Для большего понимания приведу сравнение из области автомобилей.
Продолжение данного раздела читайте на нашем сайте в разделе статьи.Статья № 11
Теперь, коротко о системах раскладки труб в системах «Теплый пол», не с точки зрения систем укладки труб, а с точки зрения расчета гидравлического сопротивления и соответственно балансировки всей системы водяного «Теплого пола»
Есть три основные типа укладки труб «Теплого пола» : Рис № 1 – улитка, Рис № 2 – змейка и Рис № 3 – двойная змейка. Какой из них лучше? Каждый имеет право на применение в зависимости от обстоятельств.
Красная часть трубы, половина длинна петли, условно принимается за горячую, а синяя за холодную.
Главное требование с точки зрения работоспособности системы водяного «Теплого пола» это
Потеря давления или гидравлическое потери одной петли не должно превышать 20 000 Па
( 20 Кпа, 0.2 Бар, 0.02 Мпа ).
Максимальная длинна петли теплого пола не должна превышать для трубы 16х2 – 100 метров для трубы 20х2 -140 метров .
При соблюдении этих правила не возникает опасности появления «запорной петли». Когда увеличение мощности насоса пропорционально увеличивает гидравлические потери, которые требуют большей мощности насоса и т.д.
Без : формул , но достаточно точно +/- 10 %, можно посчитать гидравлические потери в каждой петле «Теплого пола». Весь расчет строиться:
1. На скорости теплоносителя внутри трубы (при его температуре -30 гр. С) – примем ее максимальную для трубы 16 х 2 – 0.35 м/сек. и для трубы 20 х 2 – 0.2 м/сек. , т.е. при этих скоростях расход воды ( кг/ сек. )у этих труб будет примерно одинаковым. Эту скорость можно контролировать по расходомерам, установленным на гребенке «Теплого пола», на каждой петле.
2. На гидравлических потерях , при этой скорости и температуре теплоносителя, 1 метра прямого участка трубы: для трубы 16х2 –160 Па, для трубы 20х2 ― 50 Па.
3. На гидравлических потерях, при этой скорости и температуре теплоносителя, на каждом повороте трубы на поворот 90 гр. для трубы 16х2 – 35 Па, 20х2 ― 20 Па.. Поворот на 180 гр. труба 16х2 ― 70 Па, для трубы 20х2 ― 40 Па. Теперь каждый может посчитать, какие гидравлические потери будут в каждой петле « Теплого пола».
Приведу пример расчета Рис № 1.
Продолжение данного раздела читайте на нашем сайте в разделе статьи.Статья № 11
Теперь о группах оборудования осуществляющих регулирование температуры водяного «Теплого пола»
Пожалуй, это главная часть в системе водяного «Теплого пола». Она создает уровень комфортности, уменьшает или увеличивает проблемы для пользователя в процессе эксплуатации системы, и конкретно, до 40 % влияют на расход топлива, которое используется в котельной. А сегодня для Белоруссии оплата за потребляемый газ стала не маленькой. Привожу счет и разъяснения к этому счету, полученные Мной ( живу в частном доме) от газоснабжающей организации.

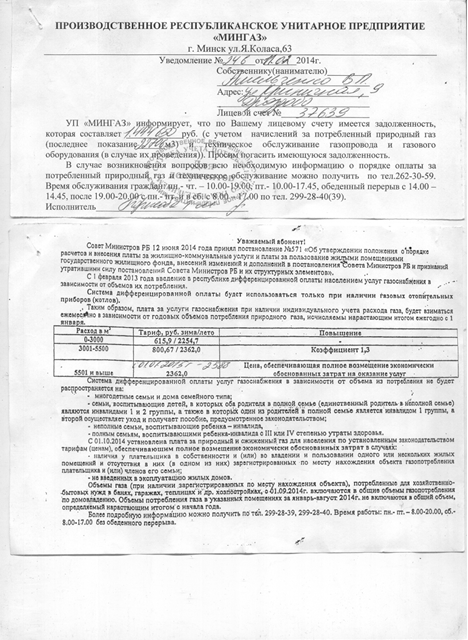

Пожалуй, это главная часть в системе водяного «Теплого пола». Она создает уровень комфортности, уменьшает или увеличивает проблемы для пользователя в процессе эксплуатации системы, и конкретно, до 40 % влияют на расход топлива, которое используется в котельной. А сегодня для Белоруссии оплата за потребляемый газ стала не маленькой. Привожу счет и разъяснения к этому счету, полученные Мной ( живу в частном доме) от газоснабжающей организации.
Правильное решение задачи регулирования температуры водяного «Теплого пола», по важности принятия решения, сравнима с принятием решения о типе и качестве трубы в данных системах.
Сначала рассмотрим принципы регулирования.
применяемые для систем водяных «Теплых полов» их два
1. Пропорциональное регулирование ― «П» регулирование .
Принцип этого регулирования: Задающий датчик, снимающий показания с объекта регулирования ( место расположения датчика, может быть, над объектом, внутри или снимать показания с теплоносителя объекта регулирования) воздействует на исполнительное устройство регулирования. Если это сказать простым языком датчик, увидел отклонение от температуры задания, дал команду исполнительному устройству на то или иное пропорциональное действие. Один датчик может работать с одним или несколькими исполнительными механизмами.
Как правило, это достаточно дешёвые и соответственно простые, не имеющие электронных компонентов приборы. Эти приборы, крайне не эффективно, решают задачи по регулированию температуры водяного «Теплого пола» в отношении расхода топлива котельной.
2. Пропорциональные, интегральные – «ПИ» или пропорциональные, интегральные, дифференциальные -«ПИД» регуляторы.
Этот способ регулирования появился вместе с созданием малогабаритных компьютерных систем, называемых « контроллерами». Контроллер ― это, миникомпьютер, законченное устройство, сделанное для решения конкретных задач.
Продолжение данного раздела читайте на нашем сайте в разделе статьи.Статья № 11
Другие статьи на Нашем сайте, более развернуто, дают информацию по всем элементам темы отопление водоснабжение частного дома
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51 42.
Характеристики
Основные | |
---|---|
Производитель | Стандарт Полимер |
Страна производитель | Беларусь |
Область применения трубы | Для горячего водоснабжения, Для систем кондиционирования, Для транспортировки агрессивных сред, Для питьевой воды, Для систем орошения, Для транспортировки сжатого воздуха, Для систем отопления, Для холодного водоснабжения |
Максимальная рабочая температура | 95 град. |
Максимальное рабочее давление | 20 бар |
Наружный диаметр | 16.2 мм |
Внутренний диаметр | 12.16 мм |
Толщина стенки трубы | 2 мм |
Толщина слоя металла | 0.2 мм |
Максимальная кратковременно допустимая температура | 110 град. |
Разрушающее давление | 50 бар |
Минимальный радиус изгиба вручную | 50 мм |
Радиус изгиба с применением инструмента (трубогиба, кондуктора) | 40 мм |
Коэффициент линейного расширения | 0.025 мм/м*град |
Гарантийный срок | 50 лет |
Сечение трубы | Круглое |
