Описание
Приобрести трубу водяного"Теплого пола" с гарантией работы 50 ЛЕТ и более ВОЗМОЖНО, для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте.
Как производитель металлопластиковых труб и как специалист внесший изменения в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1 : считаю необходимым предупредить.
Совет 1. Не применяйте трубы для отопления и трубы для водяных "Теплых полов"без 100% кислородного барьера. Только трубы выполненные из металла или имеющие сплошной слой из металла имеют 100% барьер. Все остальные трубы с барьерным слоями ( EVOН и т.д.) в меньшей или в большей степени будут пропускать кислород.
Совет 2. Не променяйте для водяных" Теплых полов " трубы имеющие термический коэффициент расширения ( удлинения) более чем 100% отличающийся от аналогичного коэффициента бетона, равного 0.015 мм * гр. С / м.
Совет 3. Не подходите к выбору труб водяного "Теплого пола " исходя из цены трубы. Качество трубы (срок работы трубы ) это материал из которого она изготавливается. Производителей материалов для пластиковых труб со сроком эксплуатации как минимум 50 лет, в системах отопления и водоснабжения , меньше чем пальцев на одной руке . Стоимость этих материалов высокая и у любого производителя труб цена на трубу сделанную из этих материалов не может быть ниже (для труб 16х2) 0.98 евро.. Утверждаю, как производитель труб закупающий материалы для производства на прямую у производителей этих материалов, т.е. без посредников.
Совет 4. Не выполнение первых трех "Советов"" приведет практически сразу к малым проблемам ,а через 10 -15 лет к большим проблемам(по разным причинам ) ,как к проблеме работы водяного"Теплого пола", так и ко всей системе отопления.
. Совет 5. Если выполнение трех первых "Советов" Вы, сантехник считаете не обязательным , рекомендую отказаться от применения водяного "Теплого пола".
Все что пишется ниже и в статьях на нашем сайте подробно объясняет почему надо следовать первым трем советам.
Теперь, коротко о системах раскладки труб в системах «Теплый пол», не с точки зрения систем укладки труб, а с точки зрения расчета гидравлического сопротивления и соответственно балансировки всей системы водяного «Теплого пола»

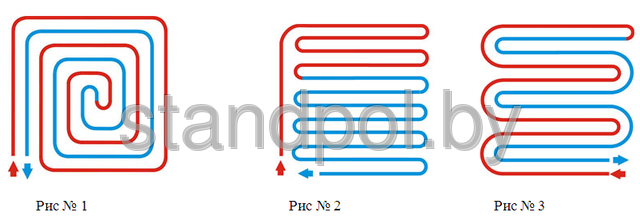

Есть три основные типа укладки труб «Теплого пола» : Рис № 1 – улитка, Рис № 2 – змейка и Рис № 3 – двойная змейка. Какой из них лучше? Каждый имеет право на применение в зависимости от обстоятельств.
Красная часть трубы, половина длинна петли, условно принимается за горячую, а синяя за холодную.
Главное требование с точки зрения работоспособности системы водяного «Теплого пола» это
Потеря давления или гидравлическое потери одной петли не должно превышать 20 000 Па
( 20 Кпа, 0.2 Бар, 0.02 Мпа ).
Максимальная длинна петли теплого пола не должна превышать для трубы 16х2 – 100 метров для трубы 20х2 -140 метров .
При соблюдении этих правила не возникает опасности появления «запорной петли». Когда увеличение мощности насоса пропорционально увеличивает гидравлические потери, которые требуют большей мощности насоса и т.д.
Без : формул , но достаточно точно +/- 10 %, можно посчитать гидравлические потери в каждой петле «Теплого пола». Весь расчет строиться:
1. На скорости теплоносителя внутри трубы (при его температуре -30 гр. С) – примем ее максимальную для трубы 16 х 2 – 0.35 м/сек. и для трубы 20 х 2 – 0.2 м/сек. , т.е. при этих скоростях расход воды ( кг/ сек. )у этих труб будет примерно одинаковым Эту скорость можно контролировать по расходомерам, установленным на гребенке «Теплого пола», на каждой петле.
2. На гидравлических потерях , при этой скорости и температуре теплоносителя, 1 метра прямого участка трубы: для трубы 16х2 –160 Па, для трубы 20х2 ― 50 Па.
3. На гидравлических потерях, при этой скорости и температуре теплоносителя, на каждом повороте трубы на поворот 90 гр. для трубы 16х2 – 35 Па, 20х2 ― 20 Па.. Поворот на 180 гр. труба 16х2 ― 70 Па, для трубы 20х2 ― 40 Па.
Теперь каждый может посчитать, какие гидравлические потери будут в каждой петле « Теплого пола».
Приведу пример расчета Рис№ 1. Условие; труба 16х2 , длинна петли 80 метров. Шаг ( расстояние между трубами в петле «Теплого пола») влияет на расчёты, но выше приведенные условия рассчитаны для среднего шага 150 мм.
1. Определяем гидравлические потери в трубе разложенной по прямой линии 80 метров х 160 Па = 16 000Па.
2. Считаем количество углов по 90 гр и по 180 гр. в нашей схеме Рис № 1 получается 18 углов по 90 гр. и 2 угла по 180 гр.
3. Определяем гидравлические потери на углах 90 гр. 18 углов х 35 Па = 630 Па. и 2 угла по 180 гр. – 2 угла х 70 Па.= 140 Па.
4. Суммируем все потери 16 000 Па + 630 Па + 140 Па = 16 770 Па
основные условия для этой петли выполнены: меньше 20 000 Па. и меньше 100 метров длинна петли
Эти расчеты важны для балансировки петель «Теплого пола» , подключенных к одной гребенке, для его нормальной работы , т. к . для одной гребенки т надо стараться сделать так, чтобы гидравлические потери самой длинной петли и самой короткой петли отличались примерно не более чем на 30 %,. и чем меньше отличие тем лучше .
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Если Вас заинтересовало это предложение то более подробно с ним можно ознакомится активизировав слово перейти или если желаете ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
И теперь вернемся к вопросу схем укладки трубы представленных на рис 1,2,3.
Схема укладки Рис № 2 «двойной змейки» имеет примерно на !0 % большее гидравлические потери, при одних и тех же условиях работы, чем схема на Рис № 1-« улитка». Значит, петлю с меньшей длиной лучше уложить « двойной змейкой», чтобы увеличить гидравлические потери петли и приблизить их к гидравлическим потерям самой длинной петли, а самую длинную петлю возможно лучше уложить трубой 20 х 2 ,чтобы снизить гидравлические потери в этой петле и приблизить их к самой короткой. Так манипулируя схемами укладки и диаметром труб можно уменьшить разброс гидравлических потерь в петлях «Теплого пола» подключенных к одной гребенке.
Теперь вернемся к началу статьи и рассмотрим более подробно совет №1.
.ПОСЛЕДСТВИЯ ЭКСПЛУАТАЦИИ СИСТЕМ С ТРУБАМИ БЕЗ 100%КИСЛОРОДНОГО БАРЬЕРА (Рис. 1-2)
Рис.1- Разрушение водяного насоса в результате насыщения теплоносителя кислородом ; Рис.2 ― скан поверхности ротора насоса (Сканированный мультмикроском СММ-2000)
.
ДИФФУЗИЯ КИСЛОРОДА В ЗАМКНУТЫХ ВЫСОКОТЕМПЕРАТУРНЫХ СИСТЕМАХ РАДИАТОРНОГО ОТОПЛЕНИЯ
Влияние диффузии кислорода в полимерных трубах на замкнутую высокотемпературную систему (радиаторное отопление) хорошо известно. Проникающий через стенки трубы кислород насыщает разогретый до высокой температуры теплоноситель пузырьками кислорода, порождая кавитационные процессы в насосах (Рис.1)), во всех других металлических элементах трубопроводной системы:
Процессы кавитации несколько усиливают образованием слабых кислот в теплоносителе в результате повышения концентрации того же кислорода , что вызывает ускоренную коррозию и старение нагревательных котлов , насосов , запорно-регулирующей арматуры , радиаторов отопления( если радиаторы отопления сделаны из алюминия , проблем возникает еще больше) и другого металлического оборудования.
Высокая кислородо проницаемость полимерных труб может привести к разрушению металлических узлов в довольно короткие сроки: 3-5 лет.
ДИФФУЗИЯ КИСЛОРОДА В ЗАМКНУТЫХ НИЗКОТЕМПЕРАТУРНЫХ СИСТЕМАХ ОТОПЛЕНИЯ (ТЕПЛЫЕ ПОЛЫ, ПАНЕЛЬНОЕ ОТОПЛЕНИЕ)
До недавнего времени считалось, что диффузия кислорода создает проблемы только в высокотемпературных системах, но в конце 2011 года авторитетная шведская лаборатория EXOVA (ранее Bodycote Polymer) завершила 12-ти летние испытания полимерных труб в замкнутых низкотемпературных системах отопления (теплых полах, панельном отоплении). Результаты оказались несколько неожиданными, Рис. 5.. Заиливание стенок однослойной трубы в низкотемпературной системе отопления (Exova, 2011)
В низкотемпературных замкнутых системах отопления в кислородо проницаемых трубах (PEX, PPR, PPR-FG-PPR) проникающий через стенки трубы в теплоноситель кислород провоцирует развитие аэробных микроорганизмов, в результате стенки трубы заиливаются продуктами жизнедеятельности аэробных бактерий, и трубопроводная система со временем выходит их строя, теряя свою пропускную способность
Более подробно совет № 3
Металлопластиковые трубы (в дальнейшем МП трубы) появились на рынке РБ с начала 1985 г. основные поступления шли , не большими партиями , в РБ из Польши. Качество этих труб было достаточно высокое и практически все МП трубы, установленные потребителями в этот период , эксплуатируются и по сей день. Но примерно с 1995 г начали поступать Китайские подделки под маркой известных Европейских брендов по низкой цене и низкого качества. И для Европейских производителей МП труб встал вопрос, как сохранить свое присутствие на рынках стран СНГ и не отдать его Китайцам. А эту проблему им можно было решить только одним способом, резко снизить цены на свои МП трубы поставляемые на этот рынок ,соответственно применив более дешевых и конечно менее качественные материалы И многие известные Европейские производители пошли на это,
И примерно с 2005 г с МП трубам изготовленным в Европе и приобретенным на рынках СНГ ,после примерно 1995 г ., начинают появляться проблемы с их эксплуатацией. Соответственно многие потребители начинают отказываться от этого типа труб, а поставщики труб начинают поставлять на рынок РБ другие типы труб, такие как полипропиленовые и появившиеся недавно на нашем рынке, так называемые в народе, трубы из «сшитого полиэтилена». Везде и в интернете пишется, что это трубы из новых современных материалов очень хороши для труб водяного «Теплого пола". На счет новых современных материалов это чистой воды обман Эти трубы имеют крайне много недостатков. И примерно через 10 ― 12 лет в системах отопления и трубах водяной «Теплый пол» начнутся проблемы с остановкой протока воды в трубах, из-за отсутствия полноценного барьерного слоя для кислорода .
Для подтверждения всего выше сказанного привожу две фотографии труб
1 фотография. Три новые трубы из термостойкого полиэтилена PE-RT/AL/PE-RT Две из материала Dowlex2388(белого цвета) и Dowlex 2344 (желтого цвета) производства ООО «Стандарт полимер» и третья труба известного Европейского производителя.
2 фотография . Трубы после термического воздействия в термокамере температурой 125 гр.С в течении 12 часов . Результат, как говорится на лицо. Третья труба сделана явно не из полимерного материала Dowlex и срок ее эксплуатации примерно 10-15 лет , на 60-70% будет меньше чем у труб для изготовления которых применялся полимерный материалсоответствуюших стандарту ISO.
•
.
И так ведут себя практически все металлопластиковые трубы представленные на рынке РБ. ВНЕ ЗАИСИМОСТИ ОТ ИЗВЕСНОСТИ БРЕНДА ПРОИЗВОДИТЕЛЯ ТРУБЫ. И только МП трубы таких Немецких производителей как OVENTROP и TECE довольно шороко представленные на рынке РБ сделаны из полимерного материала соответсрующих Европейскому стандарту ISO.
Только одна компания в мире производитель полимерного материала «термостойкий п олиэтилен» PE-RT.
Это компания «DOW Chemical» USA ( крупнейший мировой химический концерн -70 000 работающих) изготавливающая « термостойкий полиэтилен PE-RT» под маркой Dowlex 2344 или2388
таблица №1 сравнительная характеристики труб сделанных из разных типов полимеров.
примечание
Dowlex 2344, PE-RТ тип 1
Dowlex 2388, PE-RТ тип 2
Таблица №2 Срок службы в годах труб выполненных из полимерного материала PE-RТ Dowlex 2344,Dowlex 2388. При воздействии на них разных постоянных температур
Ke factor -требование стандарта ISO 22293 к этому типу труб
Другие статьи на Нашем сайте, более развернуто, дают информацию по всем элементам темы отопление водоснабжение частного дома
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51 42.
Характеристики
Основные | |
---|---|
Производитель | Стандарт Полимер |
Страна производитель | Беларусь |
Область применения трубы | Для горячего водоснабжения, Для питьевой воды, Для транспортировки сжатого воздуха, Для систем отопления, Для холодного водоснабжения |
Гарантийный срок | 50 лет |
