Гидро стрелка ,что это такое?
- В наличии
- Оптом и в розницу
161,59 руб.
Показать оптовые цены- +375 (17) 510-35-88городской
- +375 (17) 510-35-88факс
Описание
На фото № 1 показана классическая схема организации системы отопления и горячего водоснабжения с использованием гида стрелки, позиция, 1( гидра распределителя) для зданий и сооружений.
Фото №1
Позиция 1 ― гидра стрелка.
Позиция 2- котел.
Позиция 3 ― контур бойлер косвенного нагрева организация.горячего водоснабжения.
Позиция 4 ― контур радиаторного отопления.
Позиция 5 ― контур теплого пола.
Позиция 6 ― регистр подачи нагретого теплоносителя котлом 2.
Позиция 7 ― регистр возврата теплоносителя, прошедшего через отопительные приборы, обратно в котел 2.
Позиция 8 ― циркуляционный насос котла . 1 контур ― котел 2, насос 8, гидра стрелка 1
Позиция 9 ― циркуляционный насос бойлера. 2 контур ― бойлер , насос 9, гидра стрелка 1.
Позиция 10 ― циркуляционный насос радиаторного отопления . 3 контур ― радиаторы, насос 10, гидра стрелка 1.
Позиция 11 ― циркуляционный насос теплого пола. 4 контур ― теплый пол, насос 11, гидра стрелка 1.
На фото 2 показана та же схема, только без гидрострелки.
Итак за чем нужна гидра стрелка?

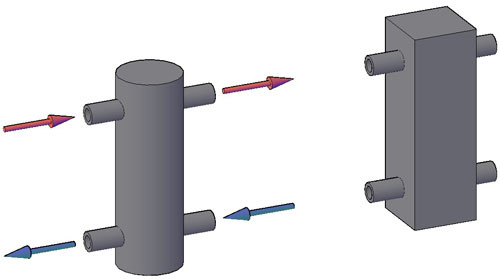

Начнем с первого вопроса- за чем нужна гидра стрелка ? Или проще почему, схема представленная на фото № 1 лучше во всех отношениях, чем схема представленная на фото № 2. На фото ниже показаны одни из возможных видов гидра стрелок.
Я отлично понимаю, что не все наши читатели владеют знаниями в области теплотехники и гидравлики. а эти знания желательны для понимания необходимости установки гидра стрелки. Гидра стрелка не является абсолютно новым элементом в схемах котельного оборудования, это развитие элемента системы обвязки котельной под названием бай пасс. Бай пасс это оборудование в котельной ,которое позволяет возвращать нагретый теплоноситель вышедший из котла, сразу направить в обратный трубопровод котла. Это делается для уменьшения разницы температур теплоносителя между входным и выходным трубопроводом Разница в температурах теплоносителя между входным и выходным трубопроводом не должна быть более 15 гр. С.
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Если Вас заинтересовало это предложение то более подробно с ним можно ознакомится активизировав слово перейти или если желаете ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
. Рассмотрим этот вопрос с точки зрения науки гидравлики, как движение жидкости в четырех контурах и одним общим узлом для этих контуров ― гидрострелкой. Соответственно каждый контур имеет свой расход жидкости ― литров в минуту, который зависит от гидравлического сопротивления контура и мощности циркуляционного насоса этого контура. Один из контуров греет теплоноситель, а три другие его потребляют. Расход потребления теплоносителя у потребляющих контуров не постоянная величина, а имеет динамику во времени. Соответственно, изменение расхода одного из потребляющих контуров не должно влиять на расходы других контуров. Рассмотрим упрощенный пример на двух контурах. Контур 2 можно представить как сумма расходов трех потребляющих контуров имеющий постоянную динамику изменения во времени. .
Насос Н1 в контуре 1 создает расход Q1 через гида стрелку. Насос Н2 в контуре 2 создает расход Q2. через гидра стрелку Перемешивание теплоносителя происходит в гидра стрелке. Рассмотрим три возможных cитуации потребления Q2 контуром 2 , с учетом того, что расход Q1 контура 1 имеет постоянную величину во времени
Рассмотрим три возможные ситуации::
Ситуация № 1 -. Q1 > Q2 Вертикальное движение теплоносителя в гидра стрелке происходит сверху вниз , то есть часть теплоносителя из контура 1 возвращается через гида стрелку обратно в котел.
Cитуация № 2 ― Q1 = Q2 Вертикальное движение теплоносителя в гидра стрелке отсутствует то есть теплоноситель из контура 1 полностью проникает в контур 2 и как бы создают один контур.
Ситуация № 3 ― Q1 < Q2 Вертикальное движение теплоносителя в гидра стрелке происходит снизу вверх, то есть часть теплоносителя из контура 2 возвращается через гидра стрелку обратно в этот контур.
Теперь рассмотрим требование к конструкции гида стрелке,. оно одно и основное., Скорость движения теплоносителя не должна превышать 0,1 метра в секунду при ситуациях № 1 и 3. Обеспечивается это требование за счет большой площади поперечного сечения гидра стрелки, которое в разы должно превышать площадь поперечного сечения самой большой по диаметру трубы в системе обвязки данной котельной.
Низкая скорость движения теплоносителя в гидра стрелке позволяет решить крайне важные проблемы в работе котельной :
1. Дает возможность осесть на дно гидра стрелки, с возможностью его последующего удаления ,мусора в теплоносителе постоянно образующегося в оборудования и трубопроводах всех систем отопления. На фото №3 показана установка крана слива на гида стрелке.
2. При низких скоростях теплоносителя в гидра стрелке, из теплоносителя хорошо отделяются микроскопические пузырьки воздуха , то есть еще одной из очень важных возможностей этого элемента котельной является выполнение роли сепаратора ( удалять пузырьки воздуха из теплоносителя) . Пузырьки воздуха поднимаются в верхнюю часть гидра стрелки и автоматически удаляются, смотри фото № 3.
3. Гидра стрелка дает возможность создать естественную конвекцию теплоносителя в ней Другими словами дает, возможность горячему теплоносителю подниматься вверх, а холодному опускаться вниз. Это свойство крайне важно оно позволяет в гидра стрелке создать необходимый температурный напор, так как имеются потребители тепла с разными необходимыми для них температурами теплоносителя. Как пример бойлер косвенного нагрева требует температуру 70 гр. С, теплый пол ― 40 гр. С, а радиаторное отопление 55 гр.С.
4. Исключить гидродинамическое влияние на включение ,отключение циркуляционных насосов контуров или изменение в рас ходе теплоносителя в отдельных контурах системы Другими словами гидра стрелка позволяет исключить влияние работы одного циркуляционного насоса на другой.
И последний вопрос . В каких случаях нужна гидра стрелка?
Для схемы отопления представленной не фото№ 1 гидра стрелка ― необходима Только в одном случае гидра стрелка не нужна, это когда в системе отопления только один отопительный контур.
И так итожим Применение гидра стрелки в организации системы отопления позволяет сделать эту систему стабильной, в которой тепло по отапливаем помещениям распределяется в точно заданных потребителям пропорциях. В которой перерегулирование ( отклонение от заданных значений) становится на много меньше чем в варианте без гида стрелки.
Конечно, одной гидра стрелкой всех проблем в системе отопления, как это пишут в интернете, решить не возможно, но сделать эту систему более экономичной и устойчивой это точно позволяет. Дальнейшее совершенствование системы отопление идет по пути правильного выбора оборудования для системы отопления и применение современных электронных систем управления отопления ,горячего и холодного водоснабжения .
Другие статьи на Нашем сайте, более развернуто, дают информацию по всем элементам темы отопление водоснабжение частного дома
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51 42.
