Пресс фитинги для металлопластикоавых труб срок работы 50 лет
- В наличии
- Оптом и в розницу
5 руб.
Показать оптовые цены- +375 (17) 510-35-88городской
- +375 (17) 510-35-88факс
Описание
Что надо обязательно знать о пресс фитингах, чтобы срок их эксплуатации составлял не менее 50 лет ― равный сроку эксплуатации металлопластиковых труб, которые эти фитинги соединяют.
Конструкция пресс фитинга с профилем обжима «U». ( тип фитинга ― соединитель металлопластиковых труб).
а ― корпус фитинга.
b ― уплотнительные, мягкие. кольцевые прокладки.
с – прессовочные гильзы из металла.
d ― полимерный держатель ― удерживающий прессовочную металлическую гильзу на корпусе фитинга.
Теперь о основных требованиях к пресс фитингам и металлопластиковым трубам, так как труба и фитинг эта общая конструкция и эта конструкция должна быть равно прочной и работать 50 лет и более.
Начнем с требованиям. Если Вы думаете, что пресс фитинги можно выбрать по внешнему виду, то Вы глубоко ошибаетесь. Как говорится «черт кроется в деталях» .
Деталь 1 – корпус фитинга должен быть технологически произведен методом «горячего прессования». В двух словах о сути технологии ― определенная по весу заготовка латуни разогревается в индукционной печи до температуры 700 – 750 гр. С , затем этой разогретой заготовке с помощью мощного пресса предают форму корпуса фитинга. Этот метод позволяет исключить образование скрытых воздушных полостей в корпусе фитинга и соответственно исключает преждевременное разрушение корпуса фитинга во время его эксплуатации.
Для полноты картины ― существует вторая технология изготовления корпусов фитингов- это метод литья расплавленной латуни в форму (коккель) под низким давлением. Данная технология не позволяет полностью исключить образования воздушных микро полостей в корпусе фитинга.
Сразу скажу по внешнему виду корпуса фитинга, не специалисту, разобраться не возможно и описание, как в этом можно разобраться займет слишком много специальной информации и может еще больше запутать нашего читателя.
Деталь 2 тоже касается корпуса фитинга ― это марка латуни, из которой изготовлен корпус фитинга. Это должна быть марка СW617N по EN 12165, соответственно ЛС 59 – 1 по ГОСТ – 15527 – 2004 или «Hpb58-2» с 58% содержанием меди и содержанием свинца не превышающем 2.0%.
Если на составляющих частях пресс фитинга (корпусе фитинга или прессовочной гильзе) не нанесена марка латуни, из которой изготовлен корпус фитинга это должно, как минимум ,насторожить покупателя фитинга.
Деталь 3 касается прессовочной гильзы пресс фитинга.
1 требование к этой детали фитинга ― это сталь из которой она изготавливается – в эконом варианте это нержавеющая сталь AISI 304 и нормальном варианте AISI 316 , но гильза из этой стали, по цене, получается на много дороже. Различие этих сталей при применении их для изготовления гильз пресс отличается в том, что в стали AISI 316 содержится титан ,который стирает память металла о его предыдущей форме т.е. при опрессовке гильзы фитинг,а гильза практически не помнит, свою форму до опрессовке т.е. гильза не старается вернутся в свое состояние до опрессовки. Нанесение маркировки марки стали на гильзе является гарантией качества гильзы.
2 требование ― это толщина стали в гильзе .которая для полной надежности соединения металлопластиковой трубы и пресс фитинга, для профиля обжима «U», должна составлять для фитингов 16 х 2 – 0.6 мм,20 х 2 – 0.6 мм, 25 х 2.5 – 0.8 мм и 32 х 3 – 0.8 мм, соответственно для профиля обжима «ТН» 16 х 2 – 0.7 мм,20 х 2 – 0.8 мм, 25 х 2.5 – 0.9 мм и 32 х 3 – 1.0 мм.
Так выглядят губки обжимного инструмента обжимных фитингов с профилем «U».
Так выглядят гу бки обжимного инструмент обжимных фитингов с профилем «ТН».
3 требование ― это технология изготовления гильзы фитинга. Высокая повторяемость размеров гильз обжимных фитингов обеспечивает технология « глубокой вытяжки металла». Два слова о этой технологии ,как пример, эта технология используется для производства металлических кастрюль, только в кастрюле обрезается дно. Разобраться, по какой технологии изготовлена гильза не специалисту, не представляется возможным.
Деталь 4 это материал, из которого изготовлены уплотнительные мягкие кольцевые прокладки Два уплотнительных кольца на корпусе пресс фитинга находящихся в зоне обжима соединения труба ― фитинг, должны быть изготовлены из полимера EPDM (этилен-пропилен-диен-мономер, СКЭП,( ethylene propylene diene monomer rubber). Для работы соединения туба – фитинг в течении 50 лет и более этот элемент фитинга крайне важен. Если этот элемент будет изготовлен не из полимера EPDM, то гарантировать срок работы соединения труба – фитинг не представляется возможным. Сразу скажу, что этот элемент, выполненный из EPDM полимера, достаточно серьезно увеличивает стоимость пресс фитинга, по этому многие компании изготовители пресс фитингов комплектуют свои пресс фитинги этими элементами , выполненными из NRB (нитрил-бутадиеновая резина). Есть достаточно простой способ разобраться в материале, из которого изготовлен этот элемент в конкретном фитинге. Для этого надо снять гильзу с пресс фитинга, кстати, только у пресс фитингов выполненных под профиль обжима «U» возможно снять гильзу с корпуса фитинга. Вы увидите два уплотнительных кольца на корпусе фитинга. Теперь надо взять лист чистой белой бумаги и провести по ней, не сильно нажимая, этими уплотнительными кольцами. Кольцевые уплотнительные прокладки выполненные из EPDM полимера не оставят черного цвета на бумаге, а эти элементы выполненные из NRB, оставят на бумаге, возможно не очень ярко выраженный, черный след Контрастность черного цвета будет зависит от количества резины в данном уплотнителе. Конечно, эти элементы выполненные NRB резины приведут со временем (10 – 15 лет), к потере такими уплотнителями своих эластичных свойств, что приведет к протечкам в соединениях пресс фитинг труба.

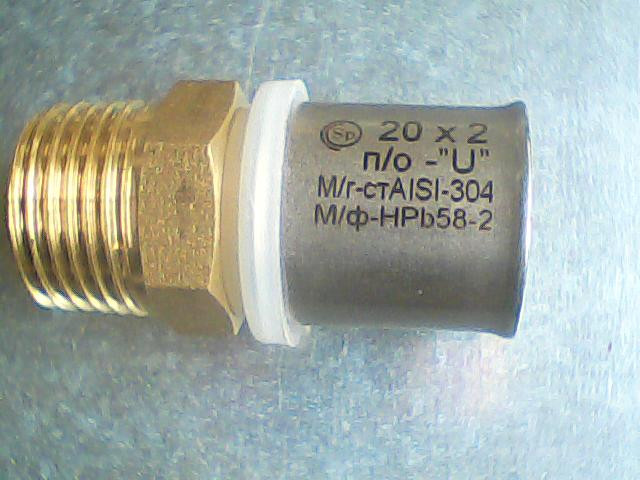

И так под итожим, если на пресс фитинге не нанесен минимум информации такой как :
1. Соединительные размеры пресс фитинга- пример 16 х 2 .
2. Профиль обжима – пример «U».
3. Марка стали гильзы – пример «AISI – 304».
4. Марка латуни, из которой изготовлен корпус пресс фитинга – пример «Hpb58 – 2»
То как минимум качество этого обжимного фитнга под большим сомнением.
Маркировка фитинга также стоит денег и если производитель пресс фитинга экономит на маркировке, то с большой долей уверенности, можно утверждать, что он экономит и на других элементах пресс фитинга. Как пример:
Наименование изделия |
Картинка изделия |
Спецификация |
Цена |
|||
|
|
|
курс пересчета 10 800 |
|||
Пресс соединитель прямой с переходом |
|
S16*1/2"M S20*1/2"M S20*1/2"M |
35 000 41 500 63 500 |
|||
на наружную резьбу |
|
|||||
|
|
|||||
Пресс соединитель прямой с переходом |
|
S16*1/2"F S20*1/2"F |
36 000 43 500 |
|||
на внутреннею резьбу |
|
|||||
Пресс соединитель угловой |
|
L1620 L2025 |
63 000 95 500 |
|||
|
|
|||||
Пресс соединитель угловой с переходом |
|
L 16* 1/2M |
39 600 |
|||
на наружную резьбу |
|
|||||
|
|
|||||
Пресс соединитель угловой с переходом |
|
L16*1/2"F L20*1/2"F L25*3/4"F |
44 000 52 500 88 500 |
|||
на внутреннею резьбу |
|
|||||
Пресс соединитель тройник |
|
Т1620 Т2025 |
57 600 75 600 |
|||
равно размерный |
|
|||||
Пресс соединитель тройник не |
|
Т16*20*16 Т16*25*16 Т20*16*20 Т20*25*20 Т25*16*25 Т25*20*25 Т25*16*20 |
68 500 84 500 73 500 102 500 109 800 118 800 94 000 |
|||
равно размерный |
|
|||||
|
|
|||||
Пресс тройник с переходом |
|
Т16*1/2"М*16
|
57 600
|
|||
на наружную резьбу. |
|
|||||
Т20*1/2F*16 Т20*1/2F*20 Т25*3/4F*25 |
82 600 84 500 141 500 |
|||||
Пресс тройник с переходом на внутреннею резьбу
|
||||||
Пресс соединитель прямой с с накидной гайкой с переходом |
|
Н20*1/2"F Н20*1/2"F |
39 800 42 600
|
|||
на внутреннею резьбу |
|
|||||
Пресс соединитель прямой с накидной гайкой с переходом на наружную резьбу |
|
Н20*1/2"M Н20*1/2"M |
94 000 99 000
|
|||
Пресс фитинг угловой установочный удлиненный ( 60 мм) ,для конечного подключения водоразборных приборов. |
|
L16*1/2FA-60 |
89 000 |
|||
|
||||||
Водная розетка с «П» образной планкой под пресс, с межосевым расстоянием 150 мм. |
|
VRP 161*1/2 -150
VR 161*1/2 -70 VR 161*1/2 -150 |
206 000 209 000 |
|||
Водная розетка с прямой планкой под пресс, с межосевым расстоянием 70 и 150 мм. |
|
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Если Вас заинтересовало это предложение то более подробно с ним можно ознакомится активизировав слово перейти или если желаете ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
Другие статьи на Нашем сайте, более развернуто, дают информацию по всем элементам темы отопление водоснабжение частного дома
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51 42.
Характеристики
Основные | |
---|---|
Производитель | Китайча |
Страна производитель | Китай |
Область применения трубы | Для горячего водоснабжения, Для систем кондиционирования, Для транспортировки агрессивных сред, Для питьевой воды, Для систем орошения, Для транспортировки сжатого воздуха, Для систем отопления, Для холодного водоснабжения |
Гарантийный срок | 50 лет |
Информация для заказа
- Цена: 5 руб.
