Описание
Расчет водяного теплого пола с точки зрения систем укладки труб и с точки зрения расчета гидравлического сопротивления, соответственно балансировки всей системы водяного теплого пола.
Есть три основные типа укладки труб теплого пола -: Рис № 1 – улитка, Рис № 2 – змейка и Рис № 3 – двойная змейка. Какой из них лучше? Каждый имеет право на применение в зависимости от обстоятельств.
Красная часть трубы, половина длинны трубы, принимается за горячую.,
Синяя часть трубы, вторая половина длинны трубы, за холодную.
Главное требование с точки зрения работоспособности системы водяного «Теплого пола» это
потеря давления или гидравлическое потери одной петли не должно превышать 20 000 Па
( 20 Кпа, 0.2 Бар, 0.02 Мпа).
Максимальная длинна петли теплого пола не должна превышать для трубы 16х2 – 100 метров(желательно – 80 м ) для трубы 20х2 ― 140 метров (желательно 120 м).
При соблюдении этих правила не возникает опасности появления «запорной петли». Когда увеличение мощности насоса пропорционально увеличивает гидравлические потери, которые требуют большей мощности насоса и т.д.
Без : формул, но достаточно точно +/- 10 %, можно посчитать гидравлические потери в каждой петле «Теплого пола». Весь расчет строиться:
1. На скорости теплоносителя внутри трубы (при его температуре 30 гр. С) – примем ее максимальную для трубы 16 х 2 – 0.35 м/сек. и для трубы 20 х 2 – 0.2 м/сек. , т.е. при этих скоростях расход воды ( кг/ сек. )у этих труб будет примерно одинаковым. Эту скорость можно контролировать по расходомерам, установленным на гребенке «Теплого пола», на каждой петле.
2. На гидравлических потерях , при этой скорости и температуре теплоносителя, 1 метра прямого участка трубы: для трубы 16х2 –160 Па, для трубы 20х2 ― 50 Па.
3. На гидравлических потерях, при этой скорости и температуре теплоносителя, на каждом повороте трубы составит :
На поворот 90 гр. для трубы 16х2 – 35 Па, 20х2 ― 20 Па.
..На поворот на 180 гр. для трубы 16х2 ― 70 Па, для трубы 20 х 3 -40 Па.
Презентуем новую публикацию на Нашем сайте
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Если Вас заинтересовало это предложение то более подробно с ним можно ознакомится активизировав слово перейти
Трубы из сшитого полиэтилена ,причина их не бывалой популярности, правда и мифы
Область применения трубы:
Водяной теплый пол; радиаторное отопление; Г/Х водоснабжение.
Параметры работы трубы :
Максимальная температура протекающего теплоносителя – 110 гр.С.
Макс. допустимое давление (при Темп. теплоносителя – 60гр.С) – 10 Бар.
Расфасовка:
Бухты по 160 ,250, 340 и 400 метров
Однослойная труба.
Производство ООО «Стандарт полимер» - Республика Беларусь
Область применения трубы:
Г/Х водоснабжение, орошение и т.д.
Параметры работы трубы :
Максимальная температура протекающего теплоносителя – 110 гр.С.
Макс. допустимое давление (при Темп. теплоносителя – 60гр.С) – 10 Бар.
Расфасовка:
Бухты по 160 ,250 и 340 метров.
Труба изготавливается из термостойкого полиэтилена PE - R тип II «Dowlex 2388»

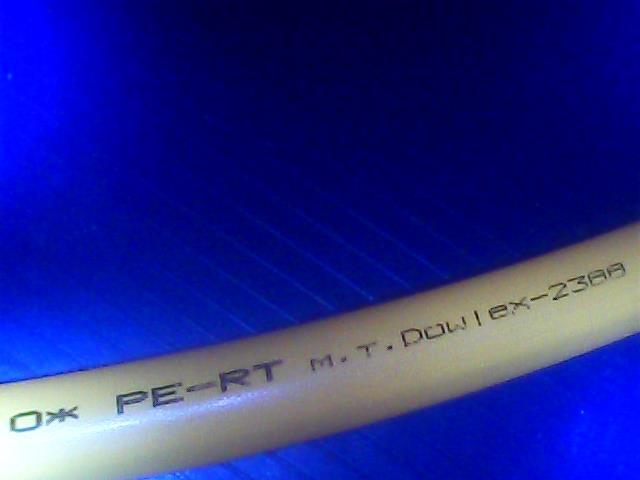

Данная марка термостойкого полиэтилена наносится на каждом метре трубы
Этот полиэтилен производится американским химическим концерном Dоw Chemical
Dow Chemical Company — американская химическая компания, вторая в мире по объёму продаж после BASF. Штаб-квартира расположена в городе Мидлэнд, штат Мичиган.
Это единственный производитель такого типа (термостойкого) полиэтилена в мире, технические показатели труб для отопления (включая трубы теплого пола) соответствуют Европейскому стандарту ISO 22391-2.
Аналогичный стандарт ISO 15875-2 имеется и для труб из сшитого полиэтилена.
Основным требованиям к трубам отопления в этих стандарте является срок работы труб в системе отопления (включая теплый пол) и г/х водоснабжеиия - минимум 50 лет.
А основным техническим показателем для труб в эводяной тих стандартах, который позволяет трубам соответствовать требованиям данных стандартов(срок работы 50 лет) является технический показатель:
- труба должна выдерживать 1 год работы, с постоянной температурой теплоносителя, протекающего в ней, равной 110 гр.С и постоянным давлением в этой трубе – 6 Бар .
У Нашего читателя конечно может возникнуть вопрос, почему если такая качественная. как пишется выше труба, стоит относительно не дорого, по отношению к аналогичным трубам других известных производителей. Ответ на этот вопрос достаточно простой – покупая трубу, на прямую у производителя трубы, Вы не платите посредникам. Как правило, сумма отходящая цепочке посредников. на этот вид продукции, составляет от 30 до 60% от закупочной цены у производителя труб.
Несколько раъяснений
В Западной Европе рынок этого типа труб защитили выше приведенными стандартами, но и цена на этого типа трубы, к примеру труба 16х2, составит минимум 1.4 Евро. И если ни дай бог, на этом рынке будет продана труба не соответствующая выше приведенным стандартам и в течении 50 лет, в системе отопления с ней что то случится, то у производителя этой трубы будут огромные проблемы.

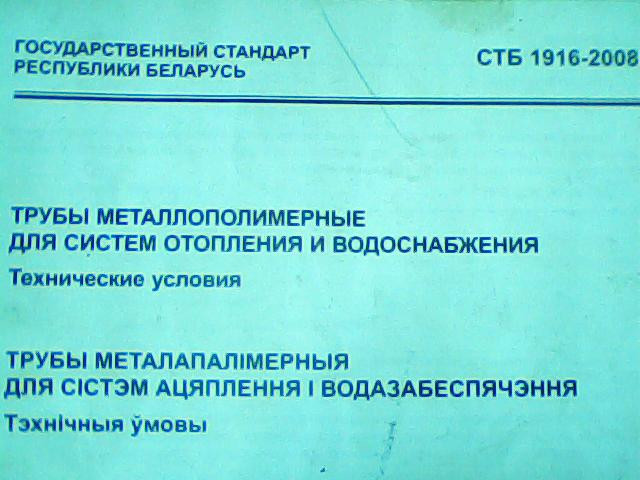

А вот на рынке СНГ (включая Беларусь) в стандартах, на этот тип продукции. ни слова не сказано о требовании к сроку работы труб. Значит, согласно законодательству РБ гарантийный срок работы этого типа труб составляет 3 года. Соответственно производителю трубы нет смысла делать на рынки СНГ (включая РБ) трубы из качественных материалов, со сроком работы 50 лет, труба по цене получится дорогая ,соответственно и реализовать ее на этих рынках будет достаточно проблематично.
Мой опыт показывает, что производители стараются везде, где это возможно,, экономить на изготовлении любого продукта . Ключевые слова здесь, где возможно, в нашем случае отсутствие в стандартах на этот вид продукции в РБ , требования к времени работы труб.
Хочу дать некоторые разъяснения по терминам - сшитый полиэтилен РЕХ (а,в,с) и термостойкий полиэтилен PE-RT ( тип 1 или 2) - это термины обозначающие название групп полиэтилена из которых изготовлены трубы, .как, к примеру, группа труб полипропилена .или группа труб ПВД – полиэтилена высокого давления. Производителей исходных материалов, относящихся к каждой из этим групп,. в мире достаточно много и по качеству ( времени работы трубы) эти материалу будут сильно различаться.
И так термины –труба из сшитого полиэтилена РЕХ (а,в,с) и труба из термостойкого полиэтилен PE-RT тип 1 или 2 говорит о том, что труба сделана из этой группы полиэтилена, но ничего не говорит о качестве материала, который применил производитель трубы, для ее изготовления.
Производитель этого типа труб может сделать трубу из более качественного и менее качественного материала и ни один специалист, по внешнему виду трубы, не определит, из какого по качеству материала сделана эта труба. Чтобы это определить нужно провести специальные испытания этой конкретной трубы .Для этих испытаний нужно дорогое и достаточно сложное оборудование. Эти испытания определяют «энергию активации термо окислительной деструкции» материала, из которого изготовлена данная труба. Проще говоря, эти испытания определяют сколько энергии надо приложить к определенному количеству трубы , чтобы разрушить полимер из которого эта труба изготовлена. И чем больше надо прилагать энергии для ее разрушения, тем дольше в конечном счете будет работать труба .
1Способ. Посетить предприятие, выпускающее данный тип труб и посмотреть материал какого производителя загружается в линию для производства труб. И если как в нашем случае в линию загружается материал с маркой на упаковке « Dowlex 2388» .

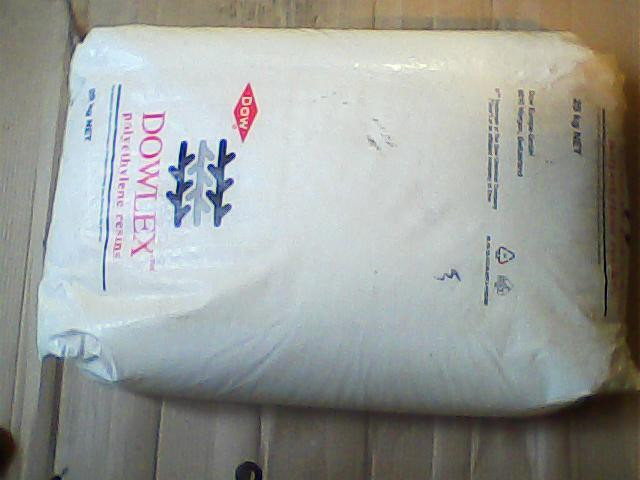

На фото ниже показано, как упаковано исходное сырье « Dowlex 2388» для производства трубы PE-RT тип II . Этот исходный материал гарантирует, что труба произведенная из него в системе отопления (включая теплый пол) проработает минимум 50 лет
2 Способ - это метод искусственного старения. Этот метод показывает, что произойдет с трубой при работе в системе отопления, с постоянной температурой протекающего в ней теплоносителе 60 гр. С, через 15 – 20 лет ее работы.
Старение полиэтилена от момента его производства до полной потере его потребительских свойств определяется как со временем он начинает терять эластичность ,становится более жестким и конечном случае становится хрупким. Температурный режим среды, в которой он находится , очень серьезно уменьшает срок жизни полиэтилена.
Для практического его проведения необходимо взять кусок 8 - 10 см заведомо качественную трубу и такой же кусок трубы, которую Вы хотите проверить на качество. Поместить их в термо камеру и подержать при температуре 150 гр. С в течении 1 часы и посмотреть, какие изменения произойдут с испытуемыми трубами. Если после испытаний испытуемая труба по внешнему виду не будет отличатся от образцовой то испытуемая труба изготовлена из аналогичного материала, как и образцовая. На фото ниже внешний вид труб до испытаний и внешний вид труб после испытаний
То есть этот метод показывает, какая термостойкость этих труб. То есть если труба выполненная из термостойкого полиэтилена PE-RT тип II, марки «Dowlex 2388» « желтая» производство ООО «Стандарт полимер» РБ проработает минимум 50 лет(это гарантия производителя сырья) Я хочу чтобы Наш читатель понимал, что это не реклама труб производимых компанией ООО «Стандарт полимер» , а реклама термостойкого полиэтилена PE-RT тип II, марки «Dowlex 2388. И любая компания, которая будет трубы из этого материала , будет делать точно такие же трубы по качеству, но они будут дорогие за счет цепочки посредников.

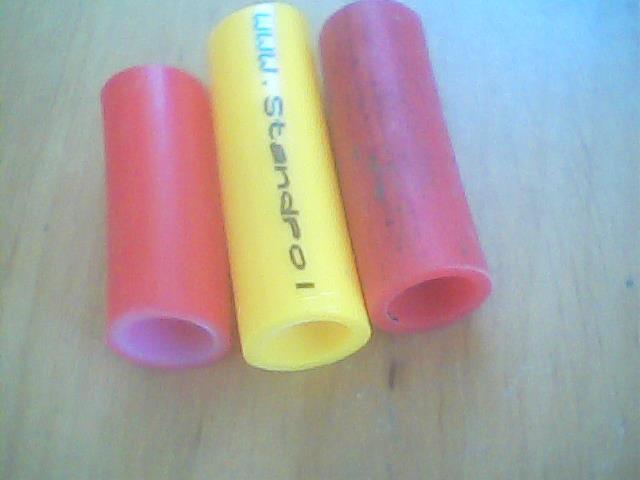

. Труба справа, по Моему предположению, выполнена из термостойкого полиэтилена PE-RT тип 2 производимой Голландской химической компанией LyondellBasell Industries под маркой Hostalen 4371, а
Труба с права выполнена из (Мое предположение) из термостойкого полиэтилена PE-RT Корейской химической компанией SK Corporetion под маркой DX 900.
Внешний вид труб после испытаний не полностью определяют выводы. которые можно сделать по сроку работы трубы. На этот вывод еще влияет, как сохранилась пластичность труб, по отношению к этим трубам до испытаний.
Какие выводы можно сделать исходя из выше приведенных испытаний
Слева на право – труба отработает в системе отопления, включая теплый пол – 5 – 10 лет
Труба в центре желтая материал Dowlex 2388 тип 2 срок работы минимум 50 лет
Труба справа предположительный срок работы 25 лет.
Специально не называю производителей испытуемых труб, так Моя практика показывает, что одни и те же производители в разных поставках могут используют разное исходное сырье для производства труб. И по этому, в одной поставке одна картинка после испытаний в другой не много другая
.В нормальной ситуации надо испытывать конкретные трубы, которые Вы хотите приобретать
Ниже Наше предложение для Наших читателей.
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
Теперь каждый может посчитать, какие гидравлические потери будут в каждой петле теплого пола..
Приведу пример расчета Рис № 1. Условие ― труба 16х2 , длинна петли 80 метров. Шаг ( расстояние между трубами в петле теплого пола) не влияет на расчёты, но выше приведенные условия рассчитаны для среднего шага 150 мм. .
1. Определяем гидравлические потери в трубе, разложенной по прямой линии 80 метров х 160 Па = 16 000Па.
2. Считаем количество углов по 90 гр и по 180 гр. в нашей схеме Рис № 1 получается 18 углов по 90 гр. и 2 угла по 180 гр.
3. Определяем гидравлические потери на углах 90 гр. 18 углов х 35 Па = 630 Па. и 2 угла по 180 гр. – 2 угла х 70 Па.= 140 Па.
4. Суммируем все потери 16 000 Па + 630 Па + 140 Па = 16 770 Па
основные условия для этой петли выполнены: меньше 20 000 Па. и меньше 100 метров длинна петли
Эти расчеты важны для балансировки петель «Теплого пола» , подключенных к одной гребенке, для его нормальной работы , т. к . для одной гребенки т надо стараться сделать так, чтобы гидравлические потери самой длинной петли и самой короткой петли отличались примерно не более чем на 25- 30 % и чем меньше отличие тем лучше .
И теперь вернемся к вопросу схем укладки трубы представленных на рис 1,2,3.
Схема укладки Рис № 2 «двойной змейки» имеет примерно на !0 % большее гидравлические потери, при одних и тех же условиях работы, чем схема на Рис № 1-« улитка». Значит, петлю с меньшей длиной лучше уложить « двойной змейкой», чтобы увеличить гидравлические потери петли и приблизить их к гидравлическим потерям самой длинной петли, а самую длинную петлю возможно лучше уложить трубой 20 х 2 ,чтобы снизить гидравлические потери в этой петле и приблизить их к самой короткой. Так манипулируя схемами укладки и диаметром труб можно уменьшить разброс гидравлических потерь в петлях Теплого пола, подключенных к одной гребенке.
Правильно рассчитанный водяной теплый пол это полови условия длительной нормальной его работы .
Второе и самое важное условие это выбрать правильный тип труб для изготовления и качество этих труб должно соответствовать Европейским стандартам :
Вы открыли сайт компании ООО «Стандарт полимер». производителя металлопластиковых труб для отопления, водоснабжения и теплого пола в РБ . Запрос, «водяной теплый пол», по которому Вы зашли на наш сайт предполагает, что Вы находитесь, как нам кажется, в стадии принятия решения ― создания на Своем объекте водяного теплого пола
Ниже представленную информацию Вам представляет директор компании ― ООО «Стандарт полимер» ― Амельченко Валентин Павлович. Компания, в г. Минске, производит металлопластиковые трубы и пресс фитинги для них. Автор этой публикации внес дополнения и изменения в СТБ 1908 -2008 с изменением №1.
Автор этой публикации так же хорошо знаком с теории полимерных материалов , физико – химических свойствах этих материалов, особенно такого полимерного материала , как полиэтилен. На основании этого считаю, что могу дать компетентную информацию посетителю нашего сайта.
. Главным элемент ом водяного теплого пола является труба, которую Вы примените для его создания. От этого элемента (трубы) зависит, сколько лет этот водяной теплый пол, без проблем, будет работать ― .5 или 50 лет. 50 лет работы водяного теплого пола могут обеспечить только два типа труб:
1. Мягкая (отожженная) медная труба. .В виду высокой стоимости медной трубы, Мы ее рассматривать не будем.
2. Металлопластиковая труба.
Если в первом варианте ― медная труба, приобрести не качественную медную трубу практически исключается, то с металлопластиковыми трубами все с точностью наоборот. Металлопластиковые трубы, представленные на рынке РБ, которые действительно проработают минимум 50 лет, в системе водяного теплого пола, представлены крайне не достаточно и причин этого крайне много. Перечисление всех их, в данной статье, займет много времени. Кого из наших читателей интересуют более подробная информация по этой проблеме, смотрите на нашем сайте в разделе «Новые статьи» статью 2.2 и другие статьи с индексом 2,3 и 4.
Остановлюсь только на основном требовании к металлопластиковой трубе, которое гарантирует работу этой трубы во внутренних системах отопления, водоснабжения и теплый пол для зданий и сооружений. Эту гарантию дают только полимерные материалы, которые применяются производителем металлопластиковых труб, для их производства. Требования к этим материалам должно соответствовать Европейским стандартам ISO на этот вид изделий:
Приведу только один пример – полимерные материалы, для металлопластиковой трубы с аббревиатурой PE-RT/ AL /PE-RT и гарантией работы 50 лет делает, пока, только один производитель в мире это Corp. «DOW Chemical» USA ( крупнейший мировой химический концерн -70 000 работающих) изготавливающая « термостойкий полиэтилен PE-RT» под маркой Dowlex 2344 или 2388. Эта компания придумала этот материал и запатентовала его. Соответственно,металлопластиковые трубы с аббревиатурой PE-RT/AL/ PE-RT соответствующая стандарту ISO 22391 должна быть изготовлена только из этого полимерного материала. Таблица ниже показывают сколько лет будут служить металлопластиковые трубы изготовленные из полимерного материала Dowlex 2344 Tipe 1 и Dowlex 2388 Tipe 2.
.
Комментарий к таблице:
К примеру ― металлопластиковая труба с аббревиатурой PE-RT/AL/ PE-RT, размер 1 6 х 2 , при постоянной работе с температурой теплоносителя протекающего внутри трубы равного 110 гр. С и постоянным давлением в трубе 6.5 Бар,. изготовленной из полимерного материала Dowlex 2344 прослужит 1.55 года, из Dowlex 2388 прослужит 1.47 года . Требование , Европейского стандарта ISO 22391( " Ke factor ") к выше приведенным параметрам работы трубы составит 1 год.
В тоже время, эта металлопластиковая труба, но с температурой теплоносителя 70 гр. С и давлением 6.5 Бар, из полимерного материала Dowlex 2344 прослужит- 77.29 года, из Dowlex 2388 -73.29 года . Требование , Европейского стандарта ISO 22391( " Ke factor ") к этим условиям работы трубы должен составлять 50 лет.

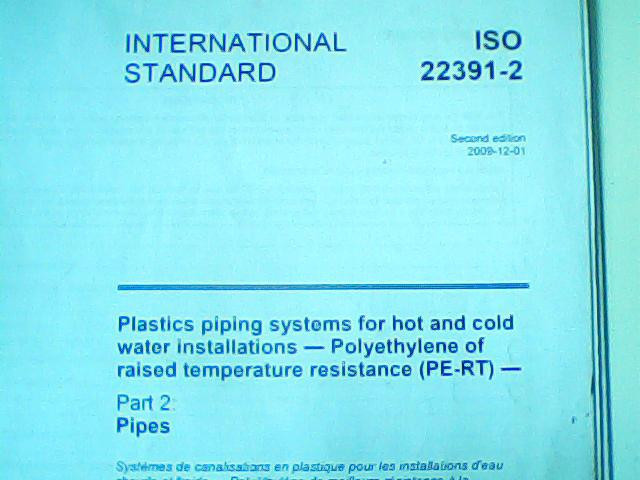

Колонка " Ke factor " это требование Европейского стандарта ISO 22391 в годах. к сроку службы трубы из PE-RT
Все производители металлопластиковых труб, как очень известные, так и никому не известные, изготавливающие свои трубы с аббревиатурой PE-RT/AL/ PE-RT из выше названного полимерного материала будут однозначно работать минимум 50 лет. Наш читатель, конечно понимает, что любой качественный продукт стоит не дешево. Соответственно, металлопластиковые трубы, сделанные из этих полимерных материалов, стоят не дешево. Приведу пример, проверенных нами на качество, металлопластиковых труб немецкого производителя компании «Oventrop», его труба достаточно широко представлена на рынке РБ. Цена на их трубы очень высокая и конкурировать по цене на рынке РБ ей крайне сложно, а вот по качеству своей продукции она на первых местах на этом рынке. Ведь цену видит каждый покупатель, а качество металлопластиковых трубы. по внешнему виду не видно, они все примерно одинаковы. Доказывать покупателю, что цена на продукцию соответствует ее качеству, всегда крайне сложно, ведь проверить качество труб покупатель сможет в процессе их эксплуатации, а. гарантия на этот тип продукции в РБ составляет 3 года.

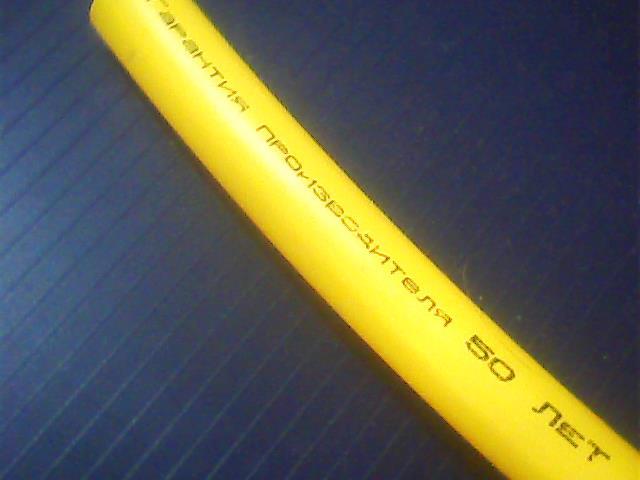

Компания ООО "Стандарт полимер" с полной уверенностью маркирует свою металлопластиковую трубу сроком гарантии работы трубы 50 лет и более, т.к это гарантирует производитель полимерного материала из которого изготавливается труба.
Компания ООО "Стандарт полимер" с полной уверенностью маркирует свою металлопластиковую трубу сроком гарантии работы трубы 50 лет и более.
Так как любой покупатель, посетив производство нашей компании, может посмотреть из какой марки полимерного материала она делает свои металлопластиковые трубы. Привожу фото упаковок этих полимерных материалов .
Другие статьи на Нашем сайте, более развернуто, дают информацию по всем элементам темы отопление водоснабжение частного дома
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51 42
