Не экспериментируйте с трубами для теплого пола ,однозначно получите проблемы.
- В наличии
- Оптом и в розницу
3,46 руб./пог.м
Показать оптовые ценыЗаказ только по телефону
- +375 (17) 510-35-88городской
- +375 (17) 510-35-88факс
Описание
Данная статья написана для тех наших читателей, которые хотят разобраться, какие трубы для водяного теплого пола надо применять, для того, чтобы, минимум 50 лет ,с этими трубами не было проблем.
Для тех наших читателей, кто сомневается:
-, что трубы для водяного теплого пола можно приобретать исходя из цены трубы
- ,на основании информации продавцов труб в интернете, что именно этот тип труб очень хорошо применять для водяного теплого пола.
,- информации на форумах в интернете организованных продавцами труб для водяного теплого пола.
- на основании информации сантехников, не владеющих знаниями по теории долговременной стойкости полимерных материалов, из которых изготавливаются трубы для водяного теплого пола.
-информации ,продавцов труб ,что продаваемая ими труба хорошая, по тому, что ее сделал очень известный Европейский производитель. Вопрос в другом, на какой рынок этот известный Европейский производитель делает свои трубы? На Европейский рынок или на другой.
Обязательным требованием для работы трубы в системе водяной теплый пол в течении 50 лет является наличие 100% кислородного барьера в этой трубе. Этот барьер должен быть выполненного из сплошного слоя металла. Любые анти диффузионные слои в конструкции трубы выполненные не из металла, а на пример- из полимера EVOH. Анти диффузионные слои трубы водяного теплого пола выполненные из полимеров EVOH, действительно задерживают проникновения части молекул кислорода в теплоноситель, протекающий в трубе ,Но говорить о полном задержании молекул кислорода говорить не приходится. По разным серьезным источникам информации, задерживаются этими слоями от 70 до 85 % молекул кислорода. Остальные проникают в теплоноситель отопления и создают большое количество проблем для долговременной работы труб теплого пола ,а также для всей системы отопления. И если Вы проявите настойчивость и зайдете на сайты производителей этих труб то увидите, что этот показатель для труб нормируется и конечно не составляет 100 %.
На основании всего выше сказанного, перечислим типы труб имеющих 100% кислородный барьер
- стальные трубы
- медные трубы
- металлопластиковые трубы
Так как стальные трубы мало пригодны для теплого пола , а медные достаточно высокие по цене , в дальнейшем будем рассматривать металлопластиковые трубы , для создания системы водяного теплого пола.
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
С данной публикацией можно познакомится открыв одноименную вкладку на витрине главной страницы на Нашем сайте или активизировав слово перейти или если хотите ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
Информация в русскоязычном интернете о том ,что металлоопластиковые трубы со временем расслаиваются, из за разных температурных коэффициентов расширения алюминия и пластика в трубах, верна только для металлопластиковых труб поставляемых на рынки стран СНГ и других развивающихся стран.. В Германии и других странах Евросоюза эти трубы не расслаиваются и дальше Я постараюсь объяснить по чему это происходит.
В Европе требование к пластиковым трубам определяются стандартами ISO ( The International Organization for Standardization ). На каждую марку полимерного материала из которого изготавливаются трубы существует свой стандарт ISO. В нашем случае, это стандарт на пластиковые трубы, сделанные из полиэтилена повышенной термостойкости PE-RT ( Polyethylene of raised temperature resistance).
Как пример ― стандарта на трубы, из другой марки полимерного материала, сшитый полиэтилен ― РЕХ ( Crosslinked polyethylene).
Каждый такой стандарт в своем составе имеет номограммы, которые показывают, какой срок проработает труба выполненная из полимерного материала описываемого этим стандартом, при разных температурах и давлении, протекающей в низ жидкости.
В данной статье Мы рассмотрим номограммы на трубы, взятые из стандарта ISO 22391-2. Так как полиэтилена повышенной термостойкости существует два типа, Нами будут рассмотрены две номограммы на PE-RT Type 1 ( Тип 1 ) и PE-RT Type 2
Требование Еврейского стандарта ISO 22391-2 к трубам РЕ-RT тип 1.
Объясню нашим читателям, как пользоваться выше приведенной номограммой.
Черные наклонные линии, это линии температуры трубы, с шагом температур 10 гр. С.
Ось Х 1 – время работы трубы в часах.
Ось Х 2 – время работы трубы в годах.
Ось У ― расчетное напряжение в стенке трубы в МПа (1 МПа = 10 Бар.). Не путать, с реальным давлением в трубе. Эти две величина связаны формулой:
σ = Р трубы * D нар.тр. - L ст.тр. / 2L ст.тр.; отсюда пересчитываем реальное
давление в трубе – Р трубы = σ * 2L ст.тр / Dнар.тр. ― L ст.тр.
формула № 1
Р трубы = σ * 2L ст. трубы / D нар. трубы. ― L ст. трубы. |
|
|
σ ― расчетное напряжение в стенке трубы в МПа (1 МПа = 10 Бар.), ось У.
Р трубы ― давление в трубе с параметрами : Dнар.тр.- наружный диаметр трубы в мм. и L ст.тр. – толщина стенки трубы в мм. (если конструкция трубы содержит барьерный слой выполненный из алюминия или из полимера EVOH, толщина этого слоя вычитается из толщины стенки трубы .Пример: толщина стенки трубы 2 мм , толщина алюминиевой фольги 0.2 мм , толщина стенки трубы для наших расчетов составит 2 мм – о.2 мм= 1.8 мм ).
Рассмотрим пример как пользоваться данной номограммой .
Условие: труба PE-RT/AL /PE-RT; 16 х 2 , выполненная из термостойкого полиэтилена PE-RT –тип 1 ,марки Dowlex – 2344 .С показателей полимерного материала Dowlex – 2344 и составлялся стандарт ISO 22391-2 . На сегодня это единственный полимерный материал в мире под аббревиатурой PE-RT –тип 1, который соответствует этому стандарту.
Задача: определить , сколько времени должна проработать труба соответствующая требованиям стандарт ISO 22391-2 и с каким давлением теплоносителя в ней, при температуре 60 гр. С , для точек А и В обозначенных на выше приведенной номограмме, на наклонной с температурой 60 гр. С.
Спроектируем точку А на ось Х 1 (точка 1) получим значение ― 438 000 часов , что соответствует 50 годам по оси Х 2 (точка 2). Теперь спроектируем точку А на ось У( точка 4) , получим значение напряжение в стенке трубы σ = 5.8 МПа. Переведем это значение, по формуле №1, в реальное давление в трубе данной в условии задачи .
Р трубы = σ * 2L ст.тр / D нар.тр. - L ст.тр. = 5.8 МПа * 2 *1.8 мм/(16 мм – 1.8 мм) = 1.47 МПа= 14.7 Бар.
Вывод труба PE-RT/AL /PE-RT; 16 х 2 , выполненная из термостойкого полиэтилена PE-RT –тип 1 ,марки Dowlex – 2344, с режимом работы, находящимся в точке А , на наклонной с температурой 60 гр. С., проработает с постоянной температурой теплоносителя в этой трубе 60 гр. С. и постоянным давлением 14.7 Бар. ― проработает 50 лет с коэффициентом запаса по сроку работы 1.5 ( требование Еврейского стандарта ISO 22391-2 к трубам РЕ-RT), то есть , труба 100 % ― проработает 50 лет и с вероятностью 80- 90 % проработает ― 50 лет * 1.5 =75 лет.
Рассмотрим все те же условия только для точки В расположенной на наклонной с температурой 60 гр. С.
Проекция на ось Х1 (точка 3) ― 30 часов.
Проекция на ось У ( точка 5) – 7.8 МПа. Подставим эти значения в формулу -
Ртрубы = σ * 2L ст.тр / D нар.тр. - L ст.тр. = 7.8 МПа *2*1.8 мм /16 мм –1.8 мм = 1.98 МПа.=19.8 Бар.
Вывод: труба PE-RT/AL /PE-RT; 16 х 2 , выполненная из термостойкого полиэтилена PE-RT –тип 1 ,марки Dowlex – 2344, с режимом работы, находящимся в точке В , на наклонной с температурой 60 гр. С., проработает с постоянной температурой теплоносителя в этой трубе 60 гр. С. и постоянным давлением 19.8 Бар. ― проработает 30 часов с коэффициентом запаса по сроку работы 1.5 ( требование Еврейского стандарта ISO 22391-2 к трубам РЕ-RT), то есть , труба 100 % ― проработает 30 часов и с вероятностью 80- 90 % проработает ― 30 часов * 1.5 =45 часов.
Теперь рассмотрим точку С на выше приведенной номограмме. Для более точного понимания , изменим условия задачи и рассмотрим сколько времени и с каким давлением проработает труба PE-RT/AL /PE-RT; 32 х 3 , выполненная из термостойкого полиэтилена PE-RT –тип 1 ,марки Dowlex – 2344
Рассмотрим работу этой трубы на наклонной с температурой 110 гр. С. в тоске С.
Задача: определить , сколько времени проработает труба и с каким давлением при температуре 110 гр. С , для точки С обозначенных на выше приведенной номограмме, на наклонной с температурой 110 гр. С.
Спроектируем точку С на ось Х 1 (точка 8) получим значение ― 8760 часов , что соответствует 1 году по оси Х 2 ( точка 7). Теперь спроектируем точку С на ось У( точка 6) , получим значение напряжение в стенке трубы σ = 1.9 МПа. Переведем это значение, по формуле №1, в реальное давление в трубе данной в условии задачи , с учетом того ,что в трубе PE-RT/AL /PE-RT; 32 х 3 ― наружный диаметр трубы 32 мм, толщина стенки 3 мм ,толщина алюминиевой фольги в конструкции трубы 0.3 мм.
Р трубы = σ * 2L ст.тр / D нар.тр. - L ст.тр. = 1.9 МПа *2* 2.7 мм /32 мм – 2.7 мм = 0.35 МПа = 3.5 Бар.
Вывод: труба PE-RT/AL /PE-RT; 32 х 3 , выполненная из термостойкого полиэтилена PE-RT –тип 1 ,марки Dowlex – 2344, с режимом работы, находящимся в точке С , на наклонной с температурой 110 гр. С., проработает с постоянной температурой теплоносителя в этой трубе 110 гр. С. и постоянным давлением 3.5 Бар. ― проработает 8760 часов или 1 год с коэффициентом запаса по сроку работы 1.5 ( требование Еврейского стандарта ISO 22391-2 к трубам РЕ-RT), то есть , труба 100 % ― проработает 1 год и с вероятностью 80- 90 % проработает ― 1 год * 1.5 =1.5 года.
Теперь рассмотрим номограмму из того же Еврейского стандарта ISO 22391-2 к трубам РЕ-RT тип 2
.
Этой номограмме соответствует термостойкой полиэтилен PE-RT –тип 2 ,марки Dowlex – 2388 .С показателей полимерного материала Dowlex – 2388 и составлялся стандарт ISO 22391-2 . На сегодня это единственный полимерный материал в мире под аббревиатурой PE-RT –тип 2, который соответствует этому стандарту.
Труба PE-RT/AL /PE-RT; выполненная из полимерного материала – термостойкий полиэтилен PE-RT –тип 2 ,марки Dowlex – 2388 ,будет более жесткая при изгибе, по отношению к аналогичной трубе выполненная из полимерного материала- термостойкий полиэтилен PE-RT –тип 1 ,марки Dowlex – 2344. При аналогичных условиях труба выполненная из полимерного материала – термостойкий полиэтилен PE-RT –тип 2 ,марки Dowlex – 2388 ,будет держать более высокое давление, по отношению к аналогичной трубе выполненная из полимерного материала- термостойкий полиэтилен PE-RT –тип 1 ,марки Dowlex – 2344 ,но по сроку работы труба PE-RT –тип 1 ,марки Dowlex – 2344 немного более выше , чем PE-RT –тип 2 ,марки Dowlex – 2388.
На основании всего выше изложенного постараюсь дать ответы на часто задаваемый вопрос нашими читателями.
Вопрос. Какая толщина фольги в Вашей трубе?
Многие из Наших читателей думают, что чем толще алюминиевая фольга в трубе, тем лучше труба. Все с точностью наоборот . Если Вы обратили внимание, читая все выше изложенное, что требование Европейского стандарта ISO к толщине стенки трубы, учитывать в расчетах толщину стенки трубы за минусом толщин анти диффузионных слоев выполненные из алюминиевой фольги или из сополимера EVOH, или выполненные из материалов не описываемых стандарте. А так как толщина стенки трубы прямо пропорциональна давлению которые выдерживают трубы, а значит и времени работы труб , то увеличение толщины фольги уменьшает толщину стенки трубы и соответственно уменьшают и срок ее работы
. У Вас может возникнуть законный вопрос, а зачем делаются трубы с более толстой фольгой? Ответ тоже достаточно простой. Технологическое оборудование для производства труб у данного производителя не позволят сваривать более тонкую фольгу. На сегодняшний день практически отсутствуют металлопластиковые трубы с отклонением по толщине фольги от технологически обоснованного . Это для металлопластиковых труб 16х2 и 20 х2 ― 0.19 – 0.2 мм; 25 х 2.5 и 26 х3 – 0.23 -0,25 мм; 32 х3 ― 0,3 мм
И еще один важный момент Мне хотелось бы отметить,,который вытекает из всего выше сказанного...В Европе нет стандартов на пластиковые трубы выполненные из разных марок полиэтилена. Как пример: PE /AL /PE-RT; PE /AL / PEХ с. На фото ниже показано отличие этих труб от классических.
Классическая металлопластиковая труба .Маркировка на трубе PE-RT/AL /PE-RT

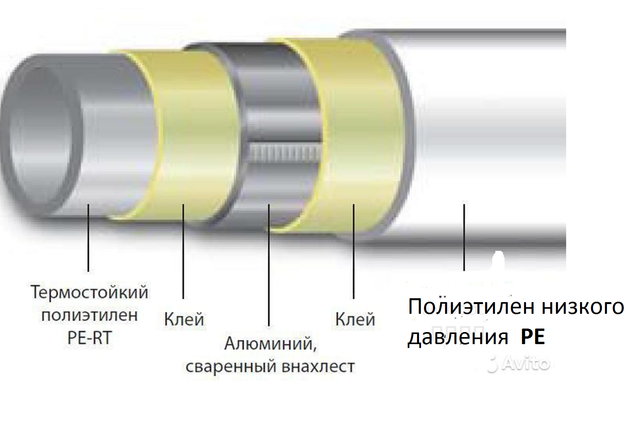

со На фото ниже наружный слой трубы выполнен из обычного полиэтилена низкого давления HD-PE (High Density Polyethylene). Маркировка на трубе PE/AL/PE-RT/
о поводпр Разъяснения продавцов металопллопластиковых труб, с маркировкой на трубе PE /AL /PE- RT ф, сводится к одному , что эти трубы применяются специально для теплого пола, так как температура теплоносителя в теплом полу не высокая, примерно 45 гр. С., значит наружный слой этой трубы можно сделать из обычного полиэтилена. Цена на эту трубу, не значительно в меньшую сторону на 5 – 10 %, отличается от трубы PE-RT/AL /PE-RT.
Но если Мы обратимся к формуле № 1 в этой статье:
давление в трубе – Ртрубы = σ * 2L ст.тр / Dнар.тр. - L ст.тр.
где - L ст.тр. толщина стенки трубы, выполненной из PE-RT.
В нашем варианте трубы PE /AL /PE- RT ф, только половина стенки трубы выполнена из PE-RT , а другая половина стенки трубы выполнена из абсолютно другого по термической стойкости полиэтилена, сравним:
|
Температура размягчения PE RT, полиэтилен повышенной термостойкости ( Dowlex 2388 Tipe ― 2 ) по Вика (50N, VST/8), °С. |
124.5 |
ISO 306 |
|
Температура размягчения HD PE, полиэтилен низкого давления (аналог ПНД: ПЭ – 100) по Вика (50N, VST/8), °С. |
77 |
ISO 306 |
Фф
Предельные температуры размягчения отличаются, примерно, в два раза. Значит и расчет трубы PE /AL /PE- RT надо вести, по двум слоям этой трубы, отдельно. Номограмма на полиэтилен HDPE в корне отличается от полиэтилена PE-RT по стойкости к температуре .
Проще говоря, если труба PE /AL /PE- RT прослужит в теплом полу 30 лет,то аналогичная труба PE-RT/AL /PE-RT прослужит 50 лет.
И не факт, что прослужит 30 лет, эксплуатация труб водяного теплого пола имеет много нюансов таких как:.
В много этажном домостроении используя эту трубу для водяного теплого пола, Вам крайне сложно будет избегать кратковременного протекание в этой трубе теплоносителя с температурой 60 – 70 гр. С, а с учетом достаточно высокого давления в системе много этажного домостроения ,использовать эти трубы категорически не рекомендую.
В системах теплого пола, где для регулирования температуры теплого пола, используются сервопривода, так как в трубу теплого пола будет попадать теплоноситель с более высокой температурой, который в данный момент времени использует другой потребитель. К примеру, бойлер косвенного нагрева для приготовления горячей воды или радиаторное отопление. Температурный режим работы, этой трубы теплого пола ,будет крайне тяжелый. Рекомендую для этой ситуации не использовать данную трубу.
В системах отопления, где используются твердотопливные котлы. В этих системах, без применения серьезной программируемой автоматики управления котельной, попадание высокотемпературного теплоносителя, в трубы теплого пола, очень высока. Рекомендую для этой ситуации не использовать данную трубу.
В выше приведенных ситуациях ,надо использовать только металлопластиковые трубы PE-RT/AL /PE-RT, выполненные из полиэтилена повышенной термостойкости Dowlex 2344 или Dowlex 2388 . Только эти трубы способны проработать 50 лет в этих условиях .
У нашего читателя возникает законный вопрос, а за чем производители труб делают трубы PE /AL /PE-RT? Любой производитель пластиковых труб производит трубы исходя из двух условий :
1. Производимая им труба должна соответствовать стандартам на такой вид изделий, действующий в стране, куда эта продукция поступает.
2. Желание, крупного оптового покупателя, купить эту продукцию, как можно дешевле.
Стандартам стран СНГ труба PE /AL /PE-RT ― удовлетворяет , так как там нет ни слова. про 50 лет работы этих труб .А заработать на этой трубе, продавцы этого вида продукции. могут больше, чем на трубе PE-RT/AL /PE-RT.
Я не исключаю, что со временем, возможно появление труб, так называемых в народе « из сшитого полиэтилена» ,таких как PE / EVOH /PE-RT или PE /EVOH /PEХ с .
Это нормальное желание любого покупателя, особенно, как правило, ограниченного в финансовых средствах, купить товар более дешевый, а если этот товар ,имеет большую рекламу , то это вообще праздник какой то. Разочарование как правило ждать долго не приходится. Но товары бывают разные , одно дело, когда Вы купили . дешевый кран для воды и он быстро вышел из строя, конечно это не приятно , но смертельно. Вам придется заменить кран на новый более качественный и соответственно более дорогой по цене. А вот если Вы соблазнившись ценой и большой рекламой в интернете, консультацией с продавцами труб для водяного теплого пол и рекомендациям сантехников приобрели трубу теплого пола среднего или низкого качества По внешнему виду трубы качество определить не возможно. И Вы эту трубу уложили в водяной теплый пол
осетив наш сайт по запросу "водяной теплый про своими руками", можно предположить, что Вы хотите самостоятельно сделать водяной теплый пол и Вы , без особых проблем , сможете это сделать. Но каждый желающий сделать это должен понимать .что конструкция водяной теплый пол должна иметь высокую надежность при очень длительном сроке его эксплуатации. Крайне сложно представить ,когда в зимний период времени, основной элемент водяного теплого пола ― труба, расположенная в бетонной стяжке пола, вышла из строя,. ведь почти у 95 % владельцев водяных теплых полов это является единственным источником отопления этого жилого помещения. .
понимать Приобрести трубу водяного теплого пола с гарантией работы 50 лет и более возможно, для этого надо как минимум, прочитать все, что написано ниже , а как максимум прочитать другие стать на нашем сайте.
Как производитель металлопластиковых труб и как специалист внесший изменения в стандарт Беларуси по металлопластиковым трубам СТБ 1916 -2008 с изменением № 1
считаю необходимым дать несколько советов:
Совет 1. Не применяйте трубы для отопления и трубы для водяных теплых полов без 100% кислородного барьера. Только трубы выполненные из металла или имеющие сплошной слой из металла имеют 100% барьер. Все остальные трубы с барьерным слоями ( EVOН и т.д.) в меньшей или в большей степени будут пропускать кислород.
Совет 2.. Не променяйте для водяных теплых полов трубы имеющие термический коэффициент расширения ( удлинения) более чем 100% отличающийся от аналогичного коэффициента бетона, равного 0.015 ммх гр. С / м.
Совет 3. Не подходите к выбору труб для"Теплого пола " исходя из цены трубы. Качество трубы (срок работы трубы ) это материал из которого она изготавливается. Производителей материалов для пластиковых труб со сроком эксплуатации как минимум 50 лет, в системах отопления и водоснабжения , меньше чем пальцев на одной руке . Стоимость этих материалов высокая и у любого производителя труб цена на трубу сделанную из этих материалов не может быть ниже (для труб 16х2) 13 500 ? 15 500 руб. Утверждаю, как производитель труб закупающий материалы для производства на прямую у производителей этих материалов, т.е. без посредников.
Совет 4. Не выполнение первых трех "Советов"" приведет практически сразу к малым проблемам ,а через 10 -15 лет к большим проблемам(по разным причинам ) ,как к проблеме работы"Теплого пола", так и ко всей системе отопления.
. Совет 5. Если выполнение трех первых "Советов" Вы, сантехник считаете не обязательным , рекомендую отказаться от применения водяного "Теплого пола".
Все что пишется ниже и в статьях на нашем сайте подробно объясняет почему надо следовать первым трем советам.
.
Покупая металлопластиковую трубу не у производителя труб, каждый покупатель должен понимать, что от 40 до 50% цены, за которую он покупает трубу, отходит цепочке посредников, от производителя трубы до конечного покупателя Как пример металлопластиковая труба 16х2 при цене покупки 12 500 рублей, соотвеnственно у производителя цена закупки составит примерно 8 000 рублей. За такую цену ни один производитель , как бы Он не назывался: KAN , WAVIN и тд. качественную металлопластиковю трубу(со сроком эксплуатации 50 лет и более) сделать не сможет В лушем случае этот производитель за сумму 8 000 рублей сможет сделать металлопластиковую трубу со сроком эксплуатации 10-15 лет не более, т.к. качественные материалы для производства металлопластиковых труб стоят не дешево., И чтобы Вам не рассказывали продавцы труб и Вы не читали на форумах в интернете ,это все будет только желание выдать Вам желаемое за действительное. Ведь чудес не бывает.
«Теплый пол» своими ? это просто экономия финансов. 50 до 60%.
Если у Вас есть желание сделать своими руками или с Нашей помощью водяной "Теплый пол", который будет соответствовать ниже приведенным основным требованиям:
1.Срок эксплуатации в системе водяной "теплый пол" не менее 50 лет (обеспечивается за счет полимерного материала "Dowlex-2344 из которого изготавливается труба "Теплый пол" это на сегодня лучший материал для труб предназначенных для "Теплого пола"
2. При укладке трубы для «Теплого пола» практически не требуется оснастки для закрепления трубы к поверхности, на которую укладывается труба, так труба прекрасно держит форму изгиба.
Примечание; PE-RT тип1 ? полимер Dowlex 2344: PE-RT тип2 ? полимер Dowlex 2388.
Примечание; PE-RT тип1 ? полимер Dowlex 2344: PE-RT тип2 ? полимер Dowlex 2388.
Рис № 1. КОНСТРУКЦИЯ ТРУБЫ
Полимер наружного слоя -термостойкий полиэтилен PE – RT тип -1 , материал Dowlex ? 2344 . Производитель Corp. « Dow chemical» USA.
Адгезив полимер GR – 375 . Производитель Corp. « Dow chemical» USA.
Фольга алюминиевая толщина 0.2 мм , химически обезжиренная – производитель Corp. «Aleris» USA.
Полимер наружного слоя -термостойкий полиэтилен PE – RT тип -1 , материал Dowlex ? 2344 . Производитель Corp. « Dow chemical» USА
.И еще одно разъяснение по вопросу конструкции металлополимерных труб касающееся сварки алюминия расположенного внутри трубы. Существует два типа сварки алюминия: в нахлест и стык в стык.Металлополимерных труб без шовных в природе не существует.Какой шов лучше : с момента начала производства металлополимерных труб а это 1962 год – Германия ,применялся шов в нахлест но, примерно с 1980 года начали на рынок поступать линии со швом стык в стык так как технология сварки алюминия ультразвуком не позволяла сделать линии со скоростью производства трубы 16х 2 более 20 метров минуту, а технология сварки алюминия стык в стык это сварка аргон ,плазма позволяет довести производительность линии по производству металлополимерных труб до 80 метров в минуту.
Рис № 2.
Рис № 3.
3. Возможность любому желающему самостоятельно использовать специальную пружину, смотри рис № 2 и 3 , для изгиба металлопластиковых труб. Пружина позволяет, самому неопытному производителю работ по укладке « Теплого пола» не сломать трубу при изгибах, т к. пружина распределяет равномерно усилия по всей длине изгиба и сломать трубу при допустимом радиусе изгиба 5 ( пять) диаметров трубы практически не возможно. Мы предоставляем такую пружину каждому нашему покупателю и даем все необходимые консультации как самостоятельно , сделать водяной «ТЕПЛЫЙ ПОЛ» . Цена у сантехников за укладку 1 кв. м . водяного «ТЕПЛОГО ПОЛА» составляет от 120 000 до 180 000 рублей., что позволяет экономить от 100 до 150% финансовых затрат , так как цена трубы для укладки 1 кв. м составляет примерно 100 000 рублей
4. Технические характеристики металлопластиковой трубы «желтого цвета» маркировка МП-ПТ тип 1 16Х2 ,PE-RT/AL/PE-RT . Р мах 10 Бар, Тмах 110 гр.С. Производитель ООО»Стандарт полимер» ,г. Минск.
а. 100% кислородный барьер ( за счет сплошного слоя алюминиевой фольги внутри трубы).
б. полимерный материал из которого изготовлена труба «желтого цвета «Теплый пол» обладает необыкновенной мягкостью ,что позволяет гнуть трубу, не специалисту , с радиусом изгиба 5 (пять ) диаметров трубы , т.е. 80 мм. И в тоже время труба из этого материала имеет очень большую долговременную прочность со сроком службы 50 лет и более.
В.. Предельные эксплуатационные параметры трубы Т мах ? 110 гр.С , Р мах ? 10 Бар.
Информация обязательная для продавцов и потребителей металлопластиковых (правильно- металлополимерных) труб .
Затратив 20 минут на прочтение статьи Вы получите точную информацию о металлопластиковых трубах представленных на рынке РБ .
Металлопластиковые (металлополимерные) трубы, изготовленные из специальных полимерных материалов, обладающих долговременной стойкостью к температуре и давлению. Такой полимерный материал производят только 4 (четыре) производителя: 3 (три)-сшитый полиэтилен (PEX) и 1 (один)-термостойкий полиэтилен (PE- RT) марки Dowlex 2344 и Dowlex 2388 (изготовитель Corp. Dow Chemical –USA).Эта компания сделала этот материал и запатентовала его. На свойствах этого материала написан Европейский стандарт на трубы PE-RT: I SO -22391.
Все производители , изготавливающие металополлимерные трубы из этих материалов, производят трубы высокого качества- со сроком эксплуатации 50 лет и более. Но так как эти полимерные материалы не дешевые трубы из этих материалов стоят достаточно дорого и если в цепочке производитель- покупатель находится (как минимум) два посредника , то трубы из качественных материалов будут для конечного покупателя стоить очень дорого и продать на рынке РБ эти трубы будет крайне сложно. Для примера : цена трубы PE-RT/AL/PE-RT ? 16х2 будет составлять как минимум 25 000 ― 32 000 рублей
На основании выше изложенного, самый простой способ определить качество металлопластиковой трубы ? это посетить предприятие-изготовитель и посмотреть из какого полимерного материала для Вас будет сделана труба. И, если на мешках с полимерным материалом, который используется для производства трубы, написано Dowlex 2344 и Dowlex 2388 ? 50 лет эксплуатации гарантировано.
И если Вам на форумах в интернете, продавцы металлопластиковых труб и сантехники будут давать много информации, но не отвечать на главный вопрос,а из материала какого производителя изготовлена предлагаемая ими металопластиковая труба?
Это говорит о том, что они не знают какого качества металло-пластиковая труба Вам предлагается.
По внешнему виду качество трубы определить не возможно и это не сделает и специалист владеющий всей проблематикой качества металлопластиковых труб.
И как правило, чем красивее труба тем из более низкого качества сырья она изготавливается .
Как производитель металлополимерных труб могу утверждать ,что красивую трубу изготовить при технологических температурах изготовления трубы ? 200 гр. С , рекомендуемых производителем полимерных материалов, не возможно , так как при этих температурах полимерный материал достаточно густой и красиво в трубе его разложить не возможно. Но можно поднять температуру при изготовлении трубы на 50 – 60 гр. С , полимерный материал станет на много менее густой и труба получится на много красивее.
Но проблема в том, что изготавливая трубу при температурах плавления полимерного материала выше минимальной возможной температуры Вы изначально снижаете срок эксплуатации трубы примерно на 10-15 лет. Таковы свойства полимерных материалов, срок их жизни определяется суммой трех воздействий на него с момента изготовлении « гранулы» на заводе по производству полимерных материалов : Температура , Давление и Время.
А покупатель выбирает трубу по внешнему виду ,а других критериев определить качество трубы у него нет.
Для подтверждения всего выше сказанного привожу две фотографии труб :1 фотография. Три трубы из термостойкого полиэтилена PE-RT/AL/PE-RT Две из материала Dowlex2388(белого цвета) и Dowlex 2344 (желтого цвета) производства ООО «Стандарт полимер» и третья труба Корейского производителя под маркой «Hydrosta». Трубы новые .
2 фотография . Трубы после термического воздействия в термокамере температурой 125 гр.С в течении 12 часов . Результат, как говорится на лицо. Корейская труба сделана явно не из полимерного материала Dowlex и срок ее эксплуатации примерно 10-15 лет , на 60-70% будет меньше чем у труб для изготовления которых применялся полимерный материал
отвечающий требованиям Европейского стандарта для труб из PE-RT/AL/PE-RT.
И так ведут себя практически все металлопластиковые трубы представленные на рынке РБ.
Конечно еще используется фактор поступления не высокого качества металлоплстиковых труб на рынок РБ – это стандарт на металлополимерные трубы принятый в нашей стране
СТБ 1916-2008 с изменением №1 ( изменение№1 в данный стандарт вносил ООО «Стандарт полимер»
Данный стандарт имеет очень низкие требования к качеству металлополимерных труб и под него подходят трубы изготовленные из полимерные материалов со сроком зксплуатации трубы 10 – 15 лет в то время как Европейские стандарты на эти трубы (ISO 22391)составляют минимум 50 лет .
Таблица №1 сравнительная характеристики труб сделанных из разных типов полимеров.
Таблица №2 Срок службы в годах труб выполненных из полимерного материала PE-RТ Dowlex 2344,Dowlex 2388. При воздействии на них разных постоянных температур
Ke factor -требование стандарта ISO 22293 к этому типу труб при разных температурах теплоносителя про их эксплуатации в годах.
Другие статьи на Нашем сайте, более развернуто, дают информацию по всем элементам темы отопление водоснабжение частного дома
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51 42
Характеристики
| Основные | |
|---|---|
| Производитель | Стандарт Полимер |
| Страна производитель | Беларусь |
| Область применения трубы | Для горячего водоснабжения, Для систем кондиционирования, Для транспортировки агрессивных сред, Для питьевой воды, Для систем орошения, Для холодоснабжения, Для транспортировки сжатого воздуха, Для систем отопления, Для холодного водоснабжения |
| Максимальная рабочая температура | 95 град. |
| Максимальное рабочее давление | 10 бар |
| Наружный диаметр | 16 мм |
| Внутренний диаметр | 12 мм |
| Толщина стенки трубы | 2 мм |
| Толщина слоя металла | 0.2 мм |
| Максимальная кратковременно допустимая температура | 110 град. |
| Разрушающее давление | 50 бар |
| Минимальный радиус изгиба вручную | 60 мм |
| Радиус изгиба с применением инструмента (трубогиба, кондуктора) | 50 мм |
| Коэффициент линейного расширения | 0.025 мм/м*град |
| Коэффициент теплопроводности | 0.15 Вт/(м*К) |
| Гарантийный срок | 50 лет |
| Сечение трубы | Круглое |
Информация для заказа
- Цена: 3,46 руб./пог.м
