Конструкция теплого пола из металлопластиковой трубы

 Основной элемент водяного теплого пола  эта тип труба, которую Вы закладываете в теплый пол. Тип трубы  и ее качество,  определяет срок службы теплого пола и его конструкцию..

Ниже представленную  информацию  Вам представляет директор компании ― ООО «Стандарт полимер» ―  Амельченко Валентин Павлович. Компания, в г. Минске, производит  металлопластиковые  трубы  и пресс  фитинги для них. Автор этой публикации   внес  дополнения и изменения в СТБ 1908 -2008 с изменением №1.

     Автор этой публикации так же  хорошо  знаком  с теории полимерных материалов ,  физико – химических свойствах этих  материалов, особенно такого полимерного материала , как полиэтилен.   На основании этого  считаю, что могу дать компетентную информацию  посетителю нашего  сайта..



Первый вопрос который Вы для Себя должны решить ,после принятия решения о создании на Своем  объекте  водяного теплого пола.  Это ,  с каким сроком работы Вы хотите сделать водяной теплый пол,,  со сроком работы минимум 50 лет или  5 – 15 лет.   Вопрос  простой для специалиста ,знакомого  с теорией временной стойкости полимерных  материалов, из которых изготавливаются  трубы теплого пол, знакомого  с таким термином  «энергия активации полимерных материалов»  и сложный для не  специалистов в области  физической – химии полимерных материалов, так как всю информацию  о сроках работы труб для теплого пола  Они получают  от продавцов  труб теплого пола , сантехников, на форумах в интернете организованных продавцами труб,   то есть  от лиц заинтересованных в продаже своей продукции . Если Вы обратите внимание,  то везде  где Вы будите получать информацию о  трубах для теплого пола  эта информация будет о готовом продукте готовом продукте,  но ни кто Вам не будет давать информацию о качестве компонентов из которых изготовлена  предлагаемая Вам труба для теплого пола . Качество компонентов  это и есть ответ на вопрос  сколько лет будет работать труба ,уложенная в теплый пол.

Приведу  похожий  пример  из  автомобильной области. Рекламируя  автомобиль изготовленный в Китае , Вам будут рассказывать ,что он очень  хороший, относительно не дорогой и гарантию дадут на 3-5 лет. Но ни где Вам не будут стараться давать информацию   о качестве комплектующих,  из которых изготовлен   этот автомобиль. Возможно, этот автомобиль проходит 3-5 лет без проблем ,но не более того.

В вопросе с покупке  автомобиля  практически Все это понимают  , а вот о покупая  трубу для теплого пола  исходя  из цены трубы  и не хотят просчитывать финансовые потери  которые однозначно получите  через 5-15 лет на восстановление работы водяного теплого пола,  а они как минимум будут в 2 раза превышать затраты которые Вы понесли на создание этого пола.  И претензии Вам будет предъявлять  не кому, так как срок гарантии на это вид  изделий в  РБ  3 года.  Если Вы в РБ , приобретаете  относительно дешевую трубу для  теплого пола ,  Вы 100 %   делаете теплый пол со сроком  его  работы 5-15 лет ,возможно кого то это и устраивает.  Покупая  относительно дорогую трубу,  Вы получаете    вероятность срока работы  теплого водяного пола  85 % , что  он проработает  15 – 25 лет  и  вероятность  15  %,  что он проработает 50 лет и более. В категории относительно дорогих труб  теплого  пола   85%  труб со сроком эксплуатации 15- 25 лет составляют  трубы раскрученных известных брендов производителей труб .  Если  Вы проявите настойчивость   и сравните цену ,на брендовую трубу,  у представителей этих брендовых компаний в РБ  или официальных дилеров этих компаний  , с ценой которую можно найти  у других компаний  торгующих трубами этих  брендов в РБ , то разница цен может составлять 30 %.

Это говорит о том ,что в цены на трубы у представителей этих брендовых компаний в РБ  или официальных дилеров этих компаний ,   закладывается статус этих компаний  по отношению к бренду производителя труб . Остальные продавцы эту статусную надбавку в цену не закладывают  и у них цена на эту трубу переходит в разряд относительно дешевых труб для теплого пола.

 У нашего читателя может возникнуть законный вопрос  а как приобрести  трубы входящие в  15 % ,относительно дорогих труб,  со сроком работы 50 лет и более

 Презентую новую публикацию о  услуге, которую предлагает  компания ООО «Стандарт полимер»

 Хочешь сделать хорошо – сделай  Сам.

Реализация своими руками, с полной нашей поддержкой,  проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома

 Какие преимущества  Вы получаете при создании системы отопления и водоснабжения  Вашего частного дома воспользовавшись Нашим предложением.

1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного  проектной организацией  или  ИП  для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой  площади Вашего дома

2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .

Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью  150 м2 равна:

-  150 м2 х 2 уе (проект)  +  150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).

Итого 300 + 900 - 105 = 1095 уе экономии.

3. Часть сэкономленных Вами средств Мы рекомендуем потратить  на более качественную комплектацию оборудования, которая Вы примените на систему отопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.

4. Еще одна важная  опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали  и дальнейшая эксплуатация этой  системы и ее обслуживание у Вас не  создает больших проблем.

 С данной публикацией можно познакомится открыв одноименную вкладку   на  витрине главной  страницы  на  Нашем сайте или активизировав слово перейти  или если  хотите  ознакомиться  с оглавлением  статей  связанных с решением всех вопросов  отопления и водоснабжения частного дома ,активизируйте слово ознакомиться

 Критерии отбора этих труб:

1.       Труба должна  иметь  100 % кислородный барьер , то есть  иметь сплошной слой металла в своей конструкции.



2.        Цена на трубу , к примеру  PE-RT/AL/PE-RT , 16 х 2  не должна быть ниже у производителя трубы  0.85 Евро , у продавца  1.15 Евро. Качественные полимерные материалы ,из которых изготовлены эти трубы, дорогие по цене.

3.      Труба с аббревиатурой PE-RT/AL/PE-RT   должна быть изготовлена  из термостойкого  полиэтилена   компании  «DOW  Chemical» USA ( крупнейший мировой химический концерн -70 000 работающих) Единственный производитель в мире  изготавливающая « термостойкий полиэтилен PE-RT»  под маркой  Dowlex 2344 или 2388. соответствующий стандарту ISO 22391 на этот вид труб.



 Эта компания придумала этот материал и запатентовала его.  Соответственно, металлопластиковые  трубы  с аббревиатурой  PE-RT/AL/ PE-RT   соответствующая стандарту ISO 22391 должна быть изготовлена  только из этого материала  Dowlex 2344 или 2388

Все  остальные производители этого типа  полиэтилена  делают термостойкий полиэтилен  PE-RT, который не соответствует  условиям выше приведенного .стандарта.

  Пример,  который   показывают, как ведут себя трубы для теплого пола разных  производителей, как известных так и не известных, на которых нанесена аббревиатура  PE-RT/AL/ PE-RT.

 Приведу фото,  результатов сравнительных  испытаний, Смысл данного испытания посмотреть,  как ведет себя испытуемая труба   по отношению  к трубам других производителей  труб   в которых  для производства труб используется термостойкий  полиэтилен PE-RT марки Dowlex 2344,  методом  искусственного термического  старения полиэтилена, из которого  изготовлены трубы.

.

Фото № 1  с лева на право- испытуемая труба очень известного в РБ Европейского производителя труб , далее труба компании из Германии  Oventrop,  далее труба компании из РБ ― ООО "Стандарт полимер"

 Вид труб до испытаний.







Вид труб после испытаний







 Фото №2  С лева на право, труба компании Oventrop, далее труба ООО "Стандарт полимер" далее испытуемая труба. Результат  испытаний показывает, что временная  термическая  стойкость металлопластиковых труб изготовленных из термостойкий  полиэтилен PE-RT марки Dowlex 2344, по отношению трубам других производителей  металлопластиковых труб известных  производителей. Могу  со 100 % уверенностью утверждать, что испытуемая металлопластиковая труба  в лучшем случае отстоит  20 лет.

  Нами были испытаны около  20 образцов  металлопоастиковых труб  поступающих на рынок РБ . и только один иностранный производитель Oventrop,  поставляет на рынок РБ металлопластиковые  трубы соответствующие стандарту ISO 22391 со сроком работы минимум 50 лет. Сразу скажу, что компания ООО «Стандарт полимер» к продаже труб компании  Oventrop не имеет ни, какого, отношения.





На  фото № 1 показана правильная конструкция  водяного теплого пола со 100 % гарантией его  работы  во всех аспектах , как срока работы металлопластиковой трубы PE-RT/AL/PE-RT   из термостойкого полиэтилена марки " Dowlex 2344" , так  и 100 % гарантии надежности бетонной стяжки теплого водяного пола,  во время всего срока работы  пола.

  Армирующая металлическая сетка  располагается на металлопластиковой трубе, труба  укладывается на теплоизоляцию. Армирующая сетка   несет две функции.

 Основная ―  армирование бетонной стяжки водяного теплого пола ,конечно можно сделать и без армирующей сетки, но тогда вероятность   трещин в бетонной стяжке теплого водяного пола резко возрастает . Автор статьи имеет 15 летний опыт эксплуатации водяного теплого пола в частном доме.Стяжка теплого водяного пола была сделана без армирующей сетки, как показано  на фото № 1,  примерно через 7 ― 8 лет эксплуатации , в бетонной стяжктеплого пола, появились трещины и там где половое покрытие было  выполнено мягкой плиткой , стяжка местами начала "играть".

 Вторая ― дополнительная .  При отсутствии армирующей сетки металлопластиковую трубу в местах изгиба придется крепить  к утеплителю ,"гарпунами", чтобы при заливки бетонной стяжки  труба не сдвинулась с места укладки.



 Крепление металлопластиковой  трубы создает в теплоизоляции, в местах крепления "гарпунами"," мостики  холода" , то есть в этих местах теплоизоляция теряет свою функцию. Армирующая металлическая сетка  уложенная на трубу позволяет закрепить трубу теплого пола к этой сетки и сохранит теплоизоляцию под трубой теплого пола  , не прокалывая ее крепежными" гарпунами".. Ходить по армирующей сетке уложенной на  металлопластиковую, качественную, трубу теплого пола,не наносит трубе  ни каких проблем.

   Фото № 1





  Отнесусь с уважением к читателю, который с упрямством достойным лучшего применения, наверное это и проблема автора статьи,который не  смог доказать ,что только труба из металла или  со сплошным металлическим  слоем может обеспечить работу теплого пола в течении минимум 50 лет.

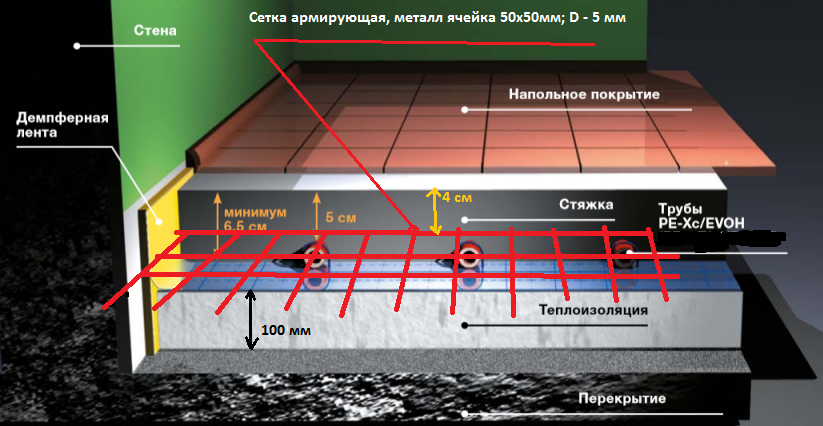

Рассмотрим конструкцию теплого водяного пола  из труб так называемых" сшитого полиэтилена ",фото № 2.

 Здесь два варианта

1. понадобится уже две металлические сетки , фото № 2.

 2. одна сетка,,  но теплоизоляция   толщиной 80 ― 100 мм..фото №

1 вариант. Первая металлическая сетка черного цвета на фото №2, нужна для крепления трубы теплого пола без слоя металла  фото № 3.

.



Фото № 3

Вторая сетка, красного цвета,  является армирующей. .Первая сетка  черного цвета не является армирующей так как по всем  СНиП (строительным нормам и правилам) армирующая сетка должна находится, как минимум,  15 мм  внутри бетонной стяжки .

 и если  Вам дается информация, что первая  сетка является, так же и армирующей, рекомендую данную информацию подвергнуть сомнению. так как требование минимум 15 мм  сетка должна быть расположена   внутри бетонной стяжки никто не отменял, А если  учесть , температурный  коэффициент расширения бетонной стяжки  равен 0.015 мм*гр. С * метр , у трубы из сшитого полиэтилена, без алюминиевого слоя в конструкции трубы, температурный коэффициент расширения ( удлинения) равен 0.3 мм*гр. С * метр, то есть   в 20 раз больше сем у бетонной стяжки  теплого пола. . Для сравнения,  температурный  коэффициент расширения металлопластиковой трубы  равен 0.025 мм*гр. С * метр, то есть только в 1.7 раза больше чем у бетонной стяжки.

2 вариант.

  Это одна армирующая металлическая сетка расположенная над трубой .Труба крепится к утеплителю " гарпунами". В связи с тем,  что труба теплого пола, без алюминия, требует очень большое количество креплений "гарпунами" , а глубина проникновения " гарпуна"  примерно 50 мм , то слой теплоизоляции на глубина 50 мм очень сильно снизит свои теплоотражающие функции. В связи с этим и укладывается  дополнительный  слой теплоизоляции 50 мм не поврежденной крепящими трубу "гарпунами".

Вывод: Труба теплого пола без алюминия  в конструкции трубы создаст одни проблемы, как со сроком эксплуатации теплого пола , так и с резким усложнением конструкции теплого пола .

 А информация,  что металлопластиковые трубы расслаиваются  из- за  того, что алюминий и полиэтилен имеют разные температурные коэффициенты расширения, и из -за постоянного изменения температуры теплоносителя в трубе со временем металлопластиковые трубы расслаиваются.  Эта информация верна для 95 % металлопластиковых труб поступающих на рынок РБ. Все эти трубы находятся в сегменте дешевых металлопластиковых труб. Это связано с тем , что качественный (на срок работы трубы  минимум 50 лет)   клей,   приклеивающий полиэтилен к алюминию,  это самый дорогой  по цене  элемент в конструкции трубы.  Применение,  производителем труб, качественного клея , серьезно увеличивает цену металлопластиковой трубы.  Еще раз повторюсь , за чем иностранному производителю металлопластиковых труб , делать на рынок РБ  и стран СНГ  со сроком эксплуатации 50 лет , когда  такого требования, в стандартах на эти изделия, в этих странах нет. Во первых цена на эту металлопластиковую трубу будет достаточно высокая и во вторых эту  металлорластиковую трубу  на этих рынках, по этой цене ,будет достаточно сложно продать.

Другие статьи на Нашем сайте,  более развернуто, дают информацию по всем элементам темы  отопление водоснабжение частного дома



С уважением директор ООО "Стандарт полимер"  Амельченко В.П.  тел. +375 29 676 51 42
