- газовое
- жидко топливное, к которым относится такие виды топлива, как печное топливо, солярка, мазут и так далее.
- твердотопливное, к которым относится такие виды топлива, как угольное, дровяное, торфяное, пеллетное и так далее.
- электрическое
- солнечное.
- геотермальное и так далее.

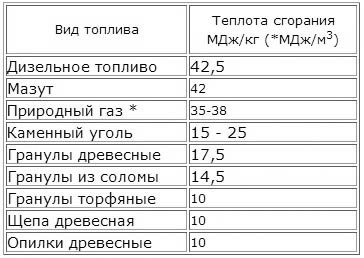

Таблица ниже показывает теплотворность основных видов топлива для отопления частных домов.
Попробуем рассчитать соотношение финансовых затрат, от вида топлива, на отопление частного дома. Так как Мы рассматриваем отношение финансовых затрат, а не их сумму, размер дома и его конструкция не имеют значения. Изменить вид топлива для отопления дома в зависимости от его цены, складывающийся в определенные периоды времени , крайне сложно, дорого , а часто практически не возможно. По этому, попробую дать свой прогноз,, средней цены на топливо в РБ,на ближайшие 10 - 15 лет.
Рассмотрим три основные виды топлива , которые не требуют в отопительный сезон заниматься ежедневной его загрузкой в котел для отопления дома. Основным условием для всех наших дальнейших рассуждения является наличие на Вашем строящимся объекте электроэнергии. Вид топлива , такой как электроэнергия рассматривать не будем, в связи стем что это крайне дорого и если в зимнее время возникнут перебои с подачей электроэнергии, заменить ее будет не чем. Рассматриваемые нами три вида топлива, позволяют ,в случаях с перебоями подачи электроэнергии, задействовать резервный генератор, для выработки не большого количества электроэнергии, необходимой для нормальной работы системы отопления Вашего дома. Если на строящемся Вашем объекте присутствует газ , то вопрос выбора решается на много проще.
И так первый рассматриваемый Нами вид топлива это газ. Мой прогноз средней цены газа на ближайшие 10 - 15 лет у потребителя, за 1 м3 составит 0.3 уе.(на сегодня 0.05 уе в отопительный сезон). Низкая цена на газ, в РБ на сегодня, связана с так называемым "перекрестным субсидированием" , когда газ промышленным предприятиям продается по цене на много выше закупочных цен ,и за счет этого частным потребителям газа цена ставится на много ниже закупочной. И уже сегодня от правительства РБ звучит требование к концу этого года перейти на 100% возмещение населением затрат на газ. Я конечно сомневаюсь ,что это будет сделано в этом году но в ближайшие 2 - 3 года это будет сделано.
Второе место Я отдал древесным гранулам - пеллетам. На сегодня в мире это второй источник отопления частных домов после газа. Так как в РБ много леса можно предположить, что цены на этот вид топлива в РБ будут самыми стабильными и не превысят 0.12 - 0.15 уе, в зависимости от качества, за 1 кг.
Третье место Я отдаю дизельному топливу и Мой прогноз цены на ближайшие 10 - 15 лет - 1.1 уе за 1 кг( 1 кг примерно 0.9 литра).
Теперь можем рассчитать соотношение затрат на эти три вида топлива.
Примем сумму финансовых затрат на отопления газом частного дома за 100%. Чтобы заменить 1 м3 газа, потребуется 2 кг пиллет и 0.9 кг дизельного топлива. Соотношение рассчитан на основании данных из выше приведенной таблицы, исходя из отношения теплотворности этих видов топлива
Теперь можем перейти к определению финансовых затрат
1 м3 газа стоит 0.3 уе , его заменят 2 кг пиллет, которые будит стоить 0.27 уе и 0.9 кг дизельного топлива, которое будет стоить 1 уе.
Отсюда вытекает и отношение сумм затрат газ 100% , пеллеты 90%, дизельное топливо 330,%
Для полноты картины, приведу соотношение стартовых затрат на закупку оборудования котельной для частного дома
Приняв затраты на создание котельной на газу за 100%, на пеллетах примерно 200%, на дизельном топливе примерно 130%.
Вывод каждый для себя делает Сам. Но глядя на ситуацию ,которая сейчас происходит на Украине,где многие отказываются от газа , из за его высокой цены равной 0.28 уе за 1 м3 и переходят на другие виды топлива , такие как уголь , древесина и т так далее . Хотя на Украине есть свой газ.
Теперь рассмотрим три основные вопроса по этой теме
1 Какие бывают системы отопления применяемые для отопления частных домов, в которых теплотворность используемого топлива, передается воде или другому типу жидкости, а та в свою очередь передает его непосредственным источникам тепла - радиаторам отопления , водяным теплым полам , водяным системам панельного отопления, то есть системы с промежуточным теплоносителем.
2. Какие применяются схемы подключения непосредственным источникам тепла - радиаторов отопления , водяных теплых полов , водяных систем панельного отопления для отопления частных домов.
Презентую новую публикацию о услуге, которую предлагает компания ООО «Стандарт полимер»
Хочешь сделать хорошо – сделай Сам.
Реализация своими руками, с полной нашей поддержкой, проекта - отопление, водоснабжения и водяной теплый пол, частного дома. Экономия от 5 до 8 у.е. на 1 метре квадратном отапливаемой площади дома
Какие преимущества Вы получаете при создании системы отопления и водоснабжения Вашего частного дома воспользовавшись Нашим предложением.
1. Большая экономия финансовых средств за счет отсутствие затрат на оплату проекта разработанного проектной организацией или ИП для Вашего дома ,а это примерно от 1.5 до 3 уе за м2 отапливаемой площади Вашего дома
2. Большая экономия финансовых средств за счет отсутствие затрат на оплату работ сантехников ,а это примерно от 5 до 8 уе и более за 1 м2 отапливаемой площади Вашего дома .
Примерная экономия финансов при создания отопления и водоснабжения Вашего дома если Вы воспользуетесь Нашим предложением составит для дома с отапливаемой площадью 150 м2 равна:
- 150 м2 х 2 уе (проект) + 150 м2 х 6уе (сантехники) - 150 м2 х 0,7уе (наши услуги-- куда входят проект ,полная консультация по работам,комплектация оборудования, предоставления бесплатно всех инструментов для производства работ ).
Итого 300 + 900 - 105 = 1095 уе экономии.
3. Часть сэкономленных Вами средств Мы рекомендуем потратить на более качественную комплектацию оборудования, которая Вы примените на системуотопления и водоснабжения, что позволит Вам не иметь больших проблем в течении длительного срока эксплуатации Вашей системы ( минимум от 30 до 50 лет и более) все будет зависеть качества комплектации.
4. Еще одна важная опция которую Вы получите создавая систему отопления и водоснабжения самостоятельно Вы все знаете, что Вы сделали и дальнейшая эксплуатация этой системы и ее обслуживание у Вас не создает больших проблем.
С данной публикацией можно познакомится открыв одноименную вкладку на витрине главной страницы на Нашем сайте или активизировать слово перейти или если хотите ознакомиться с оглавлением статей связанных с решением всех вопросов отопления и водоснабжения частного дома ,активизируйте слово ознакомиться
3.Классифицируем виды топлива, используемые для отопления частных домов, по цене отопления 1 кв. м. отапливаемой площади, по комфортности проживания в отопительный период в этом доме .
Ответ на первый вопрос.
- открытые системы отопления без циркуляционного насоса
- схема открытой система отопления с циркуляционным насосом.

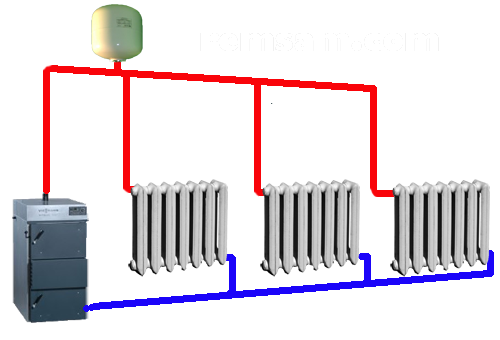

Устройство и принцип работы открытой системы отопления
В данной системе теплоноситель циркулирует благодаря разнице удельного веса холодной и горячей воды. В данной системе применяется открытый расширительный бак, отсюда и название системы.Горячая вода из котла под действием высокого давления направляется по трубам в зону низкого давления. Проходит через радиаторы, остывает и поступает обратно в котел. Обязательной частью открытой системы является расширительный бак, который собирает излишки теплоносителя. Функционально схема делится на две части. Первая – «подача»: нагревание теплоносителя и движение по трубам и радиаторам; вторая – «обратка»: охлаждение и поступление снова в котел.
Достоинства у этой системы ( без циркуляционного насоса) только одно , это возможность ее использования в зданиях и сооружениях , где отсутствует электричество. Все остальное это одни недостатки, главным из которых является контакт теплоносителя системы, через расширительный бак, с атмосферным воздухом. Атмосферный воздух насыщает постоянно теплоноситель пузырьками воздуха , которые уменьшают теплопередачу теплоносителя нагревательным элементам системы,резко увеличивают агресивность теплоносителя к металлу, по которому протекает теплоноситель в системе отопления,,соответственно резко увеличивается газообразование в системе отопления которое создает воздушные пробки.
Недостатки систем отопления открытого типа
- Низкий коэффициент полезного действия.
- Медленная циркуляция теплоносителя.
- В системе можно использовать в качестве теплоносителя только воду, так как другие антифризы быстро испаряются.
- Расширительный бак не герметичный.
- Необходимость постоянно возобновлять уровень воды в расширительном баке, из-за ее постоянного испарения, что вызывает завоздушивание системы и приводит к негативным последствиям.
- Наличие в системе пузырьков воздуха приводит к уменьшению теплопередачи, нарушению циркуляции жидкости, к созданию воздушных пробок, появлению шума, вызывает коррозию внутренних поверхностей элементов системы, снижает срок эксплуатации.
Установка циркуляционного насоса мало что меняют в работе данной системы отопления..Во первых для работы циркуляционного насоса надо электричество,во вторых если есть электричество, делать открытую систему отопления не имеет ни какого смысла
Закрытые системы отопления
.
Отличительной особенностью системы отопления закрытого типа является ее полная изолированность от атмосферы. Поэтому, проникновение воздуха в теплоноситель отсутствует при правильном выборе типа труб используемых в системе отопления . О типах труб ,которые надо применять, для создания система отопления с максимальным сроком работы всех ее, элементов будет рассматриваться ниже.
Чтобы компенсировать температурные расширения в закрытых системах используются расширительные баки мембранные, которые наполняются водой при нагревании, а при охлаждении отдают ее в систему.Расширительный бак представляет собой стальной резервуар, разделенный резиновой мембраной на две части. Одна часть бака предназначена для газа (чаще всего заполнена воздухом), вторая часть – для воды теплоносителя. Когда вода из системы попадает в бак, она сжимает воздух в воздушной камере.Расширительные баки бывают разных объемов. Подбирают объем бака так, чтобы при нагревании давление в баке не превышало допустимый уровень. Для защиты расширительного бака от превышения допустимых параметров устанавливается предохранительный клапан.
Принцип работы системы отопления закрытого типа
При повышении температуры в системе отопления закрытого типа, специальный клапан обеспечивает в бак доступ теплоносителю, при понижении температуры, насосы закачивают теплоноситель снова в систему.
Установки, регулирующие давление, поддерживают в системе давление в установленных пределах. Расширительные баки с такими установками компактнее обычных мембранных баков. Кроме своих основных функций, установки для поддержания давления могут выполнять автоматическую подпитку системы, деаэрацию теплоносителя и др.
Закрытая система отопления нуждается в удалении воздуха, проникающего при пополнении системы или при нарушении герметичности стыков. В этих целях используются краны Маевского или автоматические воздухоотводчики. Для выведения воздуха, растворившегося в теплоносителе, применяют сепараторы, которые размещают в трубопроводе.
Циркуляция теплоносителя в закрытой системе отопления происходит благодаря насосу.
Работа насоса повышает эффективность отопительной системы, которая лучше обогревает помещение, а также позволяет подсоединять к системе дополнительные элементы обогрева (например, систему теплый пол, которая не работает с естественной циркуляцией теплоносителя).
Недостатком отопительных систем с насосом является их зависимость от электроэнергии.

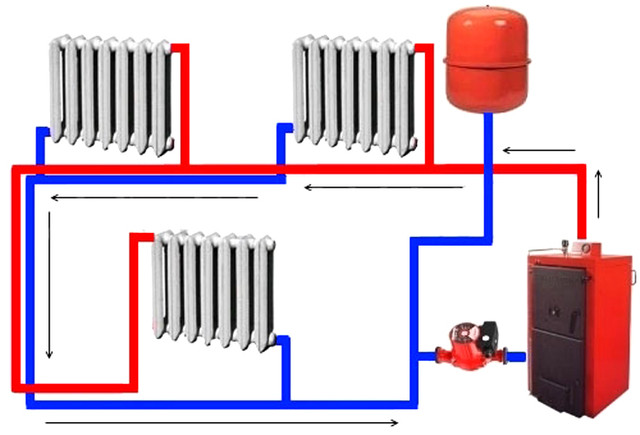

Схема отопления закрытого типа предусматривает впереди котла на обратной трубе монтаж циркуляционного насоса и мембранного расширительного бака.
Такое размещение бака и насоса намного упрощает монтаж отопительной системы. Во-первых, не требуется утепления труб, не нужно размещать на чердаке расширительный бак, а во-вторых, не нужно соблюдать уклон труб при монтаже и можно устанавливать трубы любого сечения
В закрытой системе нет испарения воды, поэтому не требуется часто контролировать уровень теплоносителя. С применением принудительной циркуляции теплоносителя закрытая система отопления прогревается быстрее. Использование насоса позволяет в каждом помещении регулировать температуру, а если насос работает с комнатным термостатом, то обогревать помещение можно только при понижении температуры ниже заданной.
Теперь рассмотрим основные схемы подключения отопительных приборов, в закрытых системах отопления, для частных домов
Рассмотрим две основные схемы подключения отопительных приборов Почему только две , ведь существует достаточно много схем подключения.Все остальные схемы вытекают из схем отопления многоквартирных домов и из схем отопления частных домов для открытых систем отопления. В этих схемах есть много специфики , которая необходима для этих вариантов. Как пример, для открытых систем отопления, для подключения приборов отопления требуются трубы больших диаметров,так как теплоноситель в них протекает самотеком. В закрытых системах отопления диаметры труб требуются на много меньше. и здесь нет смысла использовать однотрубные схемы подключения приборов отопления.,так как они требуют достаточно высокого давления в системе отопления 3 - 5 Бар ,они мало эффективные и с ними, крайне много проблем.
И так первая схема имеет много названий:

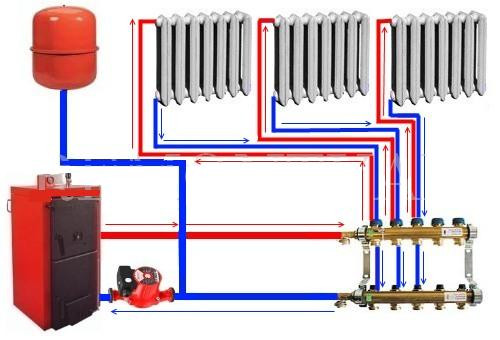

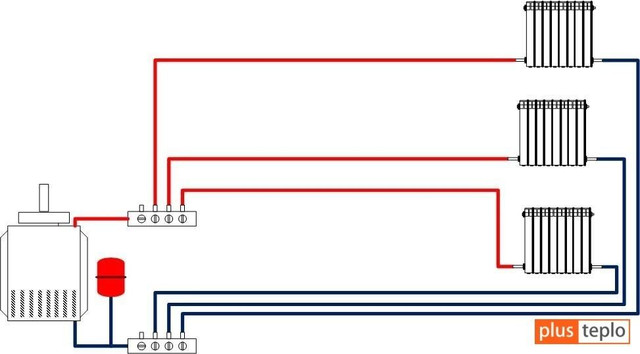

Радиальная , коллекторная или лучевая:
. Среди наиболее значимых достоинств можно выделить:
:- Возможность скрытой прокладки труб и всех составляющих элементов обогрева объекта.
- Независимая работа радиаторов отопления друг от друга.
- Возможность использовать минимальные диаметры труб для подключения радиаторов отопления
- Отсутствие соединений (а значит и слабых мест) между отопительными приборами и гребенкой;
- Простота монтажа всех элементов, выполнение работ своими руками, даже без определенных навыков.
- Используется минимальное количество соединений, а потому сборка всех составляющих производится чрезвычайно быстро
- Стабильность системы.
- При использовании лучевой схемы разводки отсутствуют вероятности гидравлических ударов.
- Особенно актуально при использовании дорогостоящей импортной сантехники с граничным давлением в 3 атм;
- Быстрая и эффективная замена поврежденных участков трубопровода без проведения сложных монтажных работ, разрушения конструкции бетонной стяжки.
- Достаточно просто отключить любой из лучей схемы и дефекты легко устраняться без нарушения режима работы всей системы;
- Доступная цена оборудования и всех составляющих;
- Упрощение проектирования и монтажа системы обогрева за счет использования труб одинакового размера, разведенных от «гребенки».
Вторая:
. Магистральная или двухтрубная магистральная.
Что можно сказать о данной схеме подключения отопительных приборов, конечно эта схема имеет право на на "жизнь". и используется для подключения приборов отопления в частных домах очень часто , ввиду кажущейся ее менее финансово затратной ,чем радиальная. Но это кажется на первый взгляд, а если сравнить реальные затраты на эти две схемы ,то они получатся примерно одинаковые, так как в магистральной схеме появляются большие диаметры труб , появляются фитинги для ответвления от магистрали к отопительным приборам. Широкое распространения в РБ и странах СНГ получили в сязи с тем ,что для создания магистральной схемы можно использовать полипропиленовые трубы прокладывая их открыто. , что резко удешевляет вариант подключения приборов отопления. Но сказав А надо сказать и Б .Все типы полипропиленовых труб пропускают кислород ,то есть в конструкции этих труб отсутствует кислородный барьер и говорить о длительной и нормальной работе всей системы отопления не представляется возможным , так как для максимального срока работы системы отопления проникновение кислорода в теплоноситель системы отопления должен быть сведен к нулю. С проблемами возникающими в системах отопления, при постоянном проникновении кислорода в теплоноситель системы отопления , можно прочитать в других публикациях на нашем сайте. ..
Недостатки данной системы отопления по отношению к радиальной.
Менее равномерное распределение тепла отдаваемого теплоносителем отопительным приборам
Для подключения отопительных приборов к магистрали требуются фитинги.
. Существуют и различные комбинации этих двух схем ,как правило используемых для частных домоа выполненных в двух, трех и более уровнях.
Магистральная - магистральная.
.Стояк ( подача теплоносителя на этажи из котельной) выполнен по магистральной схеме по магистральной и приборы отопления на этажах от стояка тоже подключаются по магистральной схеме.
Магистральная - радиальная.
Радиально - радиальная
Радиально - магистральная.
Лучший вариант это радиально - радиальная схема.
Далее Радиально- магистральная, затем магистрально- радиальная и самый проблемный вариант магистально - магистральная.
Остановимся так же на схемах подключения водяных теплых полов.
Водяные теплые полы подключаются только по радиальным схемам

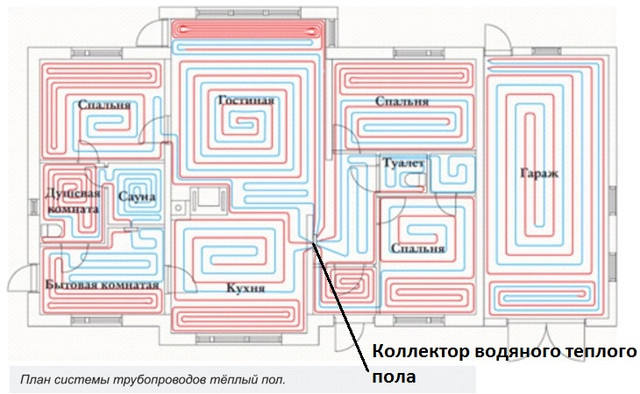

Ниже коллектор теплого пола

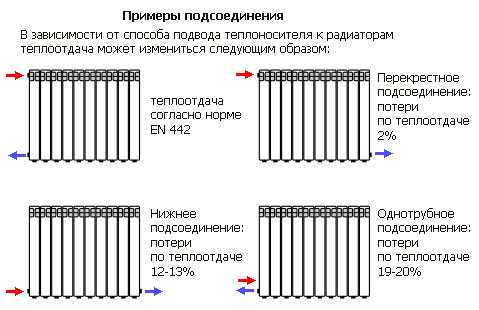

Подключение радиаторов отопления
И на конец, дам ,как правильно сделать общую схему организации котельной в частном доме

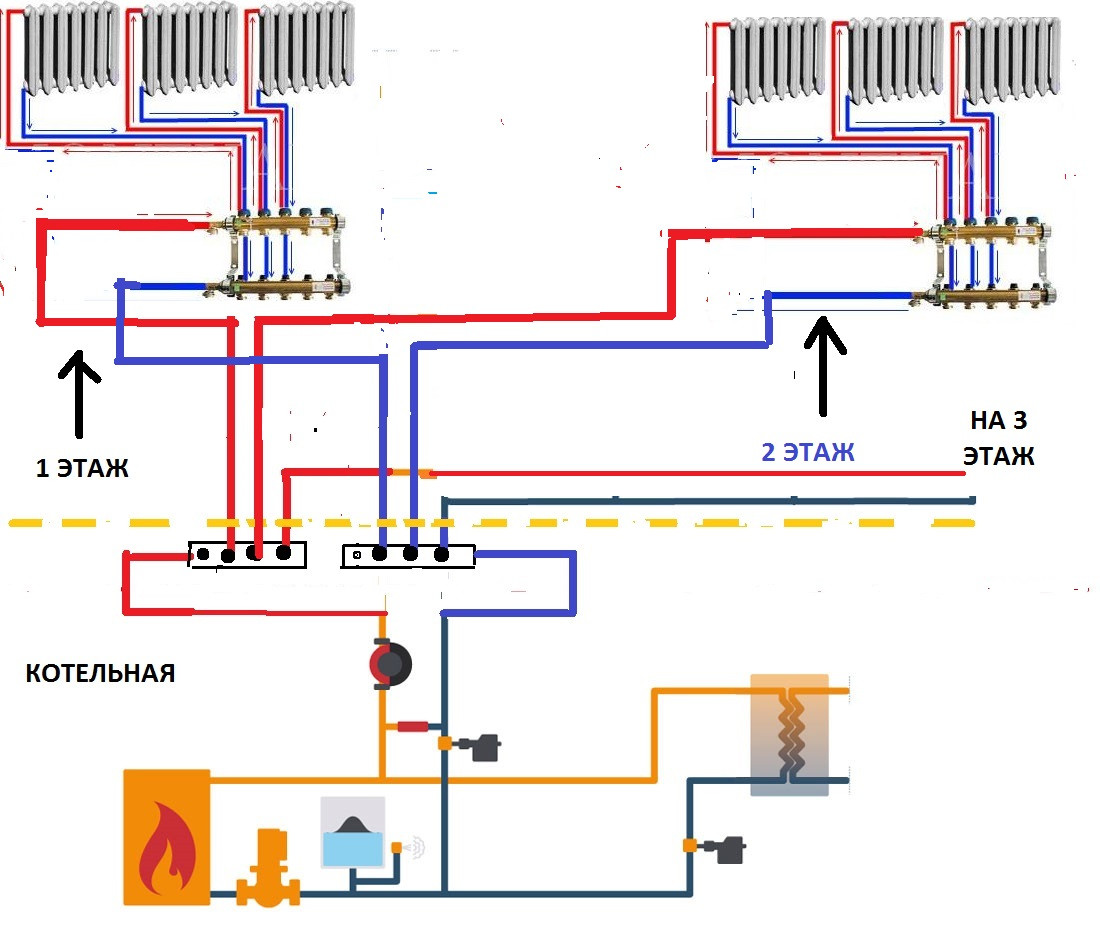

Функционально она выглядиет так

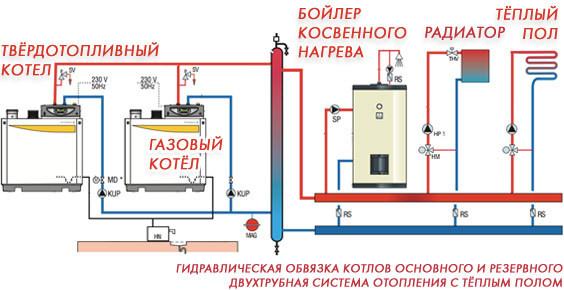

Более подробно так
Теперь не много о трубах применяемых для создания систем отопления и водоснабжения зданий и сооружений.
Срок работы металопластиковых труб ( точно также как и труб из сшитого полиэтилена, так как материалы для их изготовления применяются одинаковые) на 100% ЗАВИСИТ не от названия компании , которая ее произвела, а от качества ( временной стойкости) материала из которого эта труба сделана.
И если кто то думает, что покупая трубу именитой компании по низкой цене Ему повезло ,то Он глубоко ошибается, материалы из которых делаются металопластиковые трубы ( точно также как и труб из сшитого полиэтилена, так как материалы для их изготовления применяются одинаковые) с длительной временной стойкостью (минимум 50 лет) стоят дорого .
Покупая дешевые трубы Вы должны понимать, что временная стойкость у них не высокая от 5 до 15 лет,
.Выдерживание пиковых нагрузок по давлению и температуре не высокие.
Все это можно понять, если трубы прокладываются открыто, но использовать такие трубы для укладки в бетонные стяжки крайне не разумно .Замена ее, при возникновении проблем крайне, сложное и очень проблематичное удовольствие.
По этой теме можно писать очень много ,и если у Нашего читателя появилось желание ознакомится более подробно со всей тематикой связанной с отоплением частного дома рекомендую ознакомится с другими публикациями на нашем сайте.
С уважением директор ООО "Стандарт полимер" Амельченко В.П. тел. +375 29 676 51
