Статья № 8.1 Принципы регулированиия которые, применяются для регулирования температуры водяного теплого пола



Теперь о группах оборудования осуществляющих регулирование температуры  водяного теплого пола

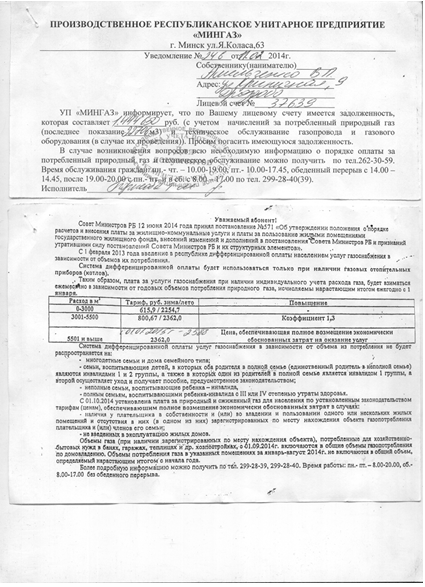

                Пожалуй,  это  главная часть в системе водяного  теплого пола Она создает уровень комфортности, уменьшает или увеличивает проблемы для пользователя в процессе эксплуатации системы,  и  конкретно,  до 40 % влияют на расход топлива, которое используется в котельной. А сегодня для Белоруссии оплата за потребляемый газ  стала не маленькой.   Привожу счет и разъяснения к этому счету полученные Мной ( живу в частном доме) от газа снабжающей организации.

       Правильное решение задачи регулирования температуры водяного теплого пола,  по важности  принятия решения ,сравнима  с  принятием решения о типе и качестве трубы в данных системах.

Сначала  рассмотрим  принципы регулирования.

применяемые для систем водяных теплых полов  их два

1.     Пропорциональное регулирование  ― «П» регулирование .

Принцип этого регулирования:  Задающий  датчик,  снимающий показания  с объекта регулирования ( место расположения датчика,  может быть,  над объектом,  внутри или  снимать показания с теплоносителя объекта  регулирования)  воздействует на исполнительное  устройство  регулирования.  Если это сказать простым языком  датчик, увидел отклонение от температуры задания,  дал команду исполнительному устройству на  то или иное пропорциональное действие. Один датчик  может работать с одним или несколькими исполнительными механизмами.

   Как правило,  это  достаточно дешёвые  и соответственно простые,  не имеющие электронных компонентов приборы.  Эти приборы, крайне  не эффективно, решают  задачи по регулированию температуры водяного теплого пола в отношении расхода топлива котельной.

2.     Пропорциональные, интегральные – «ПИ» или  пропорциональные, интегральные, дифференциальные ― «ПИД» регуляторы.

   Этот  способ регулирования   появился  вместе с  созданием малогабаритных компьютерных систем, называемых « контроллерами».   Контроллер  -  это, мини компьютер, законченное устройство,   сделанное  для  решения конкретных  задач.   В контроллерах  решающих задачи «ПИД» регулирования закладывается программное обеспечение,  которое  обеспечивает  решение этой задачи . Система достаточного  сложная в описании  , но если в упрощенном виде ,  то «ПИД»  система позволяет  приходить в точку задания и уходить из точки  задания с инертностью,  регулируемого инерционного объекта,  стремящейся к нулю то есть  колебание температуры регулируемого объекта. в точке задания стремится к нулю

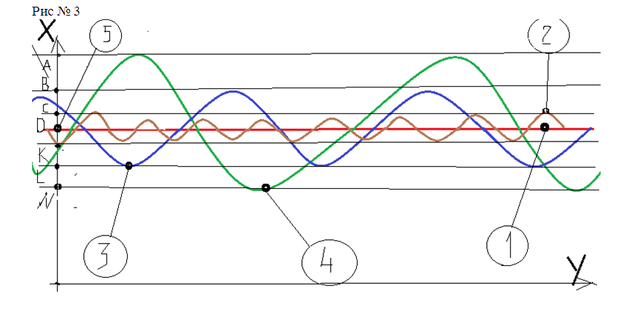

Ось Х ―  температура бетонной стяжки  теплого пола

  Ось У – время,  за которое проводилось измерение  температуры, бетонной стяжки,  теплого пола.

           Тоска D на оси Х- температура задания для всех групп регуляторов.

кривые 3,4  показывают, как будет колебаться  температура  регулируемого объекта  возле точки заданной на датчике для пропорционального регулятора и не очень важно это будут сервопривода или смесительные узлы с капилярными датчиками. Разброс от точки задания составит примерно +/- 1 гр.С

кривая 2  показывают, как будет колебаться  температура  регулируемого объекта  возле точки заданной на датчике для ПИД регулятора. Разброс от точки задания составит примерно +/- 0.1 гр.С

 Прямая  1 показывает,  изменение температуры  во времени  от точки задания, бетонной стяжки теплого пола,  если бы регулирование  осуществлял «идеальный регулятор».

 Законы физики говорят, что на удержание объект с одинаковой температурой расходуется меньше энергии ,чем когда эта температура колеблется   возле точки задания и чем больше колебания тем больше затрат энергии.

  Какими возможностями  это достигается?   Это действие   по определенному алгоритму разработанному для «ПИД» регулирования,  заложенное в программное обеспечение ( soft ) контроллер.  Возможностью  быстро  обрабатывать большое  количество  входящей информации,  поступающей от внешних устройств  и давать команды  подключённым к  выходам  контроллера  исполнительным механизмам на за ранее предусмотренные  действия. Которые  максимально,   со всех точек зрения, оптимизирую выполнение задачи регулирования.

  Данный тип регулирования  индивидуально подстраивается под каждый объект, который он регулирует. Первые циклы регулирования для него являются «Тестовыми».  За эти циклы он получает всю информацию о объекте регулирования, то есть он видит какая  температура воздействующая на объект  регулирования   за какое время   изменили температуру объекта нагрева.   Эти «тестовые» данные  заносятся как «константы» в память контроллера  и на их значениях  производится вся работа контроллера. Эти  константы контролер периодически проверяет  и если   для регулируемого  объекта  произошли вешние изменения  (как пример,  для нашего случая,  изменилась температура на улице ) соответственно меняется и константа.

 Эта система регулирования очень сильно приближается  к «идеальной системе регулирования»,  то есть к той системе,  у которой  отклонение от задания во время регулирования  равно 0.

 О приборах регулирующих температуру теплого пола читайте в статье 8.2 или активизируйте слово перейти
