Статья № 8.3 Современный системы управления всеми системами связанными с отоплением и водоснабжением дома включая солнечный коллектор и рекуператор обмена воздуха в доме
Статья № 8.3 Современный системы управления всеми системами связанными с отоплением и водоснабжением дома включая солнечный коллектор и рекуператор обмена воздуха в доме
Группа приборов для регулирования температуры всех систем отопления включая водяной теплый пол.
Одно из важных преимуществ управления отоплением и водоснабжением частного дома с помощью данных систем является их отдельное агрегатирование, которое увеличивает надежность всей системы за счет - отдельно котел, отдельно система управления. Kотел при этих системах управления берут как можно проще ,желательно вообще без электроники, как правило это чугунные напольные котлы со сроком работы 40-50 лет и практически они имеют очень высокую надежность в работе так как там нечему выходить из строя нет ничего ни электроники ни насосов ни клапанов Но в тоже время это законченный продукт позволяющий в аварийном режиме то есть предположим, что система управления вышла из строя,продолжить работу системы отопления пусть и не с высокой эффективностью но продолжить. И если Вам говорят что чугунные напольные котлы это прошлый век не верьте этому. Все очень просто котлы эти достаточно дорогие и возить их из Европы для продавцов не выгодно. То ли дело настенные котлы, они легкие по весу заработок на них на много больше и меняются они каждые 10 - 15 лет. КПД у них у всех примерно одинаковое от 90 до 93 %.
О этой группе приборов регулирования буду писать не только как теоретик, изучивший приборы этой группы, но и как практик использующий эту систему регулирования уже в течение трех лет в своем доме. И могу констатировать, абсолютно ответственно, что суммы оплаты за газ, потребляемый котельной, сократились на 40% . Я уже не говорю о комфортности ее работы. Три года назад Я ее запрограммировал и запустил в работу, по временной схеме (нет ничего постояннее, чем, что то временное) и больше к ней не прикасался. Так как со свободным временем у меня огромные проблемы. В этой системе управления не надо, что то менять для летнего или зимнего режима работы, она все процессы работы котельного оборудования оптимизирует для любых погодных условий. У владельцев этой системы управления появляются возможность оптимизации работы системы практически до бесконечности и результат Ваших усилий будет виден по расходу топлива в котельной.
Регулирование осуществляется при помощи трехходовых – четырех ходовых кранов Рис №10 (по конструкции эти трех ходовые краны, абсолютно разные, по отношению к трех ходовым кранам применяемых во второй группе регулирования). Рис № 11 привод устанавливаемый на трех ходовой кран ( электрический двигатель, с редуктором на понижение числа оборотов двигателя ). На Рис № 12 показана конструкция трех ходовой кран и привод в сборе. На Рис № 13 представлена схема этой группы регулирования..
Управление всем процессом регулирования осуществляет контроллер ( компьютер для решения узко специализированных задач , в нашем случае, управление температурой теплого пола). Соответственно контролер позволяет реализовать принцип «ПИД» ( смори выше, описание принцыпа работы «ПИД» регулятора ) регулирования с возможностью добавления , крайне важной функции, коррекция работы регулятора в зависимости от температуры на улице. Реализацию этой функции осуществляет контроллер при помощи уличного датчика.
На Рис № 3 работа этого регулятора во времени по отношению к точке задания показана в позиции 2. Это уже современный регулятор со средним разбросом параметров температуры «Теплого пола» по отношению к заданию +/- 0.1 гр. С. Этот показатель уже близок к показателям «Идеального регулятора».
Потери топлива котельной на подержание температуры теплого пола будут на 2 – 3 % выше, по отношению к «идеальному регулятору».
Достоинства этой группы регулирования :
О них можно говорить много и в тоже время ничего не сказать. Дам сравнительный пример из области автомобилей, конечно очень условно.
Третья группа регуляторов ( контроллер , трех ходовой кран с приводом и уличный датчик) Это уже автомобили с гибридным двигателем, таких производителей как Хонда или Тайота (высокая экономичность , комфорт ,бортовая навигация, надежность и т.д.).
Недостаток этой группы регулирования, только один, достаточно высокие стартовые затраты, по ношению к первой и второй группе регуляторов. Но это опять, с какой стороны смотреть. Эти регуляторы не делаются для регулирования температуры водяного теплого пола это только одна из многих функций этого оборудования. Функцией этого оборудования является управление, всей системой отопления (включая котел) и горячего водоснабжения а также предусмотрена функция работы с тепло обменником установленным на крыше здания или сооружения.
Принимать решения, о применении этой систему, надо на стадии проекта. Соответственно под этот проект и приобретать оборудование котельной. А это котел без всякой электроники и встроенных насосов,, чем проще схема управления котла. тем лучше ( управление котлом будет осуществлять . на самом современном уровне ― контроллером). Получается достаточно серьезная сумма экономии на цене котла
Приобретать «модульные котельные» ( котельные полностью собранные в производственных условиях, где уже будет стоять контроллер с полной коммутацией ). Заказчику, при установке этой модульной котельной, остается подключить к ней котел (две трубы), подключить трубы идущие к коллектору теплого пола (две трубы), коллектору радиаторного отопления (две трубы) и бойлеру (две трубы). Экономия денежных средств тоже очень значительная. А вот теперь денежные затраты на систему управления температурой водяного теплого пола становятся примерно равными для всех трех групп приборов регуляторов, но эксплуатационные расходы будут кардинально разными.
Некоторые наши читатели могут сказать: « Опять Нас агитируют за «Умный дом»». Попытаюсь Им возразить: «Ни какого отношения эти приборы регулирования к «Умному дому» не имеют. Если бы «Умный дом» позволял на 40% уменьшать затраты на отопление и горячее водоснабжение дома, то весь мир строил бы только «Умные дома». Однако он этого не делает, так как понимает, что «Умный дом» это игрушка для людей, которые не знают, на что потратить свои деньги».
Ярким представителем контроллеров, для управления всеми процессами отопления (включая и регулирование температуры водяного «Теплого пола») и горячего водоснабжения в зданиях и сооружениях, является контролер немецкой компании с русскоязычным меню Kromschroeder Е8 – 0634. С инструкцией на этот контроллер, можно познакомится, на нашем сайте www Standpol. by, в статье «Модульные котельные, что это такое? ».

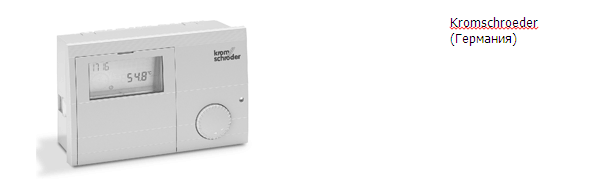

Электронный контроллер Е8.0634
|
|
|||||||||||||||||||||||
|
Kromschroeder (Германия) |
|||||||||||||||||||||||
|
Начало формы Конец формы |
|||||||||||||||||||||||
|
Elfatherm (Kromschroeder) ― погодозависимые регуляторы для систем отопления и водоснабжения. · подключение котлов в каскад · управление контурами с 3-х ходовыми смесителями · управление контурами ГВС (с баком накопителем) · управление контурами бассейна (через скоростной теплообменник и смеситель) · зональное управление температурой помещения · поддержание температуры помещения по временной программе. Описание Погода зависимый контроллер (регулятор температуры), который управляет двумя одноступенчатыми котлами в каскаде (или одним двух ступенчатым котлом), 1 прямым контуром отопления, 1 контуром со смесителем, 1 контуром ГВС (накопитель) и рециркуляцией ГВС по температуре. Есть возможность подключения аналогового либо цифрового дистанционного управления со встроенным датчиком температуры помещения (проводного). Технические данные
Еще одна группа контроллеров для управления отоплением , водоснабжением и циркуляцией горячей воды дома . Этот контроллер полностью совместим с выше приведенным контроллером Kromschroeder Е8 – 0634 но на Мой взгляд у него более лучше (удобнее) пользовательский интерфейс Линейка устройств SmartWeb
|
|||||||||||||||||||||||
