Статья № 2.5 Краткие характеристики металлопластиковых труб
.
Характеристики металлопластиковых труб
Конструкция металлопластиковой трубы состоит из 5 слов,. 4 слоя это полимеры и 1 слой ,средний , это алюминиевая труба, каркас, на которую в процессе производства трубы наносятся полимерные слои , два с наружной и дав с внутренней стороны алюминиевой трубы. Внешний 1 слой и внутренний 5 слой. Эти слои, выполняются из сшитого РЕХ или термостойкого PE RT полиэтиленов . 2 и 4 слои выполняются тоже из полимерного материала и их функция приклеить 1 и 5 слой к алюминиевой трубе.

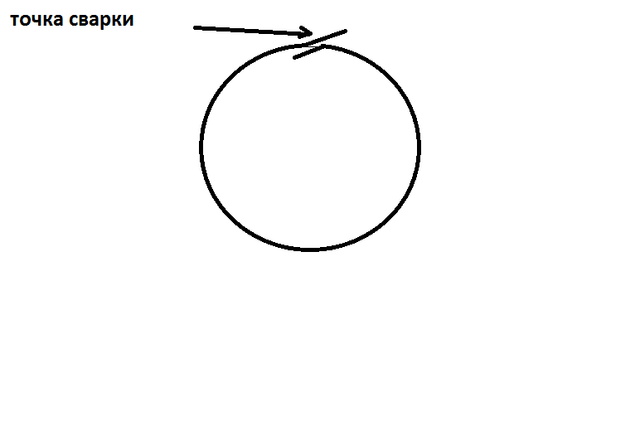

Алюминиевая труба или каркас трубы получается из алюминиевой ленты в процессе производства трубы .. Эта алюминиевая лента сворачивается в трубку и рая ленты свариваются между собой. На сегодняшний день существует два способа сварки торцов алюминиевой ленты в процессе производства металлпластиковой трубы это сварка в на хлест и сварка стык в стык .
Основные достоинства металлопластиковых труб:
1. Срок службы 50 лет и более. . При выполнении основного условия ― полимерные материалы ,из которых изготовлена металлоплпастиковая труба,должна соответствовать ниже приведенным стандартам.
2.· 100 % кислородный барьер.
3.Стойкость к коррозии.
4. Не подвержены к заиливанию и к другим отложениям внутри трубы .
5. Стойкость к агрессивным жидкостям и газам, транспортируемыми внутри трубы.
6. Возможность размещение трубы в монолитной бетонной стяжке так как коэффициент температурного расширения бетона срав ним с температурным расширением трубы. Бетон – 0.015 мм * гр. С * М, металлопластиковая труба – 0.025 мм * гр. С * М .
7 Изгиб трубы руками и удержание формы изгиба.
8 . Не высокая цена по отношению к другим типам пластиковых труб.
9. Простой монтаж трубы
10 Простое и надежное соединение труб и их подключение к водоразборным приборам с помощью разных типов фитингов .
11 Высокое шума поглощение ..
·12. Анти токсичность, стойкость к коррозии и отложению солей.
·13. Стойкость к агрессивным средам.
· 14. Высокая пластичность и малый вес.
· 15. Высокая шумо поглощающая способность.
· 16. Низкая теплопроводность меньше в 175 раз, чем у стальных, и в 1300 раз ― чем у медных труб.
· ,17. Не проводят блуждающие токи. то есть анти статичны..
· 18. Выдерживают много циклов замерзания размерзания теплоносителя внутри трубы
· 18. Монтаж труб возможен при отрицательных температурах до – 50 С0 при этом трубы не трескаются и не расслаивают
Недостатки:
1. Фитинг понижает диаметр трубы в месте установки фитинга.
Геометрические характеристики МПТ
|
Тип |
Внешний диаметр, мм |
Толщина стенки, Мм |
Слой алюминиевой фольги, мм |
|
|
Толщина |
Ширина |
|||
|
12/16 |
16+0,3 |
2+0,35(-0,1) |
0,2+0,01(-0,02) |
49±0,5 |
|
16/20 |
20+0,3 |
2+0,35(-0,1) |
0,2+0,01(-0,02) |
62±0,5 |
|
20/26 |
26+0,3 |
3+0,4(-0,15) |
0,24+0,01(-0,02) |
78±0,5 |
|
26/32 |
32+0,3 |
3+0,4(-0,15) |
0,25+0,01(-0,02) |
100±0,5 |
|
|
|
|
|
|
Объёмные характеристики МПТ
|
Тип |
Объём воды в 1 п.м. трубы, л |
Масса 1 п.м., г |
Длина МПТ в бухте, м |
|
12/16 |
0,11 |
101,5 |
200 |
|
16/20 |
0,20 |
130,1 |
150 |
|
20/26 |
0,31 |
237,5 |
100 |
|
26/32 |
0,53 |
315,1 |
50 |
|
|
|
|
|
Рекомендуемый вес бухты – около 20 кг.
Способ соединения труб
|
Тип трубы |
Сварка |
Фитинги |
|
PEX – Al – PEX |
НЕТ |
ДА |
|
PE RT – Al –PE RT |
ДА |
ДА |
|
|
|
|
Механические свойства МПТ
|
Наименование показателя |
Значение |
|
Рабочее давление, МПа, не более |
1,0 |
|
Рабочая температура, оС, не более - кратковременно |
95,0 124,5 |
|
Давление разрыва стенки, МПа, не менее · Ø МПТ до 20 мм · Ø 20-32 мм |
10,0 5,4 |
|
Изменение длины трубы после прогрева при температуре 120оС, %, не более |
1 |
|
Разрушающая нагрузка при испытании кольцевого образца на растяжение в поперечном направлении, Н (кгс), не менее |
2400 (244,8) |
| Коэффициент линейного расширения, К–1 |
25х10-5 |
|
Теплопроводность |
0,45 Вт (мК) |
|
Коэффициент эквивалентной равномерно-зернистой шероховатости |
0,0106 |
|
Радиус изгиба |
5 диаметров |
|
|
|
.

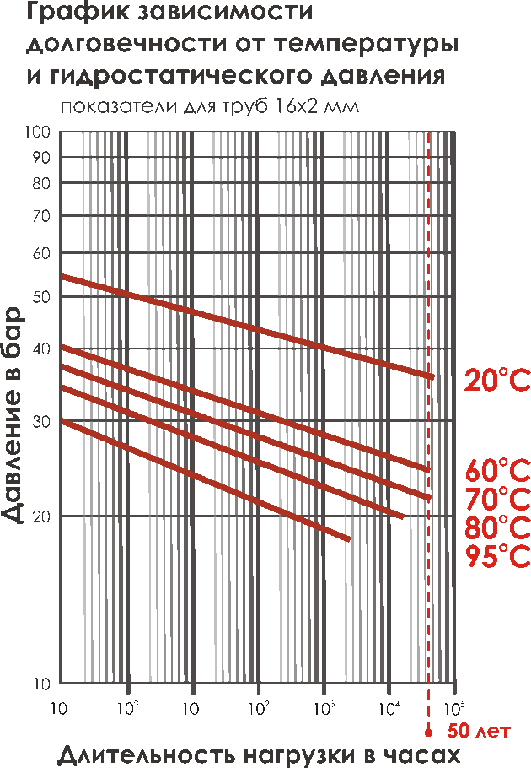

Как пользоваться данным графиком
Пример пользования. Надо определить сколько по времени проработает металлопластиковая труба размером 16 х 2 с температурой теплоносителя 60 гр. С и с постоянным давлением внутри трубы, во время всего срока эксплуатации, 6 Бар
1. Определим какой величине гидростатического давления . соответствует давление внутри трубы равное 6 Бар.
6 * 16 –2/ 2* 2 = 21 Бар.
2. Теперь смотрим где красная наклонная линия температуры 60 гр. С пересечется с горизонтальной линией гидростатического давления 21 Бар. Тоску пересечения проецируем на ось Х, где нанесено время в течении которого будет работать труба . для выше приведенных уловий.
3. Получаем величину примерно равную 100 лет.
