Статья № 12.10 Краткое описание технологического процесса изготовления металлопластиковых труб, которое использует компания ООО "Стандарт полимер"

 Статья № 12.10 Краткое описание технологического процесса изготовления металлопластиковых труб, которое использует компания ООО "Стандарт полимер"

Краткое описание технологического процесса изготовления  металлопластиковых труб

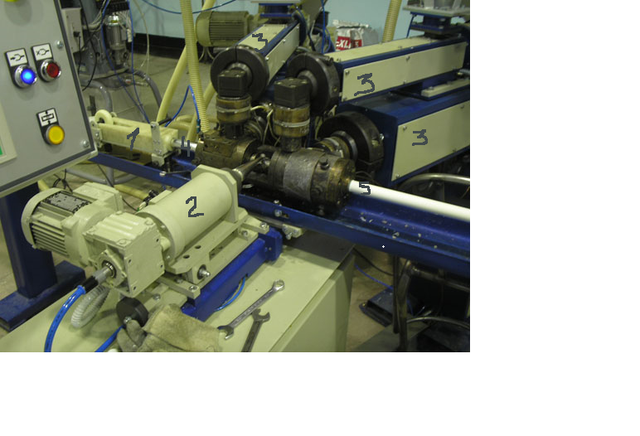

На фото выше показан основной узел   линии по производству  металлопластиковых труб.

1.     Узел формирования алюминиевой фольги из ленты  в  алюминиевую трубу .

2.       ПМС – преобразователь магнита стрикционный.  Его задача состоит в передаче  на сварочный ролик  ультра звуковые колебания  для сварки протягиваемой фольги свернутую в трубу. Расплавленный полимер

3.     4 экструдера которые подают  расплавленный полимер для формирования двух внешних и двух внутренних слоев трубы.

4.      Алюминиевая фольга в виде полу трубы после узла формирования алюминиевой ленты.

5.     Выходящая из узла формирования  трубы готовой металлопластиковой трубы

  Технология производства металлопластиковой трубы строится  на протягивании алюминиевой фольги, преобразованную в алюминиевую  трубу и сваренную в нахлест  по кромке фольги.



 На алюминиевую трубу наносится слои полимера  и в полученную трубу подается  воздух с последующим пережимом трубы  Подача воздуха во внутрь полученной алюминиевой трубы необходима для получения внутреннего полимерного слоя трубы , так как расплавленный полимер разбрасывается воздухом по внутренней стенке алюминиевой трубы Наружные слои получаются нанесением расплавленных полимеров на внешнюю стенку алюминиевой трубы.

 Горячая металлопластиковая   поступает в ванну охлаждения   с холодной водой,  длиной примерно 10 метров   и после затвердевания  полимера, труба поступает в тянущую машину

 после которой труба маркируется и за тем труба поступает на машину намотки трубы
