Статья №11.2 Гидрастрелка - гидрараспределитель ,что это и за чем нужен ?

 Статья №11.2 Гидрастрелка  - гидрараспределитель ,что это и за чем нужен ?

На фото № 1 показана классическая  схема организации системы отопления и горячего водоснабжения  с использованием гидрострелки, позиция, 1( гидро распределителя)  для зданий и сооружений.

Фото №1

Позиция 1 ― гидра стрелка.

Позиция 2- котел.

Позиция 3 ― контур бойлер косвенного нагрева  организация.горячего водоснабжения.

Позиция 4 ―  контур радиаторного отопления.

Позиция 5 ― контур теплого пола.

Позиция 6 ― регистр   подачи нагретого теплоносителя котлом 2.

Позиция 7 ― регистр  возврата   теплоносителя, прошедшего через отопительные приборы, обратно в котел 2.

Позиция 8 ―  циркуляционный насос котла . 1 контур ―  котел 2,  насос 8,   гидра стрелка 1

Позиция 9 ― циркуляционный насос бойлера.  2 контур ― бойлер , насос 9, гидра стрелка 1.

Позиция 10 ― циркуляционный насос радиаторного отопления . 3 контур ― радиаторы, насос 10, гидрострелка 1.

Позиция 11 ― циркуляционный насос теплого пола.  4 контур ― теплый пол, насос 11, гидрострелка 1.

На фото 2  показана тажа схема только без гидра стрелки.

  Итак за чем нужна гидра стрелка?

 Начнем с первого вопроса- за чем нужна гидра стрелка ? Или проще почему, схема представленная на фото № 1 лучше во всех отношениях,  чем схема представленная на фото № 2. На фото ниже  показаны  одни из возможных видов гидра стрелок.







 Я отлично понимаю, что не все наши читатели владеют знаниями в области  теплотехники и гидравлики. а эти знания желательны для  понимания   необходимости установки гидра стрелки. Гидра стрелка  не является абсолютно новым элементом в  схемах котельного оборудования, это развитие возможностей системы  под названием бай пасс. Бай пасс это оборудование в котельной ,которое  возвращает нагретый теплоноситель вышедший из котла теплоноситель сразу направить в обратный трубопровод котла. Это делается для уменьшения разницы температур теплоносителя  между входным и выходным трубопроводом  Разница в температурах теплоносителя между входным и выходным  трубопроводом не должна быть более 15 гр. С

 . Рассмотрим  этот вопрос с точки зрения науки гидравлики, как движение жидкости в четырех контурах  и одним общим узлом для этих контуров ― гидра стрелкой. Соответственно  каждый контур имеет свой расход  жидкости  ― литров в минуту, который   зависит  от гидравлического сопротивления контура и мощности циркуляционного насоса этого контура. Один из  контуров  греет теплоноситель, а три  другие его потребляют. Расход  потребления теплоносителя  у потребляющих контуров не постоянная величина, а имеет динамику во времени. Соответственно,  изменение расхода   одного из потребляющих контуров не должно влиять на расходы других контуров. Рассмотрим упрощенный   пример на двух контурах. Контур 2  можно представить как сумма расходов трех потребляющих контуров  имеющий постоянную динамику изменения во времени.  .

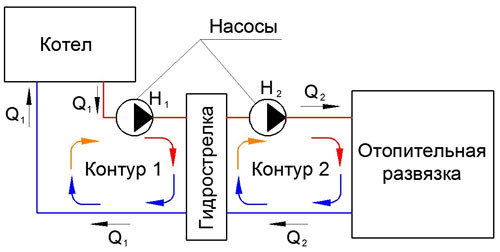

 Насос Н1 в контуре 1 создает расход Q1 через гидра стрелку. Насос Н2 в контуре 2 создает расход Q2. через гидра стрелку Перемешивание теплоносителя  происходит в гидра стрелке. Рассмотрим три возможных  cитуации  потребления Q2  контуром 2 , с учетом того, что расход Q1 контур 1 имеет постоянную  величину во времени

Рассмотрим три возможные ситуации::

 Ситуация № 1 -. Q1 >  Q2 Вертикальное движение теплоносителя в гидра стрелке происходит сверху вниз , то есть часть теплоносителя  из контура 1  возвращается через гидра стрелку обратно в котел.

Cитуация  № 2   ― Q1 = Q2  Вертикальное движение теплоносителя в гидра стрелке отсутствует то есть теплоноситель из контура 1 полностью проникает в контур 2 и как бы создают один контур.

Ситуация № 3 ―  Q1 <  Q2 Вертикальное движение теплоносителя в гидра стрелке происходит снизу вверх, то есть часть теплоносителя  из контура 2  возвращается через гидра стрелку обратно в этот контур.

Теперь рассмотрим требование к конструкции гидра  стрелке,. оно одно и основное.,  Скорость движения  теплоносителя не должна превышать  0,1 метра в секунду при ситуациях № 1 и 3. Обеспечивается это требование за счет  большой площади поперечного сечения гидра стрелки, которое в разы должно превышать площадь поперечного сечения самой большой по диаметру трубы в системе обвязки данной котельной.

Низкая скорость движения теплоносителя в гидра стрелке  позволяет решить крайне важные проблемы  в работе котельной :

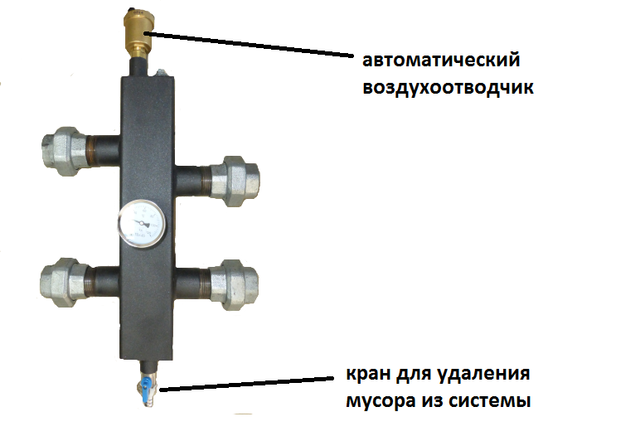

1.   Дает возможность осесть на дно гидра стрелки,  с возможностью его последующего удаления ,мусора в теплоносителе постоянно образующегося  в  оборудования и трубопроводах всех систем отопления. На фото №3 показана установка крана слива  на гидра стрелке.

2.  При низких скоростях теплоносителя из теплоносителя хорошо отделяются микроскопические пузырьки воздуха . Они поднимаются  в верхнюю часть гидра стрелки и автоматически удаляются смотри фото № 3.





3. Гидрострелка дает возможность создать естественную конвекцию теплоносителя в ней Другими словами дает, возможность горячему теплоносителю подниматься вверх, а холодному опускаться вниз. Это свойство крайне важно оно позволяет в гидрасирелке создать необходимый температурный напор так как имеются потребители тепла с разными необходимыми для них температурами  теплоносителя. Как пример бойлер косвенного нагрева требует температуру 70 гр. С, теплый пол ―  40 гр. С, а радиаторное отопление 55 гр.С.

4. Исключить гидродинамическое влияние на включение ,отключение циркуляционных насосов контуров  или изменение в рас ходе теплоносителя в отдельных контурах системы Другими словами гидра стрелка позволяет исключить влияние работы  одного циркуляционного насоса на другой.

  И последний  вопрос . В каких случаях нужна гидра стрелка?

  Для  схемы отопления представленной не фото№ 1 гидра стрелка ―  необходима  Только в одном случае гидра стрелка не нужна, это когда  в системе отопления  только один отопительный контур.

 И так итожим  Применение гидра стрелки в организации  системы отопления позволяет сделать эту систему стабильной в которой  тепло по отапливаем помещениям распределяется  в точно заданных потребителям  пропорциях. В которой перерегулирование ( отклонение от заданных значений) становится на много меньше чем в варианте без гидра стрелки.

Конечно, одной гидра стрелкой всех проблем в системе отопления, как это пишут в интернете, решить не возможно, но сделать эту систему более экономичной и устойчивой это точно позволяет. Дальнейшее совершенствование системы отопление идет по пути  правильного выбора оборудования для системы отопления и применение современных электронных систем управления отопления ,горячего и холодного водоснабжения
